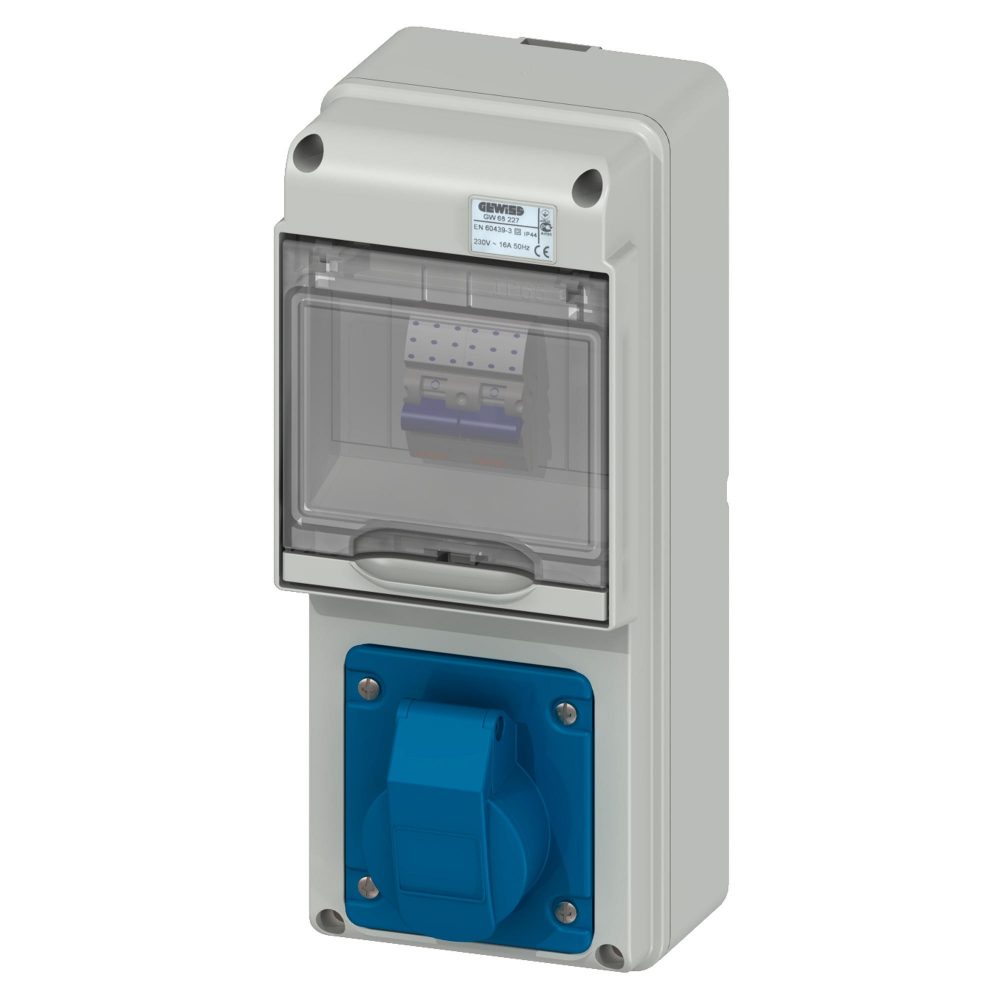

Q-DIN 5 DBO - 1 IEC309 - IP44
Kod :
GW68227N
Seria: Seria 68 Q-DIN
Tablice rozdzielcze
Tablice rozdzielcze
Kompletny system płyt dystrybucyjnych IP 65 do zastosowań w sektorze obsługowym, handlowym i budowlanym, dostępny zarówno w wersji z okablowaniem, jak i bez niego, zgodny z międzynarodowym standardem IEC 61439..
Seria Q-DIN obejmuje płyty zawierające od 5 do 20 modułów DIN i modułów uzupełniających zawierających od 14 do 20 M, aby uzyskać jeszcze więcej miejsca na moduły DIN.
Sprawdzają się z podtynkowymi gniazdami wtykowymi i blokowanymi gniazdami wtykowymi do 63 A. Można je również łączyć z różnymi akcesoriami.
Seria Q-DIN obejmuje płyty zawierające od 5 do 20 modułów DIN i modułów uzupełniających zawierających od 14 do 20 M, aby uzyskać jeszcze więcej miejsca na moduły DIN.
Sprawdzają się z podtynkowymi gniazdami wtykowymi i blokowanymi gniazdami wtykowymi do 63 A. Można je również łączyć z różnymi akcesoriami.
IP44
IK09
850 °C (elementy aktywne) – 650 °C (elementy bierne)
70 °C
Informacje techniczne
Informacje
Pobierz
Oprogramowanie
Certyfikaty
Typ
Q-DIN 5 DBO
typ płyty
Okablowany
Kolor
Szary RAL 7035
Śred. zewn. LxHxD (mm)
105x260x120
Masa (kg)
1
Zgodność z normami
EN 61439-3 zał.
Charakterystyka
Odporność na promieniowanie UV (EN 62208)
Ochrona IP
IP44
Odporność na wstrząsy
IK09
Próba rozżarzonym drutem
850 °C (elementy aktywne) – 650 °C (elementy bierne)
Twardość kulkowa
70 °C
Klasa Izolacji
II
Układ zasilania
Blok zaciskowy
Liczba biegunów
2P+E
Akumulatory dostarczana (kW)
3
MCB’S MT główny RCCB
RCCB 16A 2P 0,03A - typ AC
Ochrona obwodów
MCB
Liczba gniazd elektrycznych
1
Gniazdo elektryczne 2P+E 16A - IEC 309
1
Ware Number
85371098
WYPOSAŻENIE I UWAGI
ZABEZPIECZENIA:
GW68212N: Wartość In tablicy: 10A
1 RCCB - SD seria 2P 230 V 25 A C 25 A 0,03 A - typ AC
GW68224N: Wartość In tablicy: 13A
1 RCBO - MDC seria 4P 400 V 16 A C 6 kA 0,03 A - typ AC
GW68225N: Wartość In tablicy: 13A
1 RCBO - MDC seria 2P 230 V 16 A C 6 kA 0,03 A - typ AC
GW68226N: Wartość In tablicy: 25A
1 MCB - MTC seria 2P 230 V 16 A C 6 kA
1 MCB - MTC seria 2P 400 V 16 A C 6 kA
GW68227N: Wartość In tablicy: 13A
1 RCBO - MDC seria 2P 230 V 16 A C 6 kA 0,03 A - typ AC
WYPOSAŻENIE DODATKOWE W ZESTAWIE: obejma kablowa i 2 kołpaki na śruby.
GW68212N: Wartość In tablicy: 10A
1 RCCB - SD seria 2P 230 V 25 A C 25 A 0,03 A - typ AC
GW68224N: Wartość In tablicy: 13A
1 RCBO - MDC seria 4P 400 V 16 A C 6 kA 0,03 A - typ AC
GW68225N: Wartość In tablicy: 13A
1 RCBO - MDC seria 2P 230 V 16 A C 6 kA 0,03 A - typ AC
GW68226N: Wartość In tablicy: 25A
1 MCB - MTC seria 2P 230 V 16 A C 6 kA
1 MCB - MTC seria 2P 400 V 16 A C 6 kA
GW68227N: Wartość In tablicy: 13A
1 RCBO - MDC seria 2P 230 V 16 A C 6 kA 0,03 A - typ AC
WYPOSAŻENIE DODATKOWE W ZESTAWIE: obejma kablowa i 2 kołpaki na śruby.
