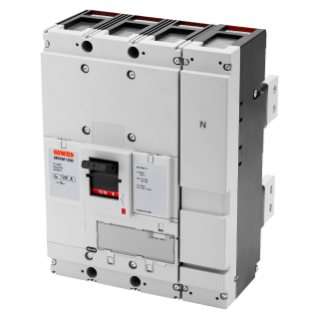

MSXM 1250 – LASTTRENNSCHALTER – VERRIEGELBAR – VORDERANSCHLÜSSE – 4P 1250 A 690 V
Code:
GWD9460B
Baureihen: Baureihe MSX
Leistungsschalter mit Isolierstoffgehäuse
Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.
Technische Informationen
Information
Download
Software
Zertifikate
Beschreibung
Interruttore non automatico scatolato
Artikelnr.
MSXM 1250
Anz. Pole
4P
Bemessungs- strom
1250 A
Auslöser
-
CARATTERISTICHE ELETTRICHE
-
CARATTERISTICHE MECCANICHE
-
Norm
IEC/EN 60947-2
Ausführung
Fest
Kategorie
AC-23A, DC-22A
Montaggio su guida DIN
Nein
Bemessungs- frequenz (Hz)
50 / 60
Accessoriabile con comando motore
Sì
Tensione nominale di impiego (Ue)
690 Vac - 250 Vdc
Interblocco compatibile
A filo (meccanismo in dotazione)
Bemessungsstoß-
spannungsfestigkeit (Uimp) 8 kV
spannungsfestigkeit (Uimp) 8 kV
Terminali in dotazione
Rückseitige RC
Überspannungs- kategorie
IV
Position Montage
Jeder
Isolationsspannung (Ui)
800 V
Alimentazione monte/valle
Sì
Regolazione termica
-
Durata elettrica (415Vac)
4.000 cycles
Regolazione magnetica
-
Durata meccanica
5.000 cycles
Protezione del neutro
-
Betriebstemperatur
-5°C +65°C
Potenza dissipata totale
281.24 W
Lagertemperatur
-20° +65°
Potere di chiusura nominale in cortocircuito (Icm)
32
Gewicht (kg)
23.4
Corrente ammissibile di breve durata per 0,3s (Icw)
15 kA
Breite
280 mm
Regolazione Idn
-
Höhe
370 mm
Regolazione dt
-
Tiefe
120 mm
POTERE DI INTERRUZIONE ESTREMO Icu
-
POTERE DI INTERRUZIONE DI SERVIZIO ICS
-
220/240Vac
-
220/240Vac
-
400/415Vac
-
400/415Vac
-
440Vac
-
440Vac
-
525Vac
-
525Vac
-
690Vac
-
690Vac
-
250Vdc
-
250Vdc
-
Ware Number
85362010
AUSSTATTUNG UND NOTIZEN
HINWEISE: Die Codes mit dem letzten Buchstaben B geben MMCBs mit bereits montiertem Draht für die mechanische Verriegelung an (Verriegelungskabel muss separat bestellt werden).
AUSRÜSTUNG: Bedienhebelverlängerung für manuelles Schließen und Öffnen.
AUSRÜSTUNG: Bedienhebelverlängerung für manuelles Schließen und Öffnen.
