Energy MSX-Leistungsschalter für die Energieverteilung MSXM 1000 - LASTTRENNSCHALTER - 3P 800 A 690 V

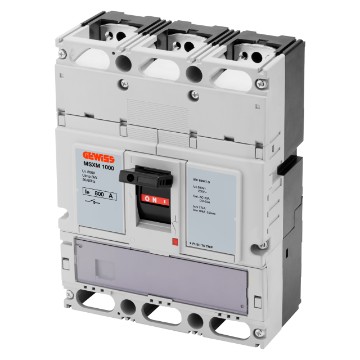

MSXM 1000 - LASTTRENNSCHALTER - 3P 800 A 690 V

Code: GWD9449
Technisches Datenblatt herunterladen

Baureihen: MSX
Leistungsschalter für die Energieverteilung

Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.

Technische Informationen

Information
Download
Software
Zertifikate
Beschreibung Interruttore non automatico scatolato
Artikelnr. MSXM 1000
Anz. Pole 3P
Bemessungs- strom 800 A
Auslöser -
 ELEKTRISCHE EIGENSCHAFTEN -
MECHANISCHE EIGENSCHAFTEN -
Norm IEC/EN 60947-2
Ausführung Fest - Steckbar
Kategorie AC-23A, DC-22A
Montage auf DIN Schiene Nein
Bemessungs- frequenz (Hz) 50 / 60
Kann mit Motorantrieb ausgestattet werden Ja
Bemessungsspannung (Ue) 690 Vac - 250 Vdc
Kompatible Verriegelung Hebel - Kabel
Bemessungsstoß spannungsfestigkeit (Uimp) 8 kV
Klemmen im Lieferumfang enthalten Vorderseitige FC
Überspannungs- kategorie IV
Position Montage Jeder
Isolationsspannung (Ui) 800 V
Upline/Downline-Stromversorgung Ja
Thermische Regulierung -
Elektrische Lebensdauer (415Vac) 4.000 Zyklen
Magnetische Regulierung -
Mechanische Lebensdauer 10.000 Zyklen
Neutralleiterschutz -
Betriebstemperatur -5°C +65°C
Totale Verlustleistung 153.6 W
Lagertemperatur -20° +65°
Bemessungskurzschlussstromeinschaltvermögen (Icm) 17
Gewicht (kg) 8.5
Bemessungskurzzeitstromfestigkeit für 0,3 s (Icw) 10 kA
Breite 210 mm
Idn-Regelung -
Höhe 273 mm
DT-Regelung -
Tiefe 103 mm
GRENZ-SCHALTVERMÖGEN (ICU) -
 BETRIEBS-SCHALTVERMÖGEN (ICS)  -
220/240Vac -
220/240Vac -
400/415Vac -
400/415Vac -
440Vac -
440Vac -
525Vac -
525Vac -
690Vac -
690Vac -
250Vdc -
250Vdc -
Ware Number 85362010

Product Data Sheet

Informationen und allgemeine empfehlungen

Montageanleitung

Technische daten - IT

Technische daten - EN

Brochure - EN

Brochure - IT

Technische daten - ES

Zum Downloadbereich gehen Zum Downloadbereich gehen

CADpro

Advanced design of electrical systems

Mehr anzeigen

PROJEX

Entwurf von Niederspannungsanlagen

Mehr anzeigen

PBT-Q

Niederspannungssystemen

Mehr anzeigen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mehr anzeigen

PRICE

Estimation of electrical systems

Mehr anzeigen
Zum Softwarebereich gehen Zum Softwarebereich gehen

CE-zeichen

AUSSTATTUNG UND NOTIZEN
MITGELIEFERTES ZUBEHÖR: Mit Frontklemmen (FC). Bedienhebelverlängerung für manuelles Schließen und Öffnen.
