Energy Baureihe MSX- Leistungsschalter mit Isolierstoffgehäuse MSXM 1000 - LASTTRENNSCHALTER - 3P 1000 A 690 V

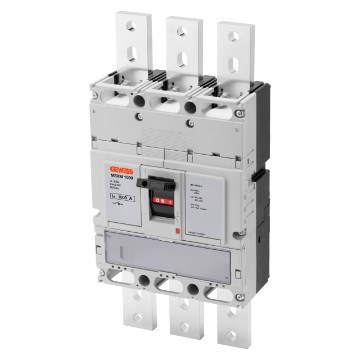

MSXM 1000 - LASTTRENNSCHALTER - 3P 1000 A 690 V

Code: GWD9451
Technisches Datenblatt herunterladen

Baureihen: Baureihe MSX
Leistungsschalter mit Isolierstoffgehäuse

Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.

Technische Informationen

Information
Download
Software
Zertifikate
Beschreibung Interruttore non automatico scatolato
Artikelnr. MSXM 1000
Anz. Pole 3P
Bemessungs- strom 1000 A
Auslöser -
 ELECTRICAL CHARACTERISTICS -
MECHANICAL CHARACTERISTICS -
Norm IEC/EN 60947-2
Ausführung Fest
Kategorie AC-23A, DC-22A
DIN rail mounting Nein
Bemessungs- frequenz (Hz) 50 / 60
Accessoriabile con comando motore Sì
Rated operating voltage (Ue) 690 Vac - 250 Vdc
Compatible interlock Lever – Cable
Bemessungsstoß-
spannungsfestigkeit (Uimp) 8 kV
Terminals supplied Verlängerte vorderseitige FB
Überspannungs- kategorie IV
Position Montage Jeder
Isolationsspannung (Ui) 800 V
Upline/downline power supply Sì
Thermal regulation -
Electrical life (415Vac) 4.000 cycles
Magnetic regulation -
Mechanical life 10.000 cycles
Neutral protection -
Betriebstemperatur -5°C +65°C
Total power loss 186 W
Lagertemperatur -20° +65°
Rated short-circuit current making capacity (Icm) 17
Gewicht (kg) 10.4
Rated short-time withstand current for 0,3s (Icw) 10 kA
Breite 210 mm
Idn regulation -
Höhe 273 mm
DT regulation -
Tiefe 103 mm
SERVICE BREAKING CAPACITY (ICU) -
 RATED BREAKING CAPACITIY (ICS)  -
220/240Vac -
220/240Vac -
400/415Vac -
400/415Vac -
440Vac -
440Vac -
525Vac -
525Vac -
690Vac -
690Vac -
250Vdc -
250Vdc -
Ware Number 85362010

Product Data Sheet

Informationen und allgemeine empfehlungen

Montageanleitung

Technische daten - IT

Technische daten - EN

Brochure - EN

Brochure - IT

Technische daten - ES

Zum Downloadbereich gehen Zum Downloadbereich gehen

CADpro

Advanced design of electrical systems

Mehr anzeigen

PROJEX

Entwurf von Niederspannungsanlagen

Mehr anzeigen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mehr anzeigen

PBT-Q

Niederspannungssystemen

Mehr anzeigen

PRICE

Estimation of electrical systems

Mehr anzeigen
Zum Softwarebereich gehen Zum Softwarebereich gehen

CE-zeichen

AUSSTATTUNG UND NOTIZEN
MITGELIEFERTES ZUBEHÖR: Mit Frontklemmen (FC). Bedienhebelverlängerung für manuelles Schließen und Öffnen.
