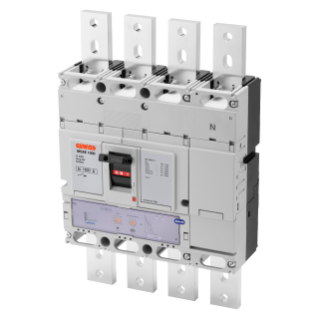

MSXE 1000 - MCCBS MIT ELEKTRONISCHEM AUSLÖSER - LSI - 50 KA 4P 1000 A 690 V
Code:
GWD9408
Baureihen: Baureihe MSX
Leistungsschalter mit Isolierstoffgehäuse
Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.
Technische Informationen
Information
Download
Software
Zertifikate
Beschreibung
Interruttore automatico scatolato
Artikelnr.
MSXE 1000
Anz. Pole
4P
Bemessungs- strom
1000 A
Auslöser
elektronisch
ELECTRICAL CHARACTERISTICS
-
MECHANICAL CHARACTERISTICS
-
Norm
IEC/EN 60947-2
Ausführung
Fest
Kategorie
A
DIN rail mounting
Nein
Bemessungs- frequenz (Hz)
50 / 60
Accessoriabile con comando motore
Sì
Rated operating voltage (Ue)
690 Vac
Compatible interlock
Lever – Cable
Bemessungsstoß-
spannungsfestigkeit (Uimp) 8 kV
spannungsfestigkeit (Uimp) 8 kV
Terminals supplied
Verlängerte vorderseitige FB
Überspannungs- kategorie
IV
Position Montage
Jeder
Isolationsspannung (Ui)
800 V
Upline/downline power supply
Sì
Thermal regulation
0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Electrical life (415Vac)
4.000 cycles
Magnetic regulation
Electronic LSI
Mechanical life
10.000 cycles
Neutral protection
50% - 100% x Ir
Betriebstemperatur
-5°C +65°C
Total power loss
248 W
Lagertemperatur
-20° +65°
Rated short-circuit current making capacity (Icm)
-
Gewicht (kg)
14.8
Rated short-time withstand current for 0,3s (Icw)
-
Breite
280 mm
Idn regulation
-
Höhe
273 mm
DT regulation
-
Tiefe
103 mm
SERVICE BREAKING CAPACITY (ICU)
-
RATED BREAKING CAPACITIY (ICS)
-
220/240Vac
85 kA
220/240Vac
85 kA
400/415Vac
50 kA
400/415Vac
50 kA
440Vac
50 kA
440Vac
50 kA
525Vac
30 kA
525Vac
30 kA
690Vac
20 kA
690Vac
20 kA
250Vdc
-
250Vdc
-
Ware Number
85362010
AUSSTATTUNG UND NOTIZEN
MITGELIEFERTES ZUBEHÖR: Lieferung mit Frontklemmen (FC) für 800A Ausführungen. Lieferung mit verlängerten Frontklemmen (FB) für 1000A Ausführungen. Bedienhebelverlängerung für manuelles Schließen und Öffnen.
MERKMALE: Stromregelbereich Ir = 0,4 ÷ 1 x In
MERKMALE: Stromregelbereich Ir = 0,4 ÷ 1 x In
