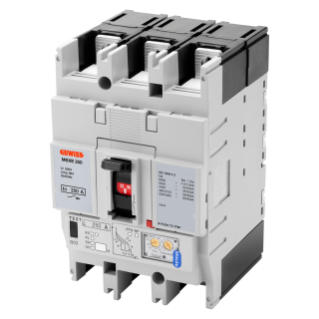

MSXE 160 - MCCBS MIT ELEKTRONISCHEM AUSLÖSER - LSI - 65 KA 3P 125 A 690 V
Code:
GWD9336
Baureihen: Baureihe MSX
Leistungsschalter mit Isolierstoffgehäuse
Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.
Technische Informationen
Information
Download
Software
Zertifikate
Beschreibung
Interruttore automatico scatolato
Artikelnr.
MSXE 160
Anz. Pole
3P
Bemessungs- strom
125 A
Auslöser
elektronisch
ELECTRICAL CHARACTERISTICS
-
MECHANICAL CHARACTERISTICS
-
Norm
IEC/EN 60947-2
Ausführung
Fisso - Rimovibile
Kategorie
A
DIN rail mounting
Nein
Bemessungs- frequenz (Hz)
50 / 60
Accessoriabile con comando motore
Sì
Rated operating voltage (Ue)
690 Vac
Compatible interlock
Lever – Cable
Bemessungsstoß-
spannungsfestigkeit (Uimp) 8 kV
spannungsfestigkeit (Uimp) 8 kV
Terminals supplied
Vorderseitige FC
Überspannungs- kategorie
IV
Position Montage
Jeder
Isolationsspannung (Ui)
800 V
Upline/downline power supply
Sì
Thermal regulation
0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Electrical life (415Vac)
10.000 cycles
Magnetic regulation
Electronic LSI
Mechanical life
30.000 cycles
Neutral protection
-
Betriebstemperatur
-5°C +65°C
Total power loss
16.41 W
Lagertemperatur
-20° +65°
Rated short-circuit current making capacity (Icm)
-
Gewicht (kg)
2.3
Rated short-time withstand current for 0,3s (Icw)
-
Breite
105 mm
Idn regulation
-
Höhe
165 mm
DT regulation
-
Tiefe
103 mm
SERVICE BREAKING CAPACITY (ICU)
-
RATED BREAKING CAPACITIY (ICS)
-
220/240Vac
85 kA
220/240Vac
85 kA
400/415Vac
65 kA
400/415Vac
36 kA
440Vac
50 kA
440Vac
25 kA
525Vac
25 kA
525Vac
25 kA
690Vac
7,5 kA
690Vac
7,5 kA
250Vdc
-
250Vdc
-
Ware Number
85362010
AUSSTATTUNG UND NOTIZEN
HINWEISE: Montage ist auf der EN 50022 DIN-Schiene nicht möglich.
MITGELIEFERTES ZUBEHÖR: Lieferung mit Frontklemmen (FC).
MERKMALE: Stromregelbereich Ir = 0.4 ÷ 1 x In.
Neutralleiter 100% geschützt für 4-polige Geräte.
MITGELIEFERTES ZUBEHÖR: Lieferung mit Frontklemmen (FC).
MERKMALE: Stromregelbereich Ir = 0.4 ÷ 1 x In.
Neutralleiter 100% geschützt für 4-polige Geräte.
