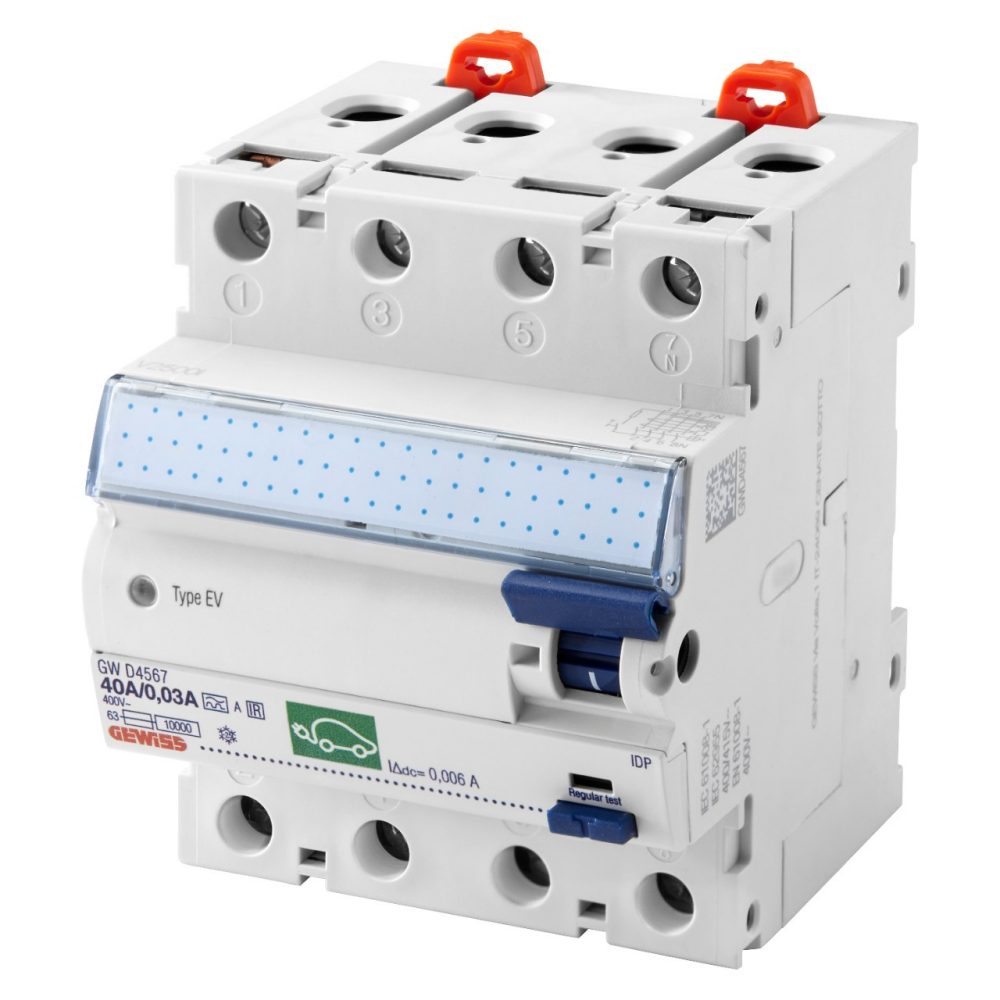

ÎNTRERUPĂTOR DE CURENT REZIDUAL PENTRU ÎNCĂRCĂTOARELE VEHICULELOR ELECTRICE - IDP - 4P 40A TIP A[EV] Idn=0,03A - 4 MODULE
Cod:
GWD4567
Gamă: Gama 90 RCD
Întrerupătoare modulare pentru protecția la curent rezidual
Gama 90 RCD îndeplinește orice cerință de protecție împotriva defecțiunilor la sol pentru orice domeniu de aplicare.
Gama cuprinde curent rezidual compact MDC c.b. cu protecție la supracurent. (de la 6 la 32 A, curbele B și C, până la 10 kA și lΔn de la 30 și 300 mA tip AC, A, A[IR] și A[S] și F) BD și BDHP, dispozitive suplimentare de curent rezidual pentru întrerupătoare de circuit MT și MTHP (lΔn de la 10 mA la 3 A tip AC, A, A[IR], A[S] și A reglabile) Întrerupătoare de circuit de curent rezidual IDP (până la 125 A, lΔn de la 10 la 500 mA tip AC, A, A[IR], A[S], F, B).
Gama cuprinde curent rezidual compact MDC c.b. cu protecție la supracurent. (de la 6 la 32 A, curbele B și C, până la 10 kA și lΔn de la 30 și 300 mA tip AC, A, A[IR] și A[S] și F) BD și BDHP, dispozitive suplimentare de curent rezidual pentru întrerupătoare de circuit MT și MTHP (lΔn de la 10 mA la 3 A tip AC, A, A[IR], A[S] și A reglabile) Întrerupătoare de circuit de curent rezidual IDP (până la 125 A, lΔn de la 10 la 500 mA tip AC, A, A[IR], A[S], F, B).
Informații tehnice
Informații
Download
Certificări
Descriere
Întrerupător de curent rezidual
Cod
IDP
Nr. poli
4P
Nr. module
4
Curent nominal
40 A
Curent de funcționare rezidual nominal (IΔn)
30 mA
Curent rezidual curent continuu
6 mA
Tip
Tip A[EV] (Vehicul electric)
Cerere
Încărcător pentru vehicule electrice
Tensiunea nominală (EN/IEC 61008-1, 61008-2-1)
400/415V
Standard
IEC 62955 (RDC-PD)
IEC/EN 61008-1, IEC/EN 61008-2-1(RCCB)
IEC/EN 61008-1, IEC/EN 61008-2-1(RCCB)
Frecvență nominală (Hz)
50/60 Hz
Tensiune de izolare (Ui)
500 V
Tensiune nominală de rezistenţă la impulsuri (Uimp)
4 kV
Categorie supratensiune
III
Nivel de imunitate (8/20 μs)
3000 A
Cablu rigid secțiune
<=1x35 - <=2x16 - <=1x16+2x10 mm²
Cablu flexibil secțiune
<=1x35 - <=2x16 - <=1x16+2x10 mm²
Cuplu de strângere nominal
3 Nm
Conexiune dublă
DA (în amonte și în jos)
Temperatură de funcționare
-25 +60 °C
Temperatura de stocare
-40 +70 °C
Rezistența electrică
≥10,000
Rezistența mecanică:
≥20000
Compatibilitate auxiliare
Da
Compatibilitate ReStart
Da
Poziția de asamblare
Orice
Ware Number
85362010
ECHIPAMENTE ȘI NOTE
APLICAȚII: Încărcarea vehiculelor electrice.
CARACTERISTICI: Tipul A[EV] intervine în cazul unui curent de avarie cu componente cu un curent continuu mai mare de 6 mA. Tipul A[EV] are o rezistență mai mare la interferențe și descărcări atmosferice decât RCD-urile standard. Nivelul de imunitate 8/20μs este egal cu 3000A.
CARACTERISTICI: Tipul A[EV] intervine în cazul unui curent de avarie cu componente cu un curent continuu mai mare de 6 mA. Tipul A[EV] are o rezistență mai mare la interferențe și descărcări atmosferice decât RCD-urile standard. Nivelul de imunitate 8/20μs este egal cu 3000A.
