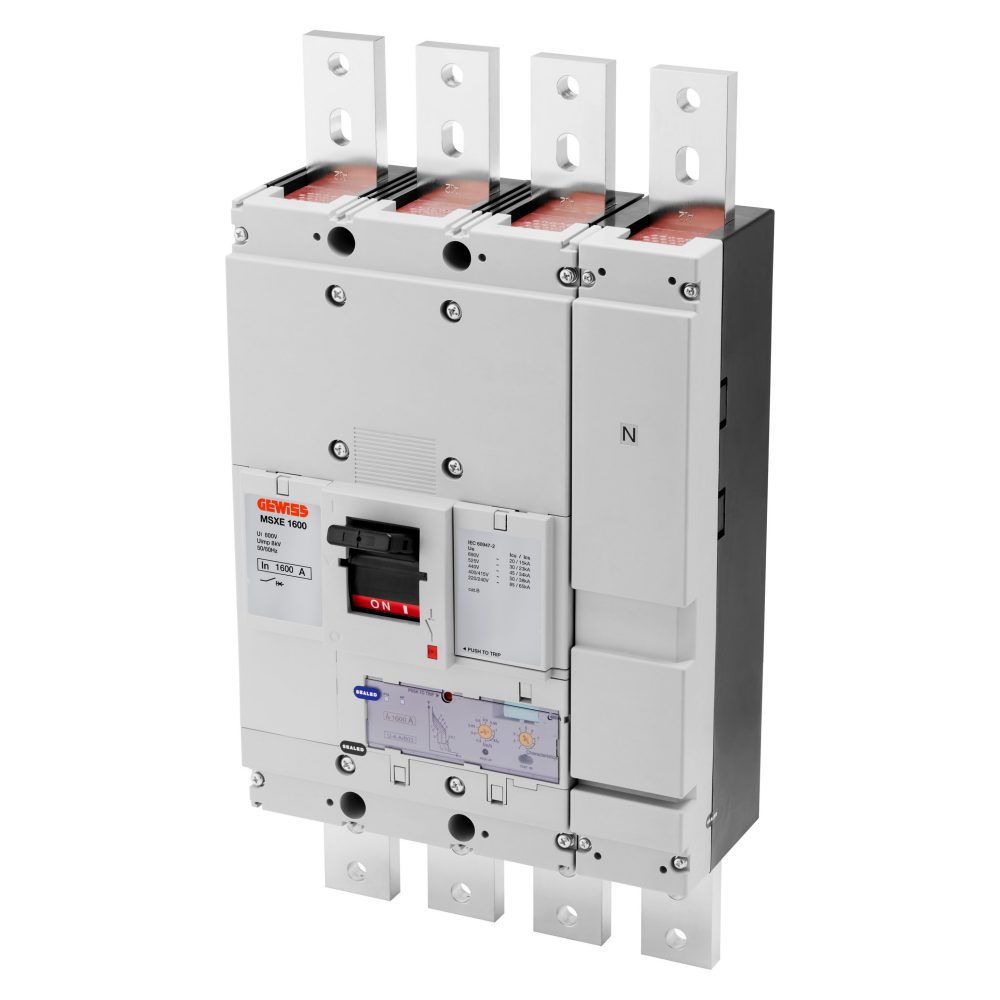

MSXE 1600 - KISMEGSZAKÍTÓ ELEKTROMOS LEOLDÁSSAL - VÉDELEM TÍPUSA: LSI - RETESZELHETŐ - ELŐLAPI CSATLAKOZÓ TERMINÁL - 50KA 4P 1600A 690V

Kód: GWD9425B

Választék: MSX Sorozat
Öntöttházas kompakt megszakítók

Az MSX öntött házas kompakt megszakító sorozat termomágneses kioldással ellátott megszakítókat, termomágneses kioldással és túláram-védelemmel ellátott megszakítókat, elektronikus kioldással ellátott megszakítókat és szakaszoló kapcsolókat tartalmaz.

Technikai információ

Információ

Letöltés

Software

Tanúsítványok

Leírás Interruttore automatico scatolato

Cikkszám MSXE 1600

Pólusok száma 4P

Névleges áramerősség 1600 A

Kioldás Elektromos

ELEKTROMOS JELLEMZŐK -

MECHANIKUS JELLEMZŐK -

Szabvány IEC/EN 60947-2

Végrehajtás Fix

Alkalmazási kategória B

DIN sínre szerelhető Nem

Névleges frekvencia 50 / 60

Felszerelhető motoros működtetővel Yes

Névleges üzemi feszültség (Ue) 690 Vac

Kompatibilis reteszelés Kábel (mechanizmus mellékelve)

Maximális feszültségimpulzus terhelhetőség (Uimp) 8 kV

Terminálok mellékelve FB meghosszabbított előlapi csatlakozó terminál

Túlfeszültség kategória IV

Szerelési pozíció Bármely

Szigetelési feszültség (Ui) 800 V

Upline/downline tápegység Yes

Hőszabályozás 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In

Elektromos élettartam (415Vac) 2.000 ciklus

Mágneses szabályozás Electronic LSI

Mechanikai élettartam 5.000 ciklus

Semleges védelem 50% - 100% x Ir

Üzemi hőmérséklet -5°C +65°C

Teljes teljesítményveszteség 225.28 W

Tárolási hőmérséklet -20° +65°

Névleges rövidzárlati áramtermelő kapacitás (Icm) -

Súly (kg) 35

Névleges rövid idejű ellenállási áram 0,3 s-ra (Icw) 20 kA

Szélesség 280 mm

Idn szabályozás -

Magasság 370 mm

DT szabályozás -

Mélység 140 mm

ÜZEMI SZAKÍTÓSZILÁRDSÁG (ICU) -

NÉVLEGES SZAKÍTÓSZILÁRDSÁG (ICS) -

220/240Vac 85 kA

220/240Vac 65 kA

400/415Vac 50 kA

400/415Vac 38 kA

440Vac 45 kA

440Vac 34 kA

525Vac 30 kA

525Vac 23 kA

690Vac 20 kA

690Vac 15 kA

250Vdc -

Ware Number 85362090

Product Data Sheet

Letöltés

Műszaki jellemzők

Letöltés

Katalógus

Letöltés

Katalógus

Letöltés

Információk és általános javaslatok

Letöltés

Használati útmutató

Letöltés

Használati útmutató

Letöltés

3D terv

Letöltés

Menjen a letöltési területre Menjen a letöltési területre

PRICE

Letöltés Mutasson többet

PROJEX

Letöltés Mutasson többet

PBT-Q

Letöltés Mutasson többet

CADpro

Letöltés Mutasson többet

AUTOCAD Plugin

Letöltés Mutasson többet

Menjen a szoftver területre Menjen a szoftver területre

CE jelölés

Letöltés

REACH information

Letöltés

EQUIPMENT AND NOTES

MEGJEGYZÉSEK: a B betűvel végződő cikkszámok esetén a B betű a beszerelt mechanikus kábeles retesszel rendelkező megszakítóra utal (a mechanikus reteszeléshez szükséges kábel külön rendelhető meg).
TARTOZÉKOK: meghosszabbított működtető kar segíti a kézi zárási és nyitási műveleteket.
MŰSZAKI JELLEMZŐK: szabályozási tartomány Ir = 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In.
Nullavezető védelme: 100% vagy 50%.
