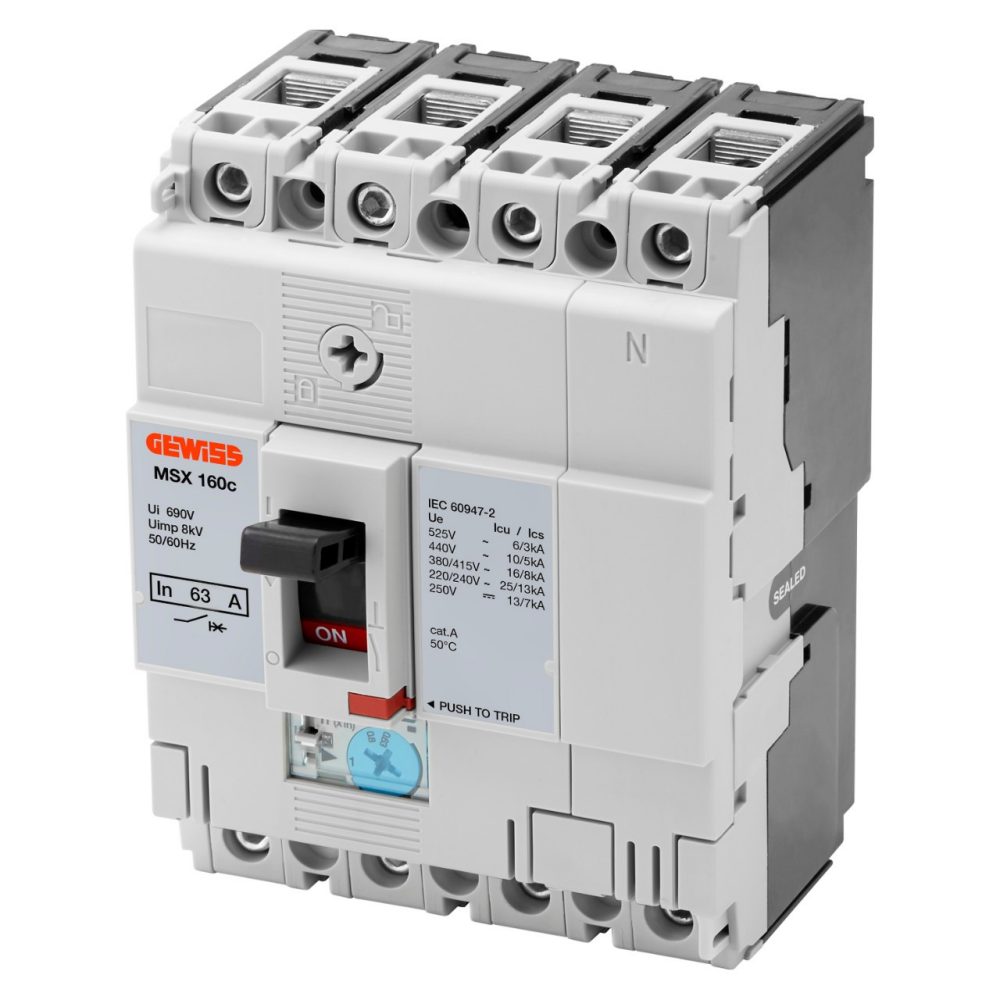

MSX 160c 25KA 3P+N 63A 525V

Kód: GWD9053

Választék: MSX Sorozat
Öntöttházas kompakt megszakítók

Az MSX öntött házas kompakt megszakító sorozat termomágneses kioldással ellátott megszakítókat, termomágneses kioldással és túláram-védelemmel ellátott megszakítókat, elektronikus kioldással ellátott megszakítókat és szakaszoló kapcsolókat tartalmaz.

Technikai információ

Információ
Letöltés
Tanúsítványok
Leírás Interruttore automatico scatolato
Cikkszám MSX 160c
Pólusok száma 3P+N
Névleges
áramerősség
63 A
Kioldás Elettromeccanico
CARATTERISTICHE ELETTRICHE -
CARATTERISTICHE MECCANICHE -
Szabvány IEC/EN 60947-2
Végrehajtás Fix
Alkalmazási
kategória
A
Montaggio su guida DIN Sì, tramite accessorio
Névleges frekvencia 50 / 60
Accessoriabile con comando motore Nem
Tensione nominale di impiego (Ue) 525 Vac - 250 Vdc
Interblocco compatibile -
Maximális
feszültségimpulzus terhelhetőség (Uimp)
8 kV
Terminali in dotazione FW vezetékekhez
Túlfeszültség
kategória
IV
Szerelési pozíció Bármely
Szigetelési feszültség (Ui) 690 V
Alimentazione monte/valle
Regolazione termica 0,63 - 0,8 - 1 x In
Durata elettrica (415Vac) 14.000 cicli
Regolazione magnetica Fixed - 1.000 A
Durata meccanica 20.000 cicli
Protezione del neutro Non protetto
Üzemi hőmérséklet -5°C +65°C
Potenza dissipata totale 40 W
Tárolási hőmérséklet -20° +65°
Potere di chiusura nominale in cortocircuito (Icm) -
Súly (kg) 1
Corrente ammissibile di breve durata per 0,3s (Icw) -
Szélesség 100 mm
Regolazione Idn -
Magasság 130 mm
Regolazione dt -
Mélység 68 mm
POTERE DI INTERRUZIONE ESTREMO Icu -
POTERE DI INTERRUZIONE DI SERVIZIO ICS -
220/240Vac 35 kA
220/240Vac 18 kA
400/415Vac 25 kA
400/415Vac 13 kA
440Vac 15 kA
440Vac 7,5 kA
525Vac 7,5 kA
525Vac 4 kA
690Vac -
690Vac -
250Vdc 20 kA
250Vdc 10 kA
Ware Number 85362010

Product Data Sheet

Használati útmutató

Információk és általános javaslatok

Műszaki jellemzők - IT

Műszaki jellemzők - EN

Katalógus; EN

Katalógus; IT

Műszaki jellemzők - ES

CE - FT000

EQUIPMENT AND NOTES
MEGJEGYZÉSEK: EN 50022 szabványú kalapsínre szereléshez használja a GWD8875 rögzítőelemet.
Az EN 50022 kalapsínen elfoglalt hely körülbelül 4 modul a 3P változatok esetén és 6 modul a 3P+N változatoknál.
TARTOZÉKOK: a 225A ÷ 100A változatok elülső csatlakozókkal rendelkeznek rézvezetékek (FW) csatlakoztatásához.
A125A és 160A változatok elülső csatlakozókkal rendelkeznek (FC).
MŰSZAKI JELLEMZŐK: állítható termikus kioldás Ir = 0,63 / 1 x In
Fix mágneses kioldás Ii:
25A-40A: Ii = 600A
63A-80A: Ii = 1000A
100-125A: Ii = 1500A
160A: Ii = 1600A
