Beschreibung

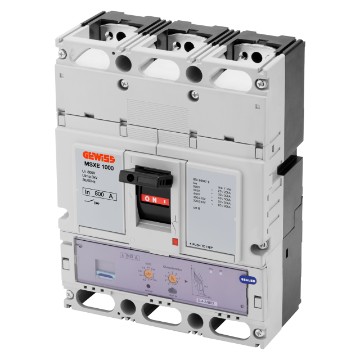

Interruttore automatico scatolato
Artikelnr.
MSXE 1000
Anz. Pole
3P
Bemessungs- strom
800 A
Auslöser
elektronisch
CARATTERISTICHE ELETTRICHE
-
CARATTERISTICHE MECCANICHE
-
Norm
IEC/EN 60947-2
Ausführung
Fisso - Rimovibile
Kategorie
B
Montaggio su guida DIN
Nein
Bemessungs- frequenz (Hz)
50 / 60
Accessoriabile con comando motore
Sì
Tensione nominale di impiego (Ue)
690 Vac
Interblocco compatibile
A leva - A filo
Bemessungsstoß-
spannungsfestigkeit (Uimp)
8 kV
Terminali in dotazione
Vorderseitige FC
Überspannungs- kategorie
IV
Position Montage
Jeder
Isolationsspannung (Ui)
800 V
Alimentazione monte/valle
Sì
Regolazione termica
0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Durata elettrica (415Vac)
4.000 cycles
Regolazione magnetica
Elettronico LSI
Durata meccanica
10.000 cycles
Protezione del neutro
-
Betriebstemperatur
-5°C +65°C
Potenza dissipata totale
153.6 W
Lagertemperatur
-20° +65°
Potere di chiusura nominale in cortocircuito (Icm)
-
Gewicht (kg)
9.1
Corrente ammissibile di breve durata per 0,3s (Icw)
10 kA
Breite
210 mm
Regolazione Idn
-
Höhe
273 mm
Regolazione dt
-
Tiefe
103 mm
POTERE DI INTERRUZIONE ESTREMO Icu
-
POTERE DI INTERRUZIONE DI SERVIZIO ICS
-
220/240Vac
85 kA
220/240Vac
85 kA
400/415Vac
50 kA
400/415Vac
50 kA
440Vac
50 kA
440Vac
50 kA
525Vac
30 kA
525Vac
30 kA
690Vac
20 kA
690Vac
20 kA
250Vdc
-
250Vdc
-
Ware Number
85362010
