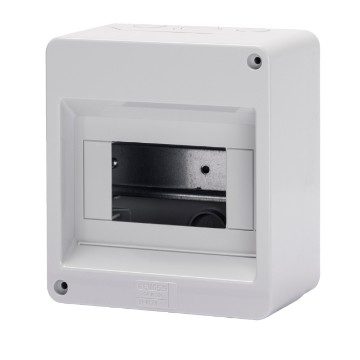

ELOSZTÓSZEKRÉNY SORKAPCSOK BEKÖTÉSÉRE ELŐKÉSZÍTVE - AJTÓVAL - KÖZÉPEN PERFORÁLT FALAK - 6 MODUL - IP40

Kód: GW40024

Választék: 40 CD Sorozat
Felületre szerelhető elosztótáblák és elosztószekrények

A 40CD sorozatú vezérlőegységek, amelyek átlátszó vagy teli ajtós változatban és 8-72 modulos méretben kaphatóak, minden bútorzathoz esztétikusan illeszkednek. Az ajánlat tartalma: 40CDK vízmentes elosztószekrények - IP65 védettséggel rendelkező eltávolítható (24 M férőhelytől) keretekkel és bevezető panelekkel: tartozék kábelcsatornák, zárak, esztétikai burkolatok és teli panelek; 40CD vízmentes elosztószekrények - IP55 védelemmel, perforált furatokkal a falakon, minden moduláris sor esetén zárral szerelt ajtóval; 40CD elosztószekrények IP40 védelemmel, maximum 72 modul férőhely-kapacitással, füstszínű és teli ajtós változatokban; 40 CD elosztószekrények ajtó nélkül - IP40 védelemmel. Minden termék halogénmentes alapanyagokból készül.

Technikai információ

Információ
Letöltés
Tanúsítványok
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 6
Külső méretek HxMxM (mm) 140x155x85
Kimenő teljesítmény 14
Ware Number 85381000

DXF rajz

Használati útmutató

Műszaki jellemzők - IT

Műszaki jellemzők - EN

Műszaki jellemzők - DE

Műszaki jellemzők - ES

CE

IMQ EL882

EQUIPMENT AND NOTES
MŰSZAKI JELLEMZŐK: Hőállóság (golyós nyomópróba alapján): 70°C. GW40022 plombálható előlap.
TARTOZÉKOK: Modultakarók, áramkör jelölő címkék.
GW40026, GW40028 és GW40030 elosztószekrények estén az öntapadós címkéket a CEI 23-51 szabványnak megfelelően ki kell tölteni a tanúsításhoz.
MEGJEGYZÉSEK: A CEI 23-49 szabványnak megfelelően kiszámított disszipált teljesítmény. Perforációk kialakításához használja a GW52401 marót.
A kettős szigetelés biztosításához használja a mellékelt tartozékokat (modultakarók és csavaros kupakok vagy felületre szereléshez szükséges tartóelemek). A tanúsított IP- védettségi szint fenntartása érdekében legalább IP40 védettséggel rendelkező eszközöket telepítsen a megfelelő tartozékok alkalmazásával (modultakarók és csavaros kupakok vagy felületre szereléshez szükséges tartóelemek).
ÜZEMBE HELYEZÉS: Az elérhető elosztószekrény - sorkapocs kombinációk ellenőrzése érdekében tekintse meg a "FELÜLETRE SZERELHETŐ ELOSZTÓSZEKRÉNYEK KÉTPÓLUSÚ ÉS EGYPÓLUSÚ SORKAPCSOKKAL VALÓ KOMPATIBILITÁSA " című részt a 40CD terméksorozat választási útmutatójában.
