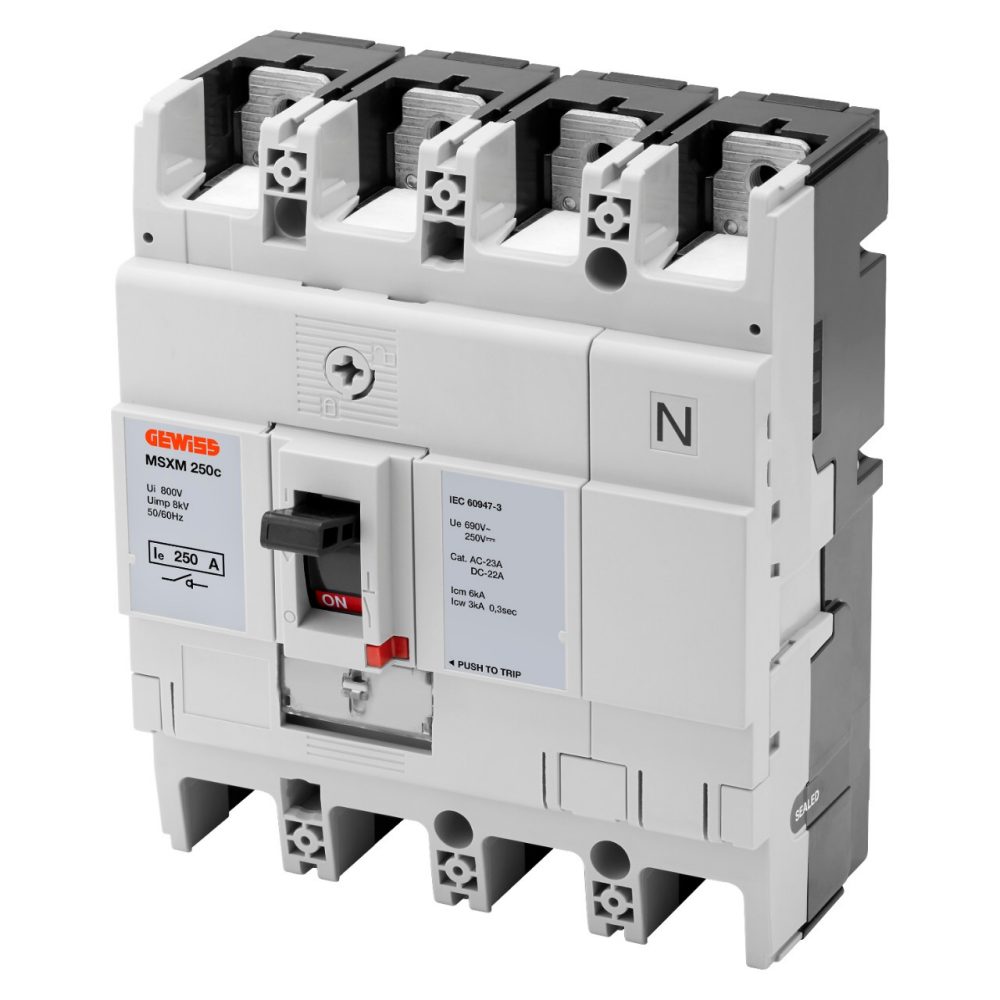

MSXM 250c 4P 250A 690V
Kód:
GWD9444
Választék: MSX Sorozat
Öntöttházas kompakt megszakítók
Az MSX öntött házas kompakt megszakító sorozat termomágneses kioldással ellátott megszakítókat, termomágneses kioldással és túláram-védelemmel ellátott megszakítókat, elektronikus kioldással ellátott megszakítókat és szakaszoló kapcsolókat tartalmaz.
Technikai információ
Információ
Letöltés
Tanúsítványok
Leírás
Interruttore non automatico scatolato
Cikkszám
MSXM 250c
Pólusok száma
4P
Névleges
áramerősség 250 A
áramerősség 250 A
Kioldás
-
ELECTRICAL CHARACTERISTICS
-
MECHANICAL CHARACTERISTICS
-
Szabvány
IEC/EN 60947-2
Végrehajtás
Fix
Alkalmazási
kategória AC-23A, DC-22A
kategória AC-23A, DC-22A
DIN rail mounting
Sì, tramite accessorio
Névleges frekvencia
50 / 60
Accessoriabile con comando motore
Sì
Rated operating voltage (Ue)
690 Vac - 250 Vdc
Compatible interlock
Lever – Cable
Maximális feszültségimpulzus terhelhetőség (Uimp)
8 kV
Terminals supplied
FC előlapi csatlakozó terminál
Túlfeszültség
kategória IV
kategória IV
Szerelési pozíció
Bármely
Szigetelési feszültség (Ui)
800 V
Upline/downline power supply
Sì
Thermal regulation
-
Electrical life (415Vac)
6.000 cycles
Magnetic regulation
-
Mechanical life
18.000 cycles
Neutral protection
-
Üzemi hőmérséklet
-5°C +65°C
Total power loss
76.83 W
Tárolási hőmérséklet
-20° +65°
Rated short-circuit current making capacity (Icm)
6
Súly (kg)
1.9
Rated short-time withstand current for 0,3s (Icw)
3 kA
Szélesség
140 mm
Idn regulation
-
Magasság
165 mm
DT regulation
-
Mélység
68 mm
SERVICE BREAKING CAPACITY (ICU)
-
RATED BREAKING CAPACITIY (ICS)
-
220/240Vac
-
220/240Vac
-
400/415Vac
-
400/415Vac
-
440Vac
-
440Vac
-
525Vac
-
525Vac
-
690Vac
-
690Vac
-
250Vdc
-
250Vdc
-
Ware Number
85362010
EQUIPMENT AND NOTES
MEGJEGYZÉSEK: EN 50022 szabványú kalapsínre szereléshez használja a GWD8876 rögzítőelemet.
Az EN 50022 kalapsínen elfoglalt hely körülbelül 6 modul a 3P változatok esetén és 8 modul a 4P változatok esetén.
TARTOZÉKOK: Elülső csatlakozók (FC).
Az EN 50022 kalapsínen elfoglalt hely körülbelül 6 modul a 3P változatok esetén és 8 modul a 4P változatok esetén.
TARTOZÉKOK: Elülső csatlakozók (FC).
