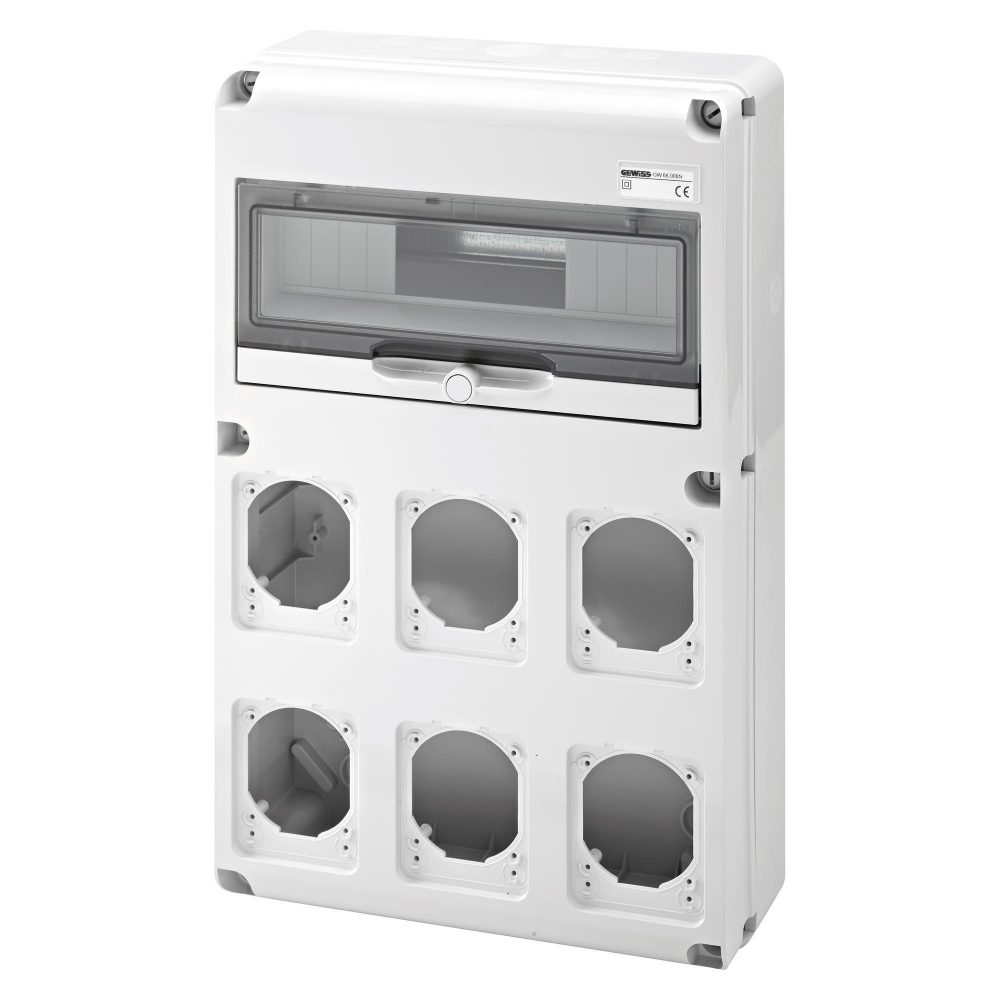

Q-DIN 14 MODULI - 6 FLANGE IEC 309 16/32A IP44/67 - IP65

Codice: GW68008N

Serie: 68 Q-DIN
Quadri per distribuzione

Sistema completo di quadri elettrici IP65 per la distribuzione di energia in ambito terziario, industriale e cantiere, disponibili nella versione sia vuota che cablata, secondo la norma internazionale IEC 61439.
La gamma Q-DIN è composta da quadri da 5 a 20 moduli DIN e dai moduli supplementari da 14 e 20M per avere maggiori spazi DIN.
Consentono l’alloggiamento di prese da incasso ed interbloccate fino a 63A, e sono ampiamente accessoriabili.

IP65

650 °C

IK08

70 °C

Info tecniche

Informazioni
Download
Software
Certificati
Colore Grigio RAL 7035
Grado di protezione IP65
N. mod. EN 50022 14
N. prese alloggiabili 6 IEC 309 16/32 A IP44/67
Tipologia di installazione Da parete
Potenza dissipabile A (W) 24
Potenza dissipabile B (W) 64
Conformità normativa EN 62208
Resistenza al filo incandescente 650 °C
Resistenza agli urti IK08
Temperatura di utilizzo -25 +40 °C
Termopressione con biglia 70 °C
Classe isolamento II
Versione Vuoto
Ware Number 85381000

Product Data Sheet

Manuale istruzioni (EN)

Manuale istruzioni (FR)

Manuale istruzioni

Manuale istruzioni (DE)

Disegni DXF

BIM

Manuale istruzioni (ES)

Disegno 3D step

Manuale istruzioni (IT)

Caratteristiche tecniche - IT

Caratteristiche tecniche - EN

Caratteristiche tecniche - DE

Caratteristiche tecniche - ES

PRICE

Preventivi e computi metrici

Scopri di più

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scopri di più

ENERGYpro

Quadri da cantiere, per moli e campeggi e di distribuzione

Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

Reach Declaration

Visualizza il certificato

Marcatura CE

DOTAZIONI E NOTE
DOTAZIONI: fermacavo e 4 tappi coprivite. Flangia adattatore per ogni sede alloggiamento prese IEC 309 da 16/32 A.
NOTE: la potenza dissipabile (B) viene calcolata secondo il documento IEC 60890 (CEI 17-43) e si riferisce ad una sovratemperatura di 40 K tra temperatura dell’aria all’interno del quadro ed ambiente. Il grado di protezione IP65 si ottiene con coperchi ciechi per flange installati correttamente in tutte le sedi del quadro vuoto.
Dimensioni esterne (BxHxP): 320x510x120 mm.
Halogen Free secondo la norma EN 60754-2.
