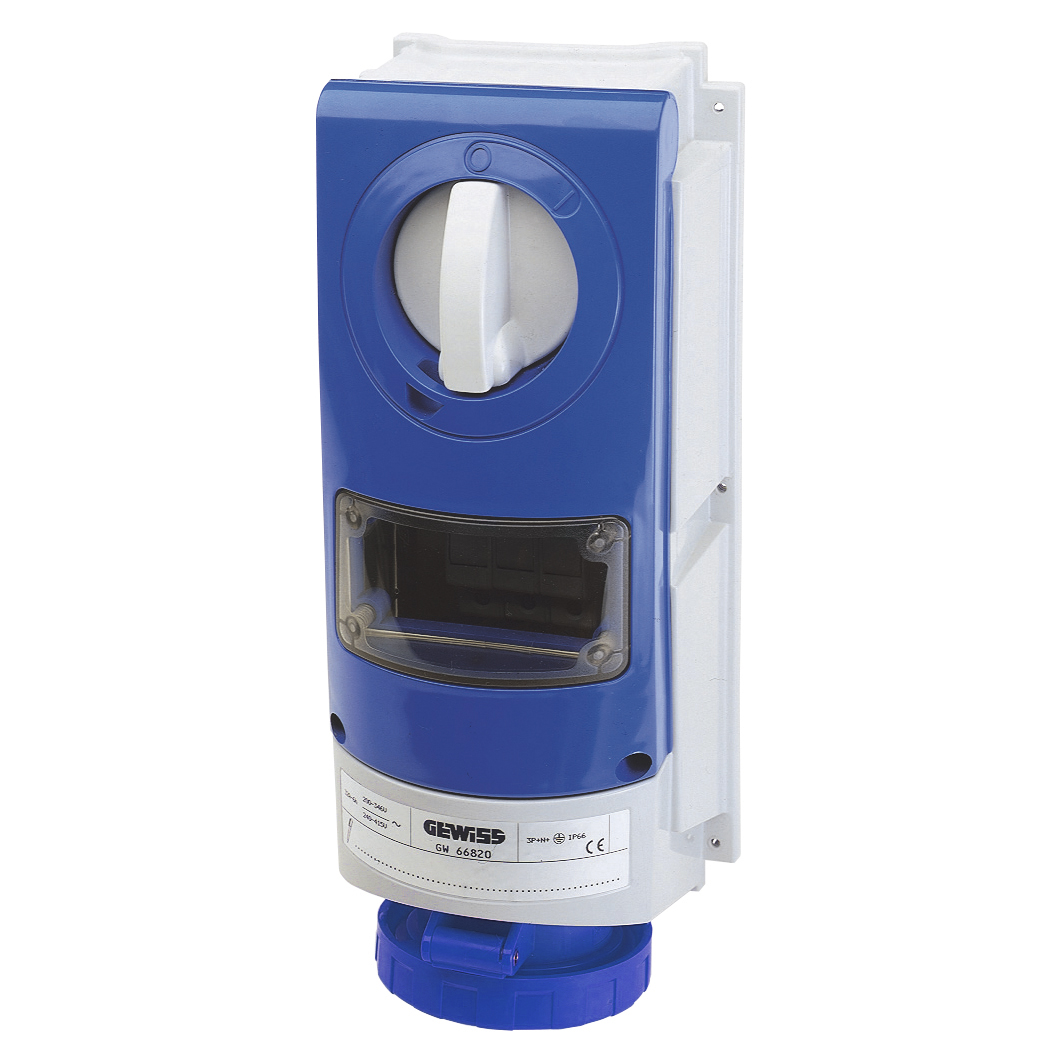

verticaal bevestigde vergrendelde contactdoos - zonder bodem - voor zwaar gebruik - met zekeringhouder - 2p+a 32a 200-250v - 50/60hz 6h - ip66

VERTICAAL BEVESTIGDE VERGRENDELDE CONTACTDOOS - ZONDER BODEM - VOOR ZWAAR GEBRUIK - MET ZEKERINGHOUDER - 2P+A 32A 200-250V - 50/60Hz 6H - IP66

Code: GW66815

Download Technische Datasheet

Serie: IB-serie
Vergrendelde wandcontactdozen IEC 309 standaard

Industrieel wandcontactdoos-systeem voor stroomverdeling in de industriële en commerciële sector, uitgerust met vergrendelingsapparaat, ondersteunt de meest uiteenlopende professionele vereisten van installateurs en paneelbouwers. De IB-serie bestaat uit 4 productlijnen: IP67 standaard verticale wandcontactdozen, IP66 verticale wandcontactdozen voor toepassingen met zwaar gebruik, IP44 horizontale wandcontactdozen en IP44 en IP55 compacte wandcontactdozen.

80 °C

IP66

> IK10

850 °C

Technische informatie

Informatie

Downloaden

Software

Certificaten

Type zekering Ø 10,3 x 38 mm

Type Verticaal

Thermodruk met kogel 80 °C

Impactweerstand bij +20 °C 20 J

IP waarde IP66

Aant. polen 2P+E

Mechanische weerstand > IK10

Frequentie 50/60 Hz

Bedrijfstemperatuur -25 +40 °C

Bescherming Zekeringhouder (CBF)

Met doos met achterplaatmontage Aant.

Electrocod 2222

Gloeidraadtest 850 °C

Kleur Blauw

Nominale stroom (A) 32

Referentie h 6

Nominale spanning 200 - 250 V

Soort gebruik Zwaar gebruik

Ware Number 85366990

Product Data Sheet

Technische kenmerken

DXF tekening

Ga naar downloadgedeelte Ga naar downloadgedeelte

CADpro

Meer tonen

AUTOCAD Plugin

Meer tonen

REVIT Plugin

Meer tonen

ENERGYpro

Meer tonen

PRICE

Meer tonen

Ga naar softwaregedeelte Ga naar softwaregedeelte

CE marking

Display the certificate

REACH information

Gerelateerde producten

Gewiss Code

Nominale stroom (A)

Aant. polen

Nominale spanning

Kleur

Type zekering

Referentie h

16

2P+E

100 - 130 V

Geel

Ø 10,3 x 38 mm

4

16

3P+E

100 - 130 V

Geel

Ø 10,3 x 38 mm

4

16

3P+N+E

100 - 130 V

Geel

Ø 10,3 x 38 mm

4

16

2P+E

200 - 250 V

Blauw

Ø 10,3 x 38 mm

6

16

3P+E

200 - 250 V

Blauw

Ø 10,3 x 38 mm

9

16

3P+N+E

200 - 250 V

Blauw

Ø 10,3 x 38 mm

9

16

2P+E

380 - 415 V

Rood

Ø 10,3 x 38 mm

9

16

3P+E

380 - 415 V

Rood

Ø 10,3 x 38 mm

6

16

3P+N+E

380 - 415 V

Rood

Ø 10,3 x 38 mm

6

16

3P+E

480 - 500 V

Zwart

Ø 10,3 x 38 mm

7

Toon alles Toon alles

UITRUSTING EN OPMERKINGEN

KENMERKEN: IK10, in overeenstemming met EN 62262.
