ADD-ON AARDLEK ELEMENT 4P 25A 300mA TYPE A DIRECT 3,5 MODULE
Code:
GW94523
Serie: 90-serie aardlekschakelaars
Modulaire installatieautomaten voor aardlekbescherming
Modulaire installatieautomaten voor aardlekbescherming
De 90 aardlekschakelaar-serie voldoet aan elke beschermingsvereiste voor aardlekken voor elke toepassing.
De serie bestaat uit MDC compacte aardlekschakelaars c.b. met overstroombeveiliging (van 6 tot 32 A, curves B en C, tot 10 kA en lΔn van 30 en 300 mA type AC, A, A[IR] en A[S] en F) BD en BDHP, Aanvullende aardlekapparaten voor MT en MTHP installatieautomaten (lΔn van 10 mA tot 3 A type AC, A, A[IR], A[S] en A afstelbaar) IDP aardlekschakelaars (tot 125 A, lΔn van 10 to 500 mA type AC, A, A[IR], A[S], F, B).
De serie bestaat uit MDC compacte aardlekschakelaars c.b. met overstroombeveiliging (van 6 tot 32 A, curves B en C, tot 10 kA en lΔn van 30 en 300 mA type AC, A, A[IR] en A[S] en F) BD en BDHP, Aanvullende aardlekapparaten voor MT en MTHP installatieautomaten (lΔn van 10 mA tot 3 A type AC, A, A[IR], A[S] en A afstelbaar) IDP aardlekschakelaars (tot 125 A, lΔn van 10 to 500 mA type AC, A, A[IR], A[S], F, B).
Technische informatie
Informatie
Downloaden
Certificaten
Omschrijving
AARDLEKSCHAKELAAR
Code
BD

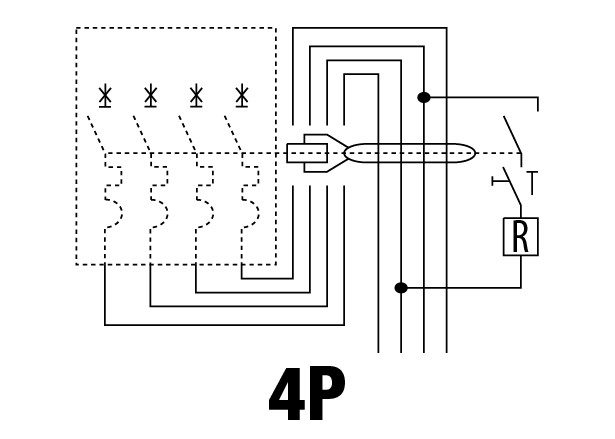

Aant. polen
4P
Aant. modules
3,5
Nominale stroom
25 A
Nominale aardlekstroom
300 mA
Type
A
Nominale spanning (IEC/EN 61009-1 app. G, IEC/EN 61009-2-1 app. G)
400 V
Standaard
IEC/EN 61009-1 app. G, IEC/EN 61009-2-1 app. G
Nominale frequentie (Hz)
50/60 Hz
Isolatievoltage (Ui)
500 V
Nominale impuls
schokbestendigheidsspanning (Uimp) 4 kV
schokbestendigheidsspanning (Uimp) 4 kV
Overspannings categorie
III
Immuniteitsniveau (8/20 μs)
250 A
Sectie rigide kabel
Max. 35 mm²
Sectie flexibele kabel
Max. 35 mm²
Bedrijfstemperatuur
-25 +40 °C
Opslagtemperatuur
-40 +70 °C
Nominale aandraaikoppel
2 Nm
Montage positie
Elke
Ware Number
85362010
