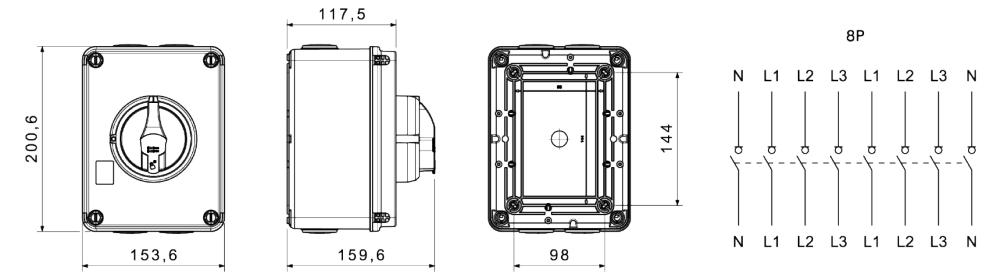

DREHSCHALTER - HP - STEUERSCHALTER - ISOLIERMATERIALGEHÄUSE - 25A 8P - ABSCHLIESSBARER SCWARZER GRIFF - IP66/67/69

Code: GW70622P

Baureihen: 70 RT HP
Drehschalter

70 RT HP ist ein vollständiges Angebot an Drehtrennschaltern von 16 A bis 160 A, erhältlich in Gehäusen aus Isoliermaterial oder Aluminium, sowohl in Steuer- als auch in Not-Aus-Ausführungen, geeignet für die wichtigsten Anwendungen in Wohn-, Zweck- und Industrieumgebungen. DC-Versionen sind ebenfalls verfügbar, auch geeignet für Photovoltaikanwendungen, im Bereich von 16 A bis 32 A und in einem isolierenden Gehäuse. Die Serie wird ergänzt durch Einbauversionen für Schaltschränke von 16 A bis 1000 A sowie durch DIN-Hutschienen-Versionen von 16 A bis 63 A, die mit Hilfskontakten ausgestattet werden können. Die Geräte wurden entwickelt, um die Verdrahtungszeit zu reduzieren, die Installation zu erleichtern und selbst unter anspruchsvollsten Bedingungen ein Höchstmaß an Sicherheit und Robustheit zu gewährleisten.

IP66/IP67/IP69

IK08

Technische Informationen

Information

Download

Software

Zertifikate

ELEKTRISCHE EIGENSCHAFTEN -

Funktionelle Eigenschaften -

Schutzschalter Drehschalter

Version Dose

Bemessungsstrom (A) 25

Material Isolierstoff

Anz. Pole 8P

Typ Steuergeräte

Bemessungsisolations-spannung Ui (Vac) 1000

Farbe Griff Schwarz

Strom in AC21A (415V) 25

Abschließbar JA (max. 3 in EIN und AUS)

Strom AC22A (415V) 25

Schutzart IP66/IP67/IP69

Strom AC23A (415V) 25

Schlagfestigkeit IK08

Conditional short circuit current Icc (415 V) (kA) 10

Schutz vor indirektem Kontakt Doppelte Isolation

Kabel- querschnitt 0,75-16 mm²

Betriebstemperatur -25 +60 °C

ZUBEHÖR -

Kabeleingänge an der Oberseite 2 x M25 Ausbrechöffnungen

Art des Zubehörs Max. 1 Hilfsschalter

Kabeleingänge an der Unterseite 2 x M25 Ausbrechöffnungen

Ware Number 85363030

Product Data Sheet

Herunterladen

Brochure

Herunterladen

Zum Downloadbereich gehen Zum Downloadbereich gehen

CADpro

Advanced design of electrical systems

Herunterladen Mehr anzeigen

PRICE

Estimation of electrical systems

Herunterladen Mehr anzeigen

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Herunterladen Mehr anzeigen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Herunterladen Mehr anzeigen

Zum Softwarebereich gehen Zum Softwarebereich gehen

CE-zeichen

Herunterladen

Siehe das zeugnis

REACH information

Herunterladen

AUSSTATTUNG UND NOTIZEN

HINWEIS: Abschließbar in EIN und AUS Stellung mit max. 3 Schlössern Durchmesser max. 8mm. Die Versionen 63-100A 6P-8P Versionen können nur in der AUS-Stellung abgeschlossen werden mit der Schutzart IP66/IP69. Bei den Versionen 100-160A bis 4P und 63-100A 6P und 8P können max. 2 x M63 Kabelverschraubungen montiert werden. Alle Schrauben können verplombt werden.
