Baureihe 46 Wassergeschützte Aufputz-Schaltschränke

Baureihe 46 Wassergeschützte Aufputz-Schaltschränke

Die Baureihe beinhaltet: Schaltschränke 46QP - aus halogenfreiem, glasfaserverstärktem Polyester, Schutzart IP66 und neue Versionen mit transparenter Tür; Schränke 46QM - IP55 aus Metall; Schränke 46QX - IP55 aus Edelstahl; Die Schaltschränke 46CEP - IP55 aus halogenfreiem Technopolymer vervollständigen das Angebot; Die Baureihen QP; QM und CEP sind mit transparenten und geschlossenen Türen erhältlich. Für die Baureihen QP; QM und QX steht ein umfangreiches Zubehör zur Verfügung.

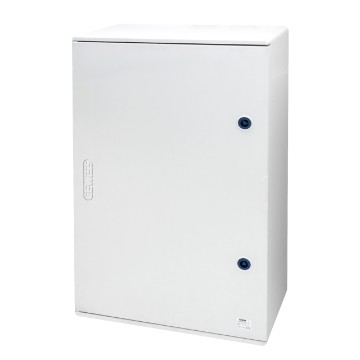

46 QP - Wasserdichte Verteiler aus Polyester - IP66

Verteiler

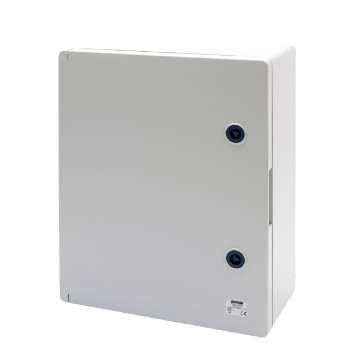

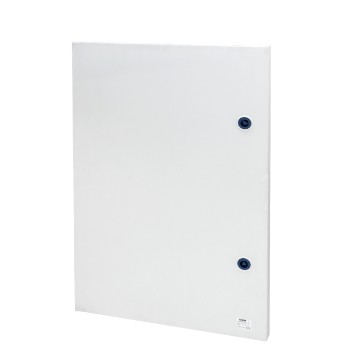

Wassergeschützte Gehäuse aus Polyester mit geschlossener Tür und Schloss - Grau RAL 7035
Wassergeschützte Gehäuse aus Polyester mit geschlossener Tür und Schloss - Grau RAL 7035
GEWISS Artikelnummer
Nennmaße BxHxT (mm)
Anz. TE EN 50022
Anz Schlösser
Bemessungs- leistung A (W)
Max. Leistung B (W)

GEWISS Artikelnummer GW46001F
Nennmaße BxHxT (mm) 250x300x160
Anz. TE EN 50022 -
Anz Schlösser 1
Bemessungs- leistung A (W) 34
Max. Leistung B (W) -
Los
GEWISS Artikelnummer GW46002F
Nennmaße BxHxT (mm) 310x425x160
Anz. TE EN 50022 36 (12x3)
Anz Schlösser 2
Bemessungs- leistung A (W) 48
Max. Leistung B (W) 39
Los
GEWISS Artikelnummer GW46003F
Nennmaße BxHxT (mm) 405x500x200
Anz. TE EN 50022 54 (18x3)
Anz Schlösser 2
Bemessungs- leistung A (W) 95
Max. Leistung B (W) 53
Los
GEWISS Artikelnummer GW46004F
Nennmaße BxHxT (mm) 405x650x200
Anz. TE EN 50022 72 (18x4)
Anz Schlösser 2
Bemessungs- leistung A (W) 118
Max. Leistung B (W) 81
Los
GEWISS Artikelnummer GW46005F
Nennmaße BxHxT (mm) 515x650x250
Anz. TE EN 50022 96 (24x4)
Anz Schlösser 2
Bemessungs- leistung A (W) 126
Max. Leistung B (W) 106
Los
GEWISS Artikelnummer GW46006F
Nennmaße BxHxT (mm) 585x800x300
Anz. TE EN 50022 140 (28x5)
Anz Schlösser 2
Bemessungs- leistung A (W) 205
Max. Leistung B (W) 146
Los
GEWISS Artikelnummer GW46007F
Nennmaße BxHxT (mm) 800x1060x350
Anz. TE EN 50022 180 (36x5)
Anz Schlösser 2
Bemessungs- leistung A (W) 324
Max. Leistung B (W) 226
Los
AUSSTATTUNG UND NOTIZEN

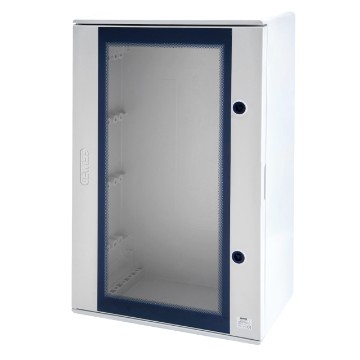

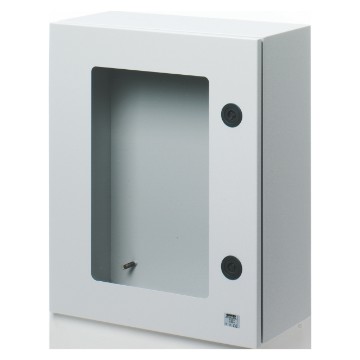

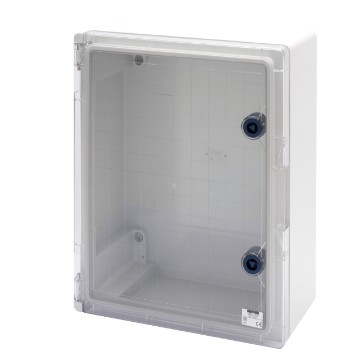

Wassergeschützte Gehäuse aus Polyester mit transparenter Tür und Schloss - Grau RAL 7035
Wassergeschützte Gehäuse aus Polyester mit transparenter Tür und Schloss - Grau RAL 7035
GEWISS Artikelnummer
Nennmaße BxHxT (mm)
Anz. TE EN 50022
Anz Schlösser
Bemessungs- leistung A (W)
Max. Leistung B (W)

GEWISS Artikelnummer GW46201F
Nennmaße BxHxT (mm) 250x300x160
Anz. TE EN 50022 -
Anz Schlösser 1
Bemessungs- leistung A (W) 34
Max. Leistung B (W) -
Los
GEWISS Artikelnummer GW46202F
Nennmaße BxHxT (mm) 310x425x160
Anz. TE EN 50022 36 (12x3)
Anz Schlösser 2
Bemessungs- leistung A (W) 48
Max. Leistung B (W) 39
Los
GEWISS Artikelnummer GW46203F
Nennmaße BxHxT (mm) 405x500x200
Anz. TE EN 50022 54 (18x3)
Anz Schlösser 2
Bemessungs- leistung A (W) 95
Max. Leistung B (W) 53
Los
GEWISS Artikelnummer GW46204F
Nennmaße BxHxT (mm) 405x650x200
Anz. TE EN 50022 72 (18x4)
Anz Schlösser 2
Bemessungs- leistung A (W) 118
Max. Leistung B (W) 81
Los
GEWISS Artikelnummer GW46205F
Nennmaße BxHxT (mm) 515x650x250
Anz. TE EN 50022 96 (24x4)
Anz Schlösser 2
Bemessungs- leistung A (W) 126
Max. Leistung B (W) 106
Los
GEWISS Artikelnummer GW46206F
Nennmaße BxHxT (mm) 585x800x300
Anz. TE EN 50022 140 (28x5)
Anz Schlösser 2
Bemessungs- leistung A (W) 205
Max. Leistung B (W) 146
Los
GEWISS Artikelnummer GW46207F
Nennmaße BxHxT (mm) 800x1060x350
Anz. TE EN 50022 180 (36x5)
Anz Schlösser 2
Bemessungs- leistung A (W) 324
Max. Leistung B (W) 226
Los
AUSSTATTUNG UND NOTIZEN

Ersatzteile

46 QM - Wassergeschützte Schaltschränke aus Metall - IP55

Schaltschränke

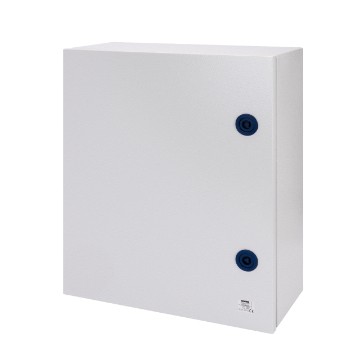

Wassergeschützte Gehäuse aus Metall mit geschlossener Tür und Schloss Grau RAL 7035
Wassergeschützte Gehäuse aus Metall mit geschlossener Tür und Schloss Grau RAL 7035
GEWISS Artikelnummer
Nennmaße BxHxT (mm)
Anz. TE EN 50022
Anz Schlösser
Bemessungs- leistung A (W)
Max. Leistung B (W)

GEWISS Artikelnummer GW46031
Nennmaße BxHxT (mm) 250x300x160
Anz. TE EN 50022 -
Anz Schlösser 1
Bemessungs- leistung A (W) 49
Max. Leistung B (W) -
Los
GEWISS Artikelnummer GW46032
Nennmaße BxHxT (mm) 310x425x160
Anz. TE EN 50022 36 (12x3)
Anz Schlösser 2
Bemessungs- leistung A (W) 70
Max. Leistung B (W) 58
Los
GEWISS Artikelnummer GW46033
Nennmaße BxHxT (mm) 405x500x200
Anz. TE EN 50022 54 (18x3)
Anz Schlösser 2
Bemessungs- leistung A (W) 106
Max. Leistung B (W) 80
Los
GEWISS Artikelnummer GW46034
Nennmaße BxHxT (mm) 405x650x200
Anz. TE EN 50022 72 (18x4)
Anz Schlösser 2
Bemessungs- leistung A (W) 135
Max. Leistung B (W) 97
Los
GEWISS Artikelnummer GW46035
Nennmaße BxHxT (mm) 515x650x250
Anz. TE EN 50022 96 (24x4)
Anz Schlösser 2
Bemessungs- leistung A (W) 180
Max. Leistung B (W) 115
Los
GEWISS Artikelnummer GW46036
Nennmaße BxHxT (mm) 585x800x300
Anz. TE EN 50022 140 (28x5)
Anz Schlösser 2
Bemessungs- leistung A (W) 240
Max. Leistung B (W) 159
Los
GEWISS Artikelnummer GW46037
Nennmaße BxHxT (mm) 800x1060x350
Anz. TE EN 50022 180 (36x5)
Anz Schlösser 2
Bemessungs- leistung A (W) 400
Max. Leistung B (W) 284
Los
AUSSTATTUNG UND NOTIZEN
Wassergeschützte Gehäuse aus Metall mit transparenter Tür und Schloss Grau RAL 7035
Wassergeschützte Gehäuse aus Metall mit transparenter Tür und Schloss Grau RAL 7035
GEWISS Artikelnummer
Nennmaße BxHxT (mm)
Anz. TE EN 50022
Anz Schlösser
Bemessungs- leistung A (W)
Max. Leistung B (W)

AUSSTATTUNG UND NOTIZEN

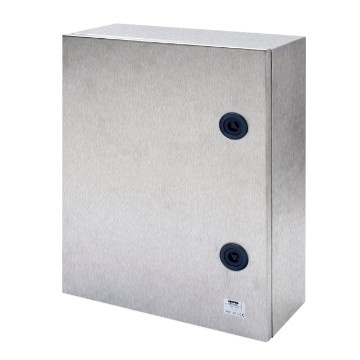

46 QX - Wassergeschützte Schaltschränke aus Edelstahl - IP55

Schaltschränke

AUSSTATTUNG UND NOTIZEN

Technisches Zubehör für Schaltschränke 46 QP, QM und QX

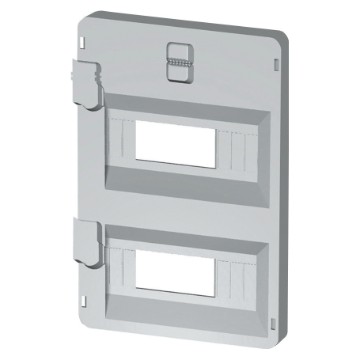

Frontausbau

AUSSTATTUNG UND NOTIZEN

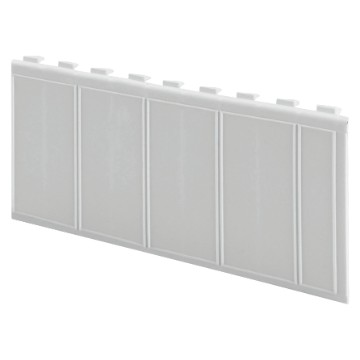

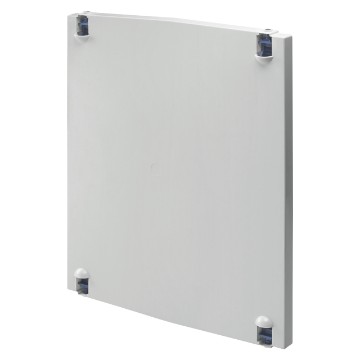

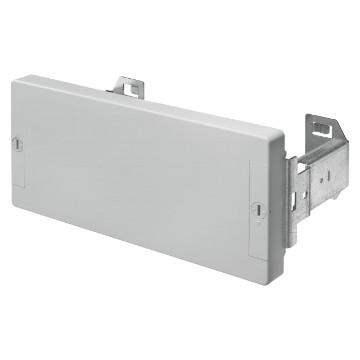

Fast & Easy geschlossene Feldabdeckungen für Schnellmontage - Grau RAL 7035
Fast & Easy geschlossene Feldabdeckungen für Schnellmontage - Grau RAL 7035
GEWISS Artikelnummer
Höhe
Schrankbreite (mm)

AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN

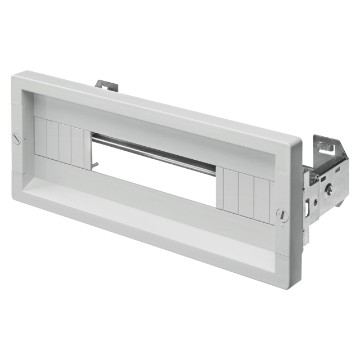

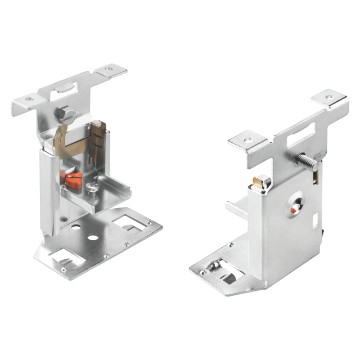

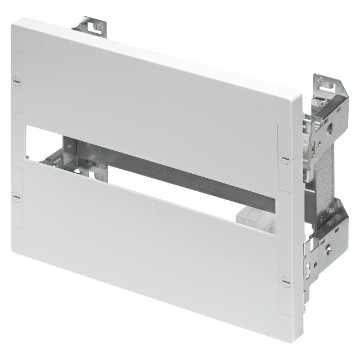

Bausatz Leistungsschalter und Lasttrennschalter - Befestigung mit Trägern Platte mit 2 Höheneinheiten - Grau RAL 7035
Bausatz Leistungsschalter und Lasttrennschalter - Befestigung mit Trägern Platte mit 2 Höheneinheiten - Grau RAL 7035
GEWISS Artikelnummer
Geräte- befestigung
Leistungsschalter Typ MTX
RCB position
Lastrennschalter typ MSS
Schrankbreite (mm)

GEWISS Artikelnummer GW46570F
Geräte- befestigung Platte, DIN-Schiene EN50022
Leistungsschalter Typ MTX MTX 160c - MTX 160 - MTX 250
RCB position "L"-förmig
Lastrennschalter typ MSS MSS 160
Schrankbreite (mm) 405
Los
GEWISS Artikelnummer GW46571F
Geräte- befestigung Platte, DIN-Schiene EN50022
Leistungsschalter Typ MTX MTX 160c - MTX 160 - MTX 250
RCB position "L"-förmig
Lastrennschalter typ MSS MSS 160
Schrankbreite (mm) 515
Los
GEWISS Artikelnummer GW46572F
Geräte- befestigung Platte, DIN-Schiene EN50022
Leistungsschalter Typ MTX MTX 160c - MTX 160 - MTX 250
RCB position "L"-förmig
Lastrennschalter typ MSS MSS 160
Schrankbreite (mm) 585
Los
GEWISS Artikelnummer GW46573F
Geräte- befestigung Platte, DIN-Schiene EN50022
Leistungsschalter Typ MTX MTX 160c - MTX 160 - MTX 250
RCB position "L"-förmig
Lastrennschalter typ MSS MSS 160
Schrankbreite (mm) 800
Los
GEWISS Artikelnummer GW46577F
Geräte- befestigung Auf Platte
Leistungsschalter Typ MTX -
RCB position -
Lastrennschalter typ MSS MSS 250
Schrankbreite (mm) 515
Los
GEWISS Artikelnummer GW46578F
Geräte- befestigung Auf Platte
Leistungsschalter Typ MTX -
RCB position -
Lastrennschalter typ MSS MSS 250
Schrankbreite (mm) 585
Los
GEWISS Artikelnummer GW46579F
Geräte- befestigung Auf Platte
Leistungsschalter Typ MTX -
RCB position -
Lastrennschalter typ MSS MSS 250
Schrankbreite (mm) 800
Los
AUSSTATTUNG UND NOTIZEN

Interner Ausbau

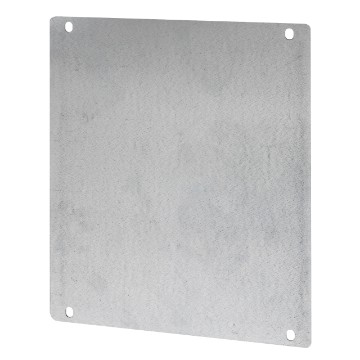

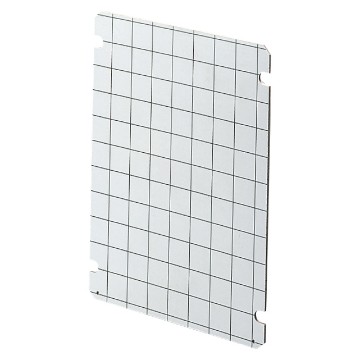

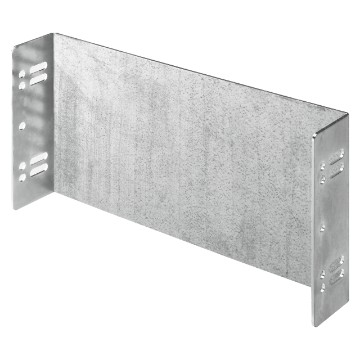

Montageplatten aus verzinktem Stahlblech - Befestigung am Träger
Montageplatten aus verzinktem Stahlblech - Befestigung am Träger
GEWISS Artikelnummer
Höhe
Für Verteiler BxH (mm)
Anzahl TE EN 50022

GEWISS Artikelnummer GW46540
Höhe 1 TE
Für Verteiler BxH (mm) 310x425
Anzahl TE EN 50022 12
Los
GEWISS Artikelnummer GW46541
Höhe 1 TE
Für Verteiler BxH (mm) 405x500/405x650
Anzahl TE EN 50022 18
Los
GEWISS Artikelnummer GW46542
Höhe 1 TE
Für Verteiler BxH (mm) 515x650
Anzahl TE EN 50022 24
Los
GEWISS Artikelnummer GW46543
Höhe 1 TE
Für Verteiler BxH (mm) 585x800
Anzahl TE EN 50022 28
Los
GEWISS Artikelnummer GW46544
Höhe 1 TE
Für Verteiler BxH (mm) 800x1060
Anzahl TE EN 50022 36
Los
GEWISS Artikelnummer GW46580
Höhe 2 TE
Für Verteiler BxH (mm) 310x425
Anzahl TE EN 50022 12
Los
GEWISS Artikelnummer GW46581
Höhe 2 TE
Für Verteiler BxH (mm) 405x500/405x650
Anzahl TE EN 50022 18
Los
GEWISS Artikelnummer GW46582
Höhe 2 TE
Für Verteiler BxH (mm) 515x650
Anzahl TE EN 50022 24
Los
GEWISS Artikelnummer GW46583
Höhe 2 TE
Für Verteiler BxH (mm) 585x800
Anzahl TE EN 50022 28
Los
GEWISS Artikelnummer GW46584
Höhe 2 TE
Für Verteiler BxH (mm) 800x1060
Anzahl TE EN 50022 36
Los
AUSSTATTUNG UND NOTIZEN

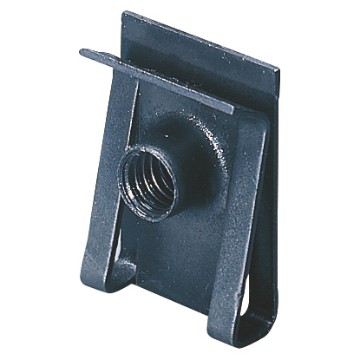

Muttern und Clips aus verzinkter Stahl zur Geräte-Befestigung an gelochten Montageplatten
Muttern und Clips aus verzinkter Stahl zur Geräte-Befestigung an gelochten Montageplatten

Technisches Zubehör

AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN

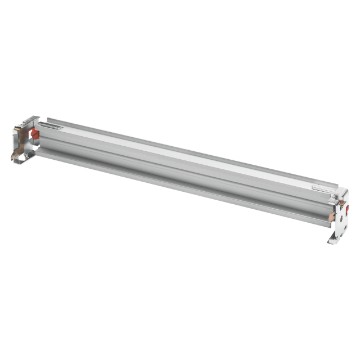

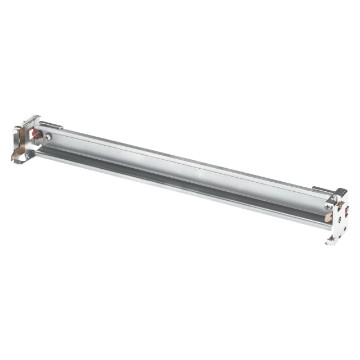

Satz Bügel für die Schnellmontage Fast & Easy mit verschiebbarem Montagebügel, einstellbar für DIN-Schienen
Satz Bügel für die Schnellmontage Fast & Easy mit verschiebbarem Montagebügel, einstellbar für DIN-Schienen
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN

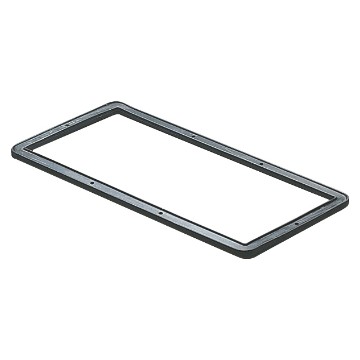

Dichtung  mit Bohrschablone für Schaltschrankverbindung - IP55
Dichtung mit Bohrschablone für Schaltschrankverbindung - IP55
AUSSTATTUNG UND NOTIZEN

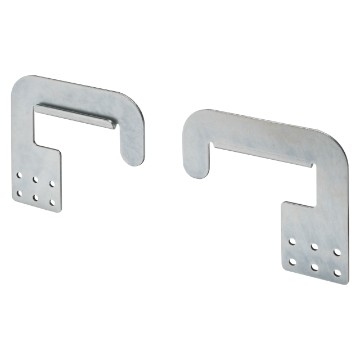

Satz mit 4 reversiblen Befestigungswinkeln für die Befestigung von Montageplatten oder Montagerahmen
Satz mit 4 reversiblen Befestigungswinkeln für die Befestigung von Montageplatten oder Montagerahmen
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
Dokumententasche aus selbstklebendem Isoliermaterial mit Kennzeichnungsetiketten
Dokumententasche aus selbstklebendem Isoliermaterial mit Kennzeichnungsetiketten
AUSSTATTUNG UND NOTIZEN
Modulare, einpolige Klemmenleiste - Befestigung auf Platte oder DIN-Schiene - IP20
Modulare, einpolige Klemmenleiste - Befestigung auf Platte oder DIN-Schiene - IP20
AUSSTATTUNG UND NOTIZEN

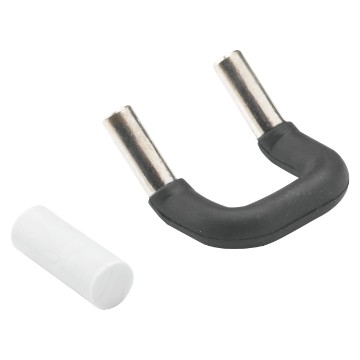

Bausatz starre Brücke und Kappe für einpolige Klemmblöcke GW44651
Bausatz starre Brücke und Kappe für einpolige Klemmblöcke GW44651
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN

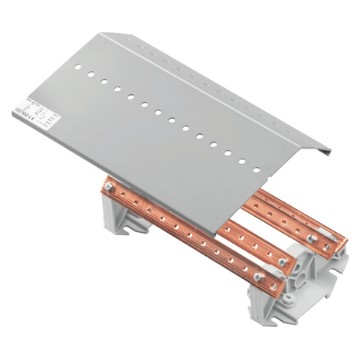

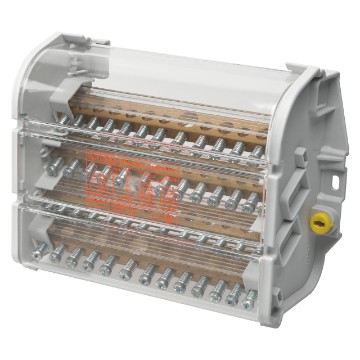

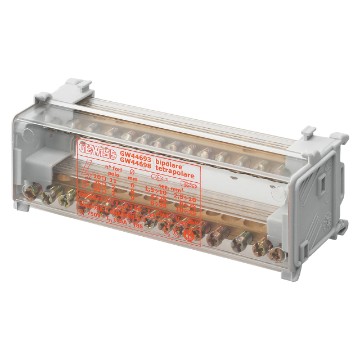

Vierpoliger horizontaler Klemmblock 250 A mit vorgebohrten Leisten mit Gewinde M6  - 20x5 mm
Vierpoliger horizontaler Klemmblock 250 A mit vorgebohrten Leisten mit Gewinde M6 - 20x5 mm
AUSSTATTUNG UND NOTIZEN

44 CEP - Wassergeschützte Schaltschränke aus GWPLAST 120 - GWT 650 °C - IP55

Schaltschränke

AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN

Interner Ausbau

Technisches Zubehör

AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
AUSSTATTUNG UND NOTIZEN
