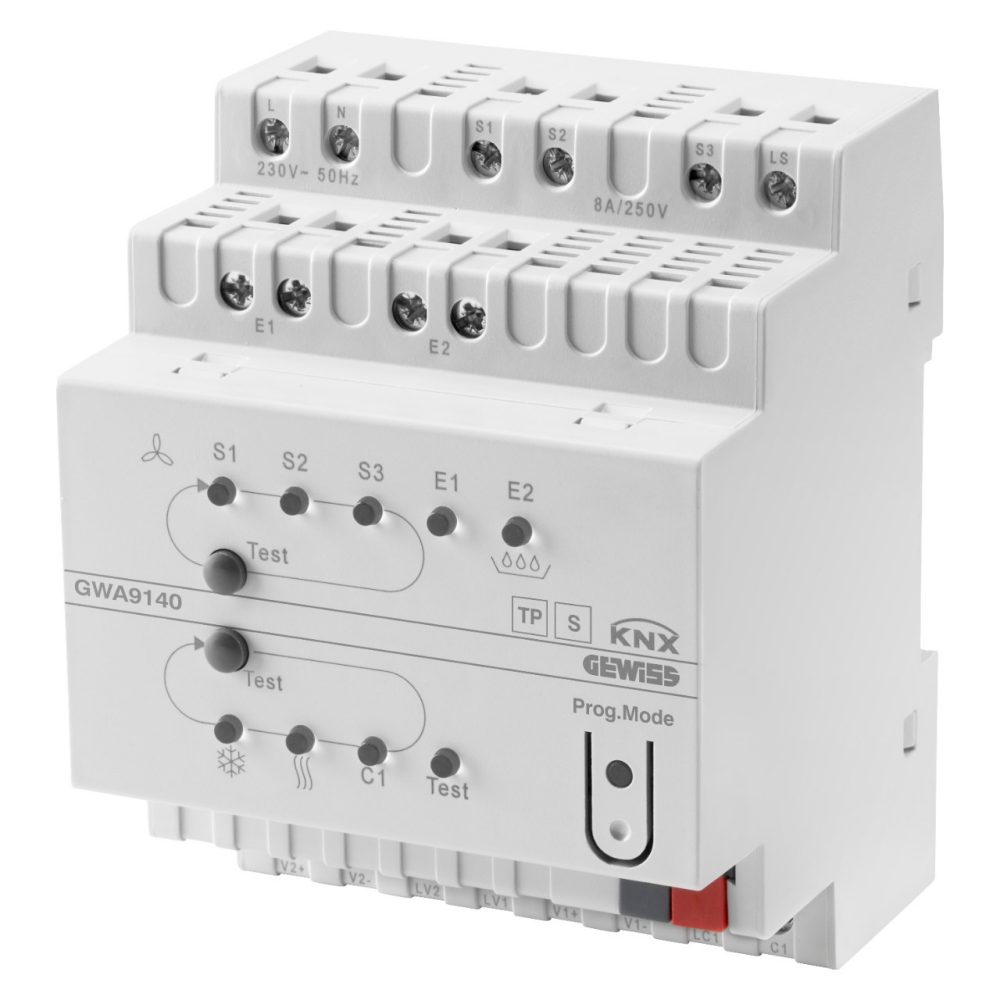

FAN COIL AKTÜATÖRÜ - KNX - IP20 - 4 MODÜL - DIN RAY MONTAJI

Kod: GWA9140

Ürün Serisi: Ev&Bina Pro
Ev ve Bina PRO sistemi

Konut çözümleri ve küçük ve orta ölçekli ofisler için geliştirilmiş otomasyon çözümlerine uygun, KNX uluslararası standart protokolüne dayalı kablolu sistem. Ürün son derece özelleştirilebilir, tüm işlevlerle tamamlanır ve üçüncü taraf cihaz ve sistemlerle (görüntülü interkom, akıllı kilitler, eğlence) entegre edilebilir. APP, sesli asistanlar veya dokunmatik paneller aracılığıyla kontrol edilebilir. Home and Building PRO ile ayrıca ZigBee cihazlarını yönetebilir ve Google Home IoT platformları, Amazon Alexa ve IFTTT ile iletişim kurabilirsiniz.

Teknik Bilgi

Bilgi

İndir

Yazılım

Sertifikalar

besleme voltaj 230V ac - 50 Hz

Giriş kanalı sayısı 2

Vana çıkış kontakları 0,5A (24-230 V ac), triyak

Fan röle kontakları 8A (AC1) 250 V ac

Ek röle kontakları 16A (AC1) 250 V ac

DIN modül sayısı 4

Ware Number 85364190

Teknik özellikler

Technical manual (IT)

Energy Label

Technical manual (EN)

User guide (IT-EN-FR-DE)

User guide (ES-PT-RO-AR)

User guide (TR-HU)

ETS4-ETS5 Veri Tabanı

İndirme alanına gidin İndirme alanına gidin

CADpro

Daha fazlasını göster

KNX

Daha fazlasını göster

SMART GATEWAY

Daha fazlasını göster

PBT-Q

Daha fazlasını göster

PRICE

Daha fazlasını göster

PROJEX

Daha fazlasını göster

Yazılım alanına gidin Yazılım alanına gidin

CE işareti

sertifikayı göster

EKİPMAN VE NOTLAR

ÖZELLİKLER: 2 veya 3 noktalı ısıtma/soğutma vanaları ve 2 ve 4 borulu sistemlerde 3 fan seviyesine kadar fan coillerin kumandası için aktüatör. Ek programlanabilir röle (örn: bir ısıtma/soğutma bataryasını kontrol etmek için veya bir anahtarlama çıkışı olarak) ve pencere kontağı veya sıcaklık probu sensörü (ör: GWA9145) ve yoğuşma suyu izleme için iki potansiyelsiz giriş ile donatılmıştır. Cihazın ön tarafında Test butonları (kurulum adımlarında fan seviyelerinin ve ısıtma/soğutma anahtarlamasının basit bir şekilde kontrol edilmesi için) ve çalışma durumu için 9 adet sinyal Led'i bulunmaktadır. Düzenleme, harici bir kontrol değişkeni veya entegre ortam termostatı aracılığıyla yapılır (ikinci durumda, sıcaklık probu sensörünün eklenmesi gerekir). ETS yazılımı aracılığıyla yapılandırılacaktır. UYGULAMALAR: GWA9140 ve GWA9141 fan coil aktüatörleri ile kullanılabilen KNX zaman ayarlı termostatlar ve termostatlar: - THERMO ICE KNX sıva üstü termostat GW16976CB/CN/CT: fan coil aktüatörlerinin tüm fonksiyonlarını kontrol etmek (kullanılan kontrol cihazı "uzaktan kumanda" ile çalışacak şekilde yapılandırılmalıdır) ve hem otomatik modda hem de manuel modda fana komut vermek için . - THERMO ICE KNX sıva altı termostat GW16974CB/CN/CT: dikkat - bu termostat yalnızca KNX-SYSTEM modunda kullanılabilir (ETS ile yapılandırılabilir). Fan coil aktüatörlerini kontrol etmek için (kullanılan kontrol cihazı "uzaktan kumanda" ile çalışacak şekilde yapılandırılmalıdır) ve fana sadece otomatik modda komut vermek için - yani termostat, fan hızını otomatik olarak tanımlayan fan coil aktüatörlerine valf açma talebini iletir (%0..100 bayt); fan hızı bu nedenle termostat aracılığıyla kontrol edilemez. - Diğer KNX SYSTEM zaman ayarlı termostatlar, termostatlar ve problar: dikkat - bu modeller, fan coil aktüatörlerinin (kullanılan kontrolör "uzaktan kumanda" ile çalışmak üzere yapılandırılacaktır) kontrol fonksiyonlarının yalnızca sınırlı kullanımına izin verir, bu nedenle bunların geçerliliği, başvuru gerekliliklerine göre bireysel duruma göre değerlendirilmelidir. - KNX EASY zamanlı termostatlar, termostatlar ve problar: dikkat - bu modeller fan coil aktüatörlerini kontrol etmek için kullanılamaz. NOTLAR: BUS'a bağlantı için kuplaj terminali ile donatılmıştır.
