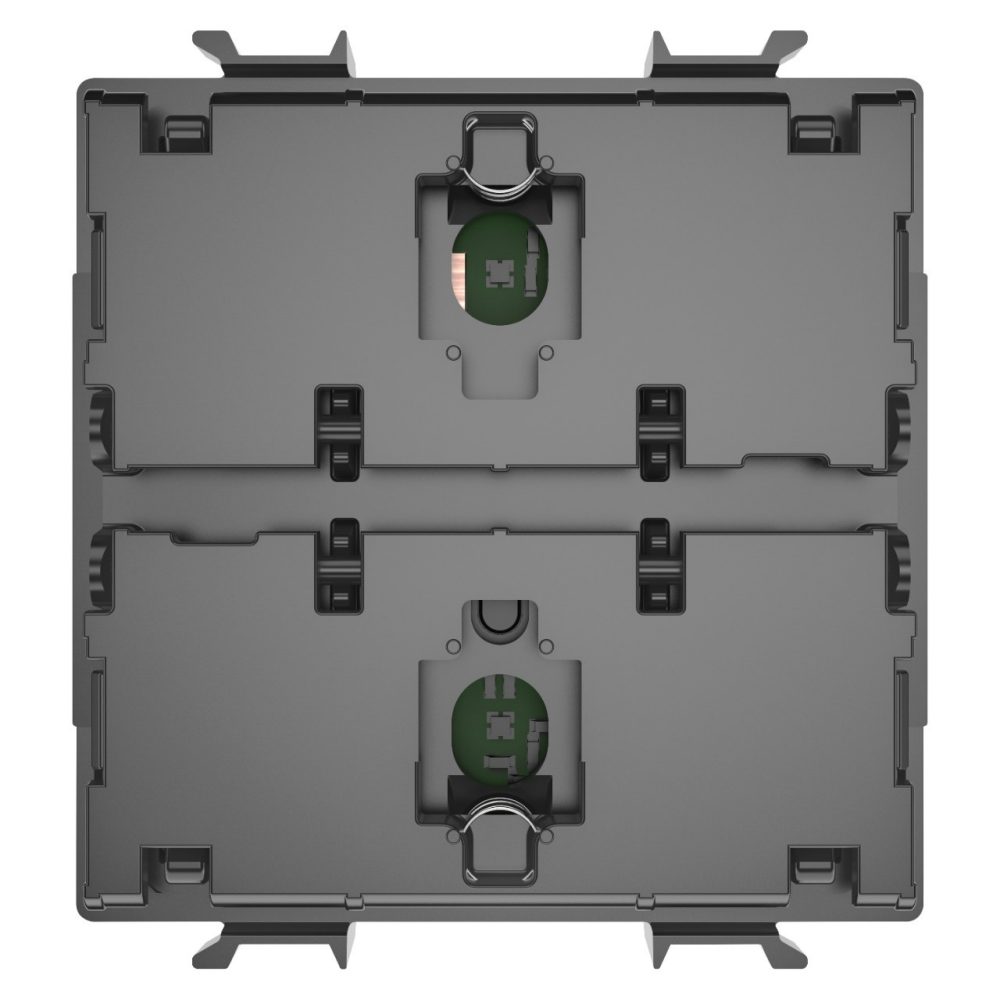

BAĞLANTILI EKSENEL DİMMER MODÜLÜ - ZIGBEE - 100-240 V ac 50/60 Hz - 4-150 W 240 VAC - 2 MODÜL - CHORUSMART

Kod: GWA1222

Ürün Serisi: Bağlantılı AKILLI EV
Bağlantılı Akıllı Ev sistemi

Zigbee kablosuz protokolünü temel alan bağlantılı sistem, hem yeni binalara hem de tadilatlara uygun akıllı evler ve küçük ofisler için eksiksiz çözümler sunar.
Home Gateway APP ve EGO Smart plakalarını kullanarak benzersiz bir kullanıcı deneyimi aracılığıyla güvenliği, konforu ve tüketimi kontrol etmenizi sağlar. Google Home IoT platformları, Amazon Alexa ve IFTTT ile entegre olan sistem, Google ve Alexa sesli asistanları ile tüm fonksiyonları kontrol edebiliyor.

IP20 (butonlu)

Teknik Bilgi

Bilgi

İndir

Sertifikalar

Besleme ünitesi 100 ÷ 240 V ac - 50/60 Hz

Güç 4-150 W 240 V ac

Modül sayısı 2

Çıkış kanalı kanallar 1

Radyo bağlantıları Zigbee (IEEE 802.15.4)

Standart 2014/53/EU, 2011/65/EU + 2015/863, EN 60669-2-1, EN 60669-1, EN 301 489-1, EN 301 489-17, EN 300 328, EN IEC 63000

Kullanım sıcaklığı -5 ÷ +45 °C

Bağıl nem (yoğuşmasız) Maks %93

Güç çıkışı 10 dBm

Dağıtılabilir maks. güç (W) 5,7

Kablolama terminalleri Vidalı

Terminal sıkıştırma kapasitesi
esnek kablolar (mm²) Maks. 1,5

Terminal sıkıştırma kapasitesi
sert kablolar (mm²) Maks. 1,5

Kategori Dimmerler

Giriş kanalı sayısı 2 (yerel komut çoğaltma veya ek Zigbee komutları göndermek için)

Giriş voltajı Şebeke besleme gerilimi

IP derecesi IP20 (butonlu)

240 V ac akkor-halojen lambalar 4-150 W

240 V ac LED lambalar 4-150 W (maks. 10 lamba)

Elektronik dönüştürücülerle kontrol edilen yükler 240 V ac 4-150VA

LED rengi Mavi

Yerel kontrol ön basmalı düğme aracılığıyla (düğme tuşuyla tamamlamak için)

Bir EGO SMART plakasına kuruluysa Zigbee kontrol uzantısı (SHIFT işlevi) Evet (öndeki butonlarla etkinleştirilen 2 Zigbee komutu)

Yükleme kontrolü Arka kenar

Ware Number 85365080

Product Data Sheet

System manual and technical characteristics - IT

System manual and technical characteristics - EN

Kullanici rehberi

İndirme alanına gidin İndirme alanına gidin

CE işareti

sertifikayı göster

Uygunluk beyanı

EKİPMAN VE NOTLAR

ÖZELLİKLER: 1 kısılabilir aydınlatma cihazının kontrolüne yönelik cihazlar. Akkor, halojen, LED ve floresan lambalar (240 Vac) için uygundur: 4-150 W, elektronik transformatörlerle çalışan halojen lambalar (240 Vac): 4-150 VA. Arka uç yükleme sürücü modu.
Cihaza bağlı lambayı kısmak için iki adet eksenel kontrollü yerel düğme.
Lambanın yerel kontrolünü tekrarlamak veya Zigbee komutları ve durumları göndermek için 2 girişle (yardımcı eksenel kontroller, geleneksel liht butonları ve anahtarlar, sensörler vb.) donatılmıştır.
Cihazlar, geceleri yerelleştirmeyi kolaylaştırmak veya yerel yük durumunu görüntülemek üzere yapılandırılabilen iki mavi LED ile donatılmıştır.
UYGULAMALAR: Cihazlara yerel liht butonları aracılığıyla bağlı olan kısılabilir edilebilir lambanın kontrolü. Lamba ayrıca ağa bağlı diğer cihazlar (kontrol birimi, senaryolar) tarafından Zigbee aracılığıyla kontrol edilebilir. Girişler, cihaza bağlı yerel lamba için kontrol noktaları eklemek, diğer aktüatörlere Zigbee komutları göndermek (açma/kapama kontrolü ve lamba kısma, panjur ve jaluzi kontrolü, genel yükleme komutu, senaryolar) veya sensör durumlarını Zigbee ağı üzerinden göndermek için kullanılabilir.
Bu cihazların EGO SMART çerçeveyle birlikte kullanılması, 2 Zigbee komutunun daha gönderilmesini sağlar. Bunlar, SMART çerçeveden “SHIFT” özelliği etkileştirildiğinde cihaz üzerindeki liht butonlarıyla aktif hale getirilebilir.
NOTLAR: Cihazlar ön butonla tamamlanmalıdır: GWA1221, GW1x553S veya GW1x557S butonlarıyla tamamlanmalıdır; GWA1222, GW1x554S veya GW1x558S butonlarıyla tamamlanmalıdır.
