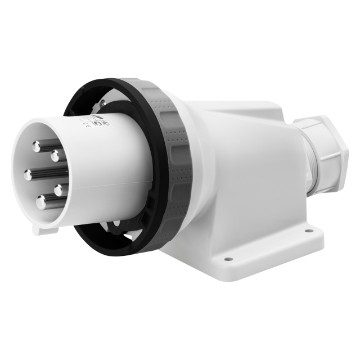

90° FELÜLETRE SZERELHETŐ CSATLAKOZÓDUGÓ (BEMENET) - IP67 - 3P+N+E 63A 480-500V 50/60HZ - FEKETE - 7H - VEZETÉKBEKÖTÉSŰ

Kód: GW61455

Választék: IEC 309 HP Sorozat
IEC 309 szabványnak megfelelő csatlakozó dugók és csatlakozó-aljzatok

Az IEC 309 HP rendszer 16–125A csatlakozó dugókat és csatlakozó-aljzatokat tartalmaz kétféle változatban - egyenes lengő és 10° süllyesztett kivitelű csatlakozó dugók és csatlakozó-aljzatok - IP44 / IP54 és IP66 / IP67 / IP68 / IP69 védettségel (Az IP68/IP69 védettséggel rendelkező változatok csak az egyenes típusok esetén érhetőek el). Az órajel jelölések bevezetése a földelő érintkező pozíciójára vonatkozóan lehetővé teszi a speciális alkalmazások és telepítések sorozatának kiegészítését. A 16-32A változatok csavaros vagy rugós vezeték bekötést igényelnek, míg a 63-125 A változatok köpenykapcsos vezetékbekötésűek.

IP67

IK08

850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)

125 °C (aktív alkatrészek) - 80 °C (passzív alkatrészek)

Technikai információ

Információ
Letöltés
Video
Tanúsítványok
Szín Fekete
Névleges áramerősség (A) 63
IP védettség
szintje
IP67
Pólusok száma 3P+N+E
Ütés állóság IK08
Referencia H 7
Névleges feszültség 480-500 V
Típus 90° felületre szerelhető csatlakozó dugó
Feszültség 50/60 Hz
Csatlakozó szorítási kapacitás 6-16mm² rugalmas kábelek - 6-25mm² merev kábelek
Üzemi hőmérséklet -25 +55 °C
Vezetékelés típusa Sorkapocs köpenykapcsos vezetékbekötéssel
Elektronikai kód 2231
Izzóhuzalos vizsgálat: 850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)
Üzemelések száma > 2000
Megszakítási kapacitás at 1,1 Un névleges feszültség esetén 79 A
Szigetelési ellenállás > 10 MΩ
Hőállóság (golyós nyomópróba) 125 °C (aktív alkatrészek) - 80 °C (passzív alkatrészek)
Ware Number 85366990

Product Data Sheet

Műszaki jellemzők - IT

Műszaki jellemzők - DE

Műszaki jellemzők - EN

Műszaki jellemzők - ES

Tanúsítvány megjelenítése

CE jelölés

EQUIPMENT AND NOTES
MŰSZAKI JELLEMZŐK: PG36 kábeltömszelence 63A változatokhoz; PG48 kábeltömszelence 125A változatokhoz. Pilot érintkezővel.
