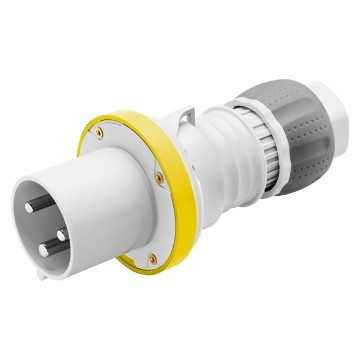

EGYENES CSATLAKOZÓDUGÓ HP - IP44/IP54 - 3P+E - 63A - 100-130V 50/60HZ - SÁRGA - 4H - VEZETÉKBEKÖTÉS
Kód:
GW61014H
Választék: IEC 309 HP Sorozat
IEC 309 szabványnak megfelelő csatlakozó dugók és csatlakozó-aljzatok
Az IEC 309 HP rendszer 16–125A csatlakozó dugókat és csatlakozó-aljzatokat tartalmaz kétféle változatban - egyenes lengő és 10° süllyesztett kivitelű csatlakozó dugók és csatlakozó-aljzatok - IP44 / IP54 és IP66 / IP67 / IP68 / IP69 védettségel (Az IP68/IP69 védettséggel rendelkező változatok csak az egyenes típusok esetén érhetőek el). Az órajel jelölések bevezetése a földelő érintkező pozíciójára vonatkozóan lehetővé teszi a speciális alkalmazások és telepítések sorozatának kiegészítését. A 16-32A változatok csavaros vagy rugós vezeték bekötést igényelnek, míg a 63-125 A változatok köpenykapcsos vezetékbekötésűek.
IP44/IP54
IK09
850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)
125 °C (aktív alkatrészek) - 80 °C (passzív alkatrészek)
Technikai információ
Információ
Letöltés
Video
Tanúsítványok
Szín
Sárga
Névleges áramerősség (A)
63
IP védettség
szintje IP44/IP54
szintje IP44/IP54
Pólusok száma
3P+E
Ütés állóság
IK09
Referencia H
4
Típus
Egyenes csatlakozó dugó
Névleges feszültség
100 - 130 V
Feszültség
50/60 Hz
Csatlakozó szorítási kapacitás
6-16mm² rugalmas kábelek - 6-25mm² merev kábelek
Kábelbilincs szorító kapacitása
17.9-37 mm
Üzemi hőmérséklet
-25 +55 °C
Vezetékelés típusa
Sorkapocs köpenykapcsos vezetékbekötéssel
Alapanyag típusa
Halogénmentes a 60754-2 szabvány szerint
Elektronikai kód
2210
Izzóhuzalos vizsgálat:
850 °C (aktív alkatrészek) - 650 °C (passzív alkatrészek)
Üzemelések száma
> 2000
Megszakítási kapacitás at 1,1 Un névleges feszültség esetén
79 A
Szigetelési ellenállás
> 10 MΩ
Hőállóság (golyós nyomópróba)
125 °C (aktív alkatrészek) - 80 °C (passzív alkatrészek)
Ware Number
85366990
EQUIPMENT AND NOTES
MEGJEGYZÉSEK: Minden termék egyedileg csomagolva.
Halogénmentes alapanyag az EN 60754-2 szabványnak megfelelően.
MŰSZAKI JELLEMZŐK: Köpenykapcsos vezetékbekötés. Nikkelezett csatlakozódugó tüskék.
Pilot érintkezővel rendelkező változatok.
Halogénmentes alapanyag az EN 60754-2 szabványnak megfelelően.
MŰSZAKI JELLEMZŐK: Köpenykapcsos vezetékbekötés. Nikkelezett csatlakozódugó tüskék.
Pilot érintkezővel rendelkező változatok.
