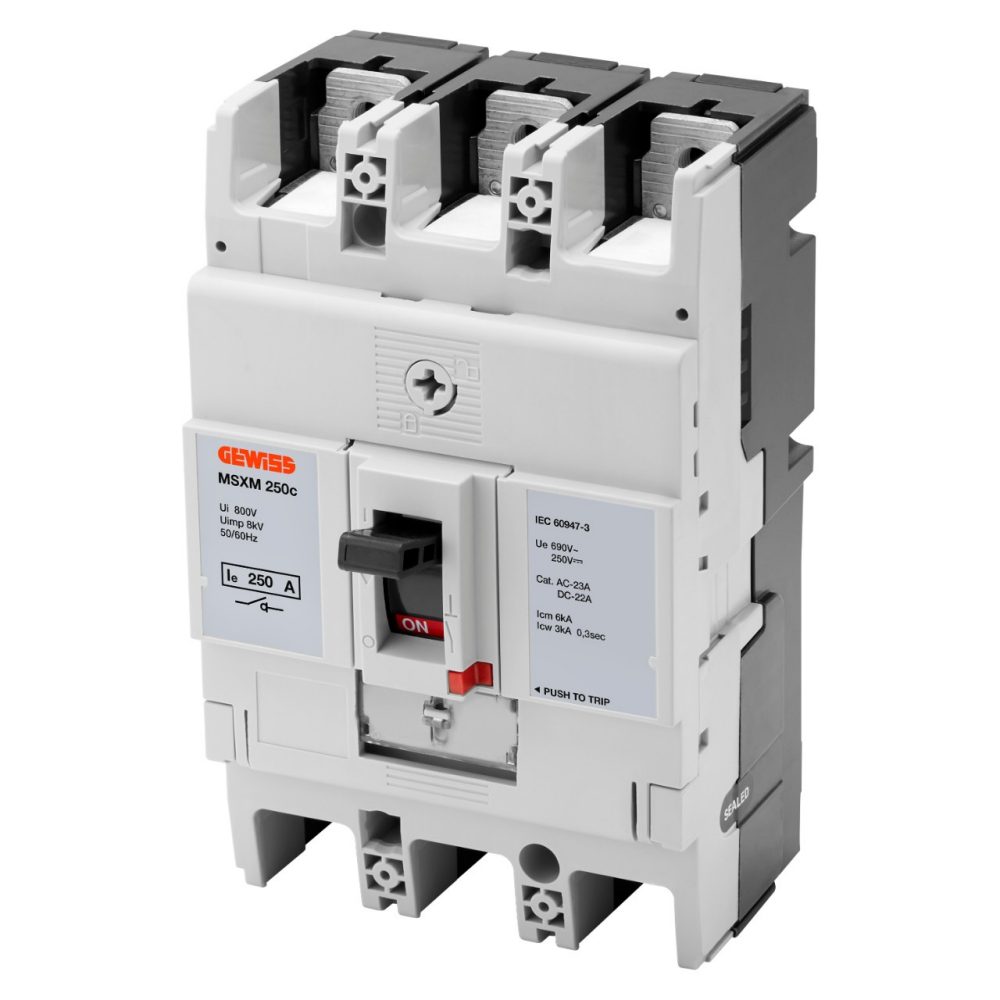

MSXM 250c 3P 250A 690V

Kód: GWD9443

Választék: MSX Sorozat
Öntöttházas kompakt megszakítók

Az MSX öntött házas kompakt megszakító sorozat termomágneses kioldással ellátott megszakítókat, termomágneses kioldással és túláram-védelemmel ellátott megszakítókat, elektronikus kioldással ellátott megszakítókat és szakaszoló kapcsolókat tartalmaz.

Technikai információ

Információ
Letöltés
Tanúsítványok
Leírás Interruttore non automatico scatolato
Cikkszám MSXM 250c
Pólusok száma 3P
Névleges
áramerősség
250 A
Kioldás -
CARATTERISTICHE ELETTRICHE -
CARATTERISTICHE MECCANICHE -
Szabvány IEC/EN 60947-2
Végrehajtás Fix
Alkalmazási
kategória
AC-23A, DC-22A
Montaggio su guida DIN Sì, tramite accessorio
Névleges frekvencia 50 / 60
Accessoriabile con comando motore
Tensione nominale di impiego (Ue) 690 Vac - 250 Vdc
Interblocco compatibile A leva - A filo
Maximális
feszültségimpulzus terhelhetőség (Uimp)
8 kV
Terminali in dotazione FC előlapi csatlakozó terminál
Túlfeszültség
kategória
IV
Szerelési pozíció Bármely
Szigetelési feszültség (Ui) 800 V
Alimentazione monte/valle
Regolazione termica -
Durata elettrica (415Vac) 6.000 cycles
Regolazione magnetica -
Durata meccanica 18.000 cycles
Protezione del neutro -
Üzemi hőmérséklet -5°C +65°C
Potenza dissipata totale 57.63 W
Tárolási hőmérséklet -20° +65°
Potere di chiusura nominale in cortocircuito (Icm) 6
Súly (kg) 1.5
Corrente ammissibile di breve durata per 0,3s (Icw) 3 kA
Szélesség 105 mm
Regolazione Idn -
Magasság 165 mm
Regolazione dt -
Mélység 68 mm
POTERE DI INTERRUZIONE ESTREMO Icu -
POTERE DI INTERRUZIONE DI SERVIZIO ICS -
220/240Vac -
220/240Vac -
400/415Vac -
400/415Vac -
440Vac -
440Vac -
525Vac -
525Vac -
690Vac -
690Vac -
250Vdc -
250Vdc -
Ware Number 85362010

Product Data Sheet

Használati útmutató

Információk és általános javaslatok

Műszaki jellemzők - IT

Műszaki jellemzők - EN

Katalógus; EN

Katalógus; IT

Műszaki jellemzők - ES

CE - FT000

EQUIPMENT AND NOTES
MEGJEGYZÉSEK: EN 50022 szabványú kalapsínre szereléshez használja a GWD8876 rögzítőelemet.
Az EN 50022 kalapsínen elfoglalt hely körülbelül 6 modul a 3P változatok esetén és 8 modul a 4P változatok esetén.
TARTOZÉKOK: Elülső csatlakozók (FC).
