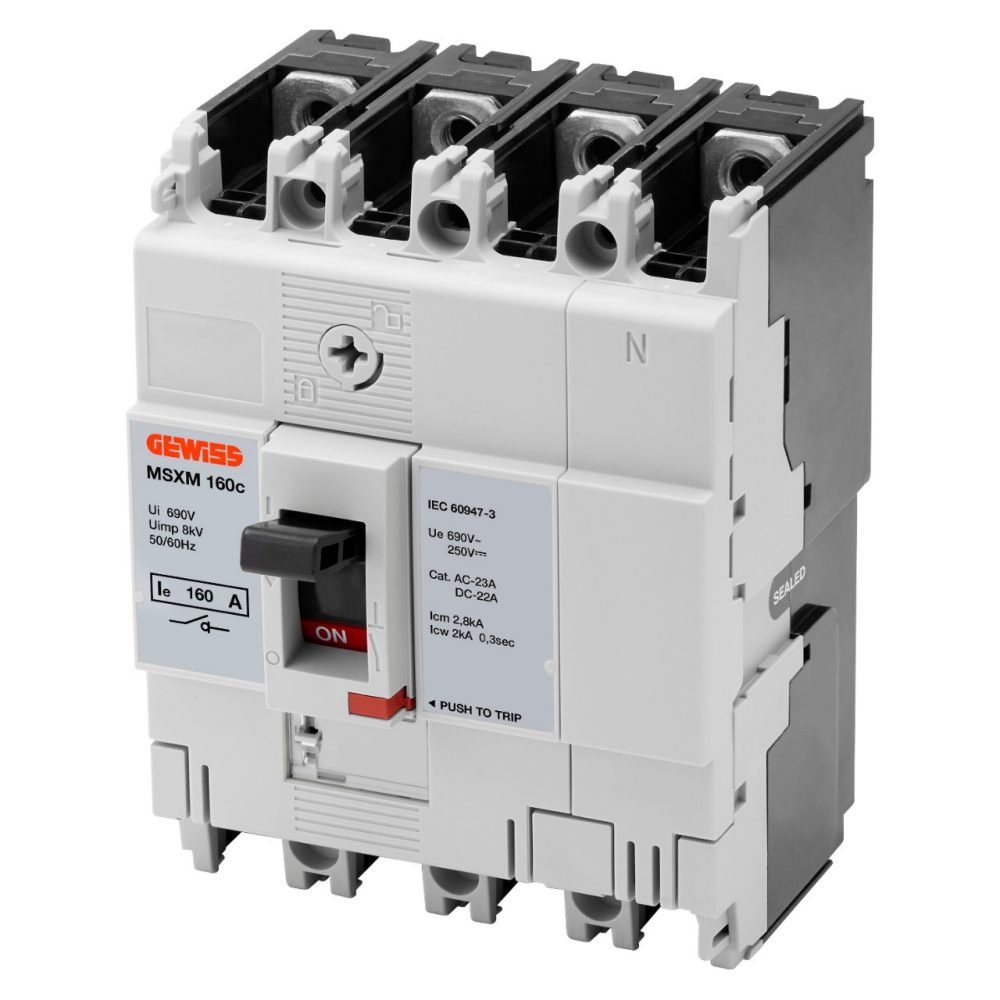

MSXM 160c 4P 160A 690V

Kód: GWD9442

Választék: MSX Sorozat
Öntöttházas kompakt megszakítók

Az MSX öntött házas kompakt megszakító sorozat termomágneses kioldással ellátott megszakítókat, termomágneses kioldással és túláram-védelemmel ellátott megszakítókat, elektronikus kioldással ellátott megszakítókat és szakaszoló kapcsolókat tartalmaz.

Technikai információ

Információ

Letöltés

Tanúsítványok

Leírás Interruttore non automatico scatolato

Cikkszám MSXM 160c

Pólusok száma 4P

Névleges
áramerősség 160 A

Kioldás -

ELEKTROMOS JELLEMZŐK -

MECHANIKUS JELLEMZŐK -

Szabvány IEC/EN 60947-2

Végrehajtás Fix

Alkalmazási
kategória AC-23A, DC-22A

DIN sínre szerelhető Igen, tartozékkal

Névleges frekvencia 50 / 60

Felszerelhető motoros működtetővel Nem

Névleges üzemi feszültség (Ue) 690 Vac - 250 Vdc

Kompatibilis reteszelés -

Maximális feszültségimpulzus terhelhetőség (Uimp) 8 kV

Terminálok mellékelve FC előlapi csatlakozó terminál

Túlfeszültség
kategória IV

Szerelési pozíció Bármely

Szigetelési feszültség (Ui) 690 V

Upline/downline tápegység Igen

Hőszabályozás -

Elektromos élettartam (415Vac) 10.000 ciklus

Mágneses szabályozás -

Mechanikai élettartam 20.000 cycles

Semleges védelem -

Üzemi hőmérséklet -5°C +65°C

Teljes teljesítményveszteség 61.6 W

Tárolási hőmérséklet -20° +65°

Névleges rövidzárlati áramtermelő kapacitás (Icm) 2,8

Súly (kg) 0.9

Névleges rövid idejű ellenállási áram 0,3 s-ra (Icw) 2 kA

Szélesség 100 mm

Idn szabályozás -

Magasság 130 mm

DT szabályozás -

Mélység 68 mm

ÜZEMI SZAKÍTÓSZILÁRDSÁG (ICU) -

NÉVLEGES SZAKÍTÓSZILÁRDSÁG (ICS) -

220/240Vac -

400/415Vac -

440Vac -

525Vac -

690Vac -

250Vdc -

Ware Number 85362010

Product Data Sheet

Műszaki jellemzők - IT

Műszaki jellemzők - EN

Katalógus; EN

Katalógus; IT

Műszaki jellemzők - ES

Használati útmutató

Információk és általános javaslatok

Menjen a letöltési területre Menjen a letöltési területre

CE jelölés

EQUIPMENT AND NOTES

MEGJEGYZÉSEK: EN 50022 szabványú kalapsínre szereléshez használja a GWD8875 rögzítőelemet.
Az EN 50022 kalapsínen elfoglalt hely körülbelül 4 modul a 3P változatok esetén és 6 modul a 4P változatok esetén.
TARTOZÉKOK: Elülső csatlakozók (FC).
