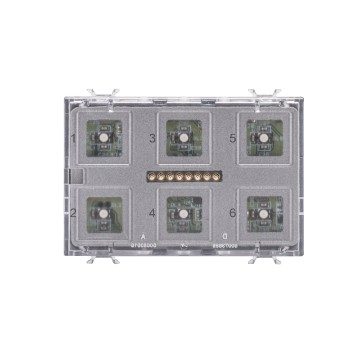

ÉRINTŐS NYOMÓGOMB PANEL MODUL - KNX - 6 CSATORNÁS - CSERÉLHETŐ SZIMBÓLUMOKKAL - 3 MODULOS - CHORUSMART

Kód: GWA9421

Technikai adatlap letöltése

Választék: Home & Building Pro

KNX protokollon alapuló rendszer, amely alkalmas a lakossági és kis-közepes irodák fejlett automatizálási megoldásaihoz. A termékcsomag nagymértékben személyre szabható, akár minden funkcióval kiegészítve, és harmadik féltől származó integrálható eszközökkel és rendszerekkel (video kaputelefon, intelligens zárak, szórakozás) kombinálva. Vezérelhető az applikáció, hangasszisztens vagy érintőpanelek segítségével. A Home and Building PRO segítségével a ZigBee eszközöket is kezelheti, és kommunikálhat a Google Home IoT platformokkal, az Amazon Alexával és az IFTTT-vel.

IP20

Technikai információ

Információ

Letöltés

Software

Tanúsítványok

Kommunikáció KNX

DIN modulok száma 3

Áramellátás Via KNX BUS, 29V DC SELV

Interfészek KNX TP1

A KNX-busz által felvett áram (mA) 25mA max

Kimenő csatornák száma 6

Csatlakozás a KNX buszhoz KNX busz terminál

Üzemi hőmérséklet -5 ÷ +45 °C

Tárolási hőmérséklet -25 ÷ +55 °C

IP védettség szintje IP20

Szabvány Low Voltage Directive 2014/35/EU Electromagnetic Compatibility Directive 2014/30/EU,_x000D_ EN 50491, EN 60669-2-5

Szín -

Ware Number 85389099

Product Data Sheet

Műszaki jellemzők

Technical manual (IT)

Technical manual (EN)

User guide (IT-EN-FR-ES-DE)

User guide (PT-RO-AR-TR-HU)

ETS3 Adatbázis

ETS4 Adatbázis

DXF rajz

Menjen a letöltési területre Menjen a letöltési területre

KNX

Mutasson többet

SMART GATEWAY

Mutasson többet

PRICE

Mutasson többet

PBT-Q

Mutasson többet

CADpro

Mutasson többet

PROJEX

Mutasson többet

Menjen a szoftver területre Menjen a szoftver területre

CE marking

Display the certificate

EQUIPMENT AND NOTES

MŰSZAKI JELLEMZŐK: KNX modul 6 független csatornával. Minden csatorna egy éjszakai jelzőfényt biztosító RGB LED-el vagy a kapcsolódó fogyasztó állapotát jelző LED-el társított. Minden csatorna személyre szabható az öntapadós ikonkészlet segítségével. ICE Touch KNX üveg díszítőkerettel (cikkszám: GW16946CB, GW16946CN, GW16946CT) szerelhető. Az eszköz érintésvezérlése csak a felszerelt díszítőkeret segítségével aktiválható, ezért a modul konfigurálásához az ICE Touch KNX díszítőkereteket, vagy pedig a teszt díszítőkeretet (GW16950) kell használni. ETS szoftverrel konfigurálható.
ALKALMAZÁSOK: Bekapcsolás-Kikapcsolás utasítások, kapcsolási és kapcsolási sorrend utasítások, időzítési utasítások, több nyomásos vezérlési utasítások, prioritás vezérlési utasítások, redőny vezérlési utasítások (szimpla vagy dupla nyomógomb), fényerő-szabályozási utasítások (szimpla vagy dupla nyomógomb) és jelenet vezérlési utasítások (tárolás és aktiválás) küldése.
MEGJEGYZÉSEK: Gyűjtősín-rendszerhez való csatlakozást biztosító sorkapoccsal szerelve, tartozék szimbólumokkal a csatornák személyre szabhatósága érdekében.
