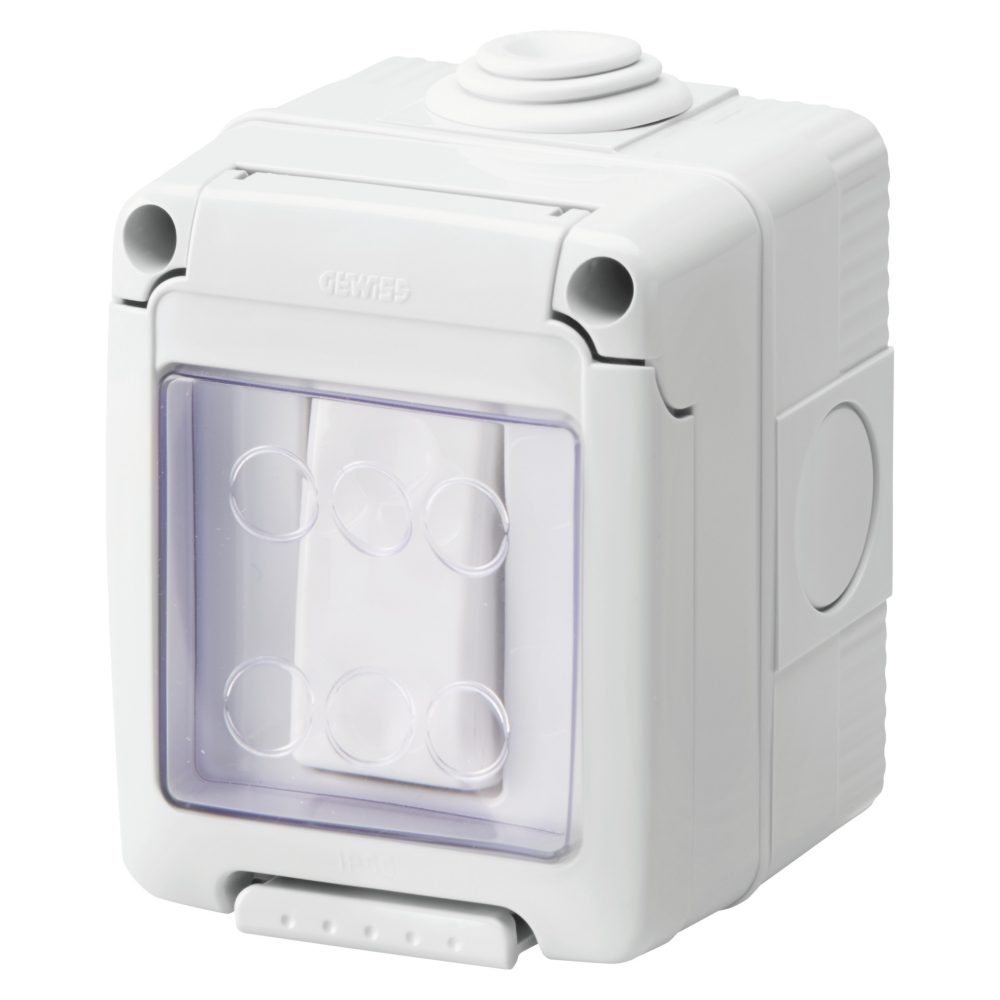

SYSTEM SZERELVÉNYEKKEL SZERELT VÍZMENTES SZERELVÉNYDOBOZOK - EGYPÓLUSÚ KAPCS. 1P 16AX - IP55 - SZÜRKE RAL 7035

Kód: GW27831

Választék: 27 COMBI
Falra szerelhető elosztószekrények és moduláris berendezések

Komplett, sokoldalú moduláris szerelvénydoboz rendszer, amely tökéletesen illeszkedik a SYSTEM háztartási sorozat elemeihez, és kielégíti a lakások, illetve a kereskedelmi és ipari létesítmények magas szintű védelmi követelményeit. A 27 COMBI sorozat termékei IP40 védettséggel rendelkező, és IP55 és IP65 védettséggel rendelkező vízmentes változatokban is elérhetőek bármely kültéri alkalmazáshoz, akár szélsőséges légköri feltételeknek kitett környezetben való alkalmazásra is.

IP55

650 °C

70°C

Technikai információ

Információ

Letöltés

Software

Tanúsítványok

Leírás Egypólusú kapcsoló 1P - 16AX

Elektromos feszültség 250 V ac

Szín Szürke RAL 7035

Ajtó típus Membránnal

Ajtó szín Átlátszó

Ø23 átmérőjű kikönnyítések száma 3 az oldalakon / 1 az alján

Ø23 átmérőjű lyukak száma kábel tömszelencével 1

Kikönnyítések típusa Szerszámmal eltávolítható

IP védettség szintje IP55

Érintésvédelmi osztály II

Fedél csavarok Rozsdamentes acél

Csavarozási nyomaték 0.8 NM

Külső méretek HxMxM (mm) 66x82x65

Izzóhuzalos vizsgálat 650 °C

Hőállóság (golyós nyomópróba) 70°C

Szabvány EN 60669-1

Üzembe helyezési hőmérséklet -25 +60°C

Elektronikai kód 0130

Ware Number 85371098

Product Data Sheet

Letöltés

Műszaki jellemzők

Letöltés

Etichetta Garanzia Estesa

Letöltés

BOM modell

Letöltés

Menjen a letöltési területre Menjen a letöltési területre

CADpro

Letöltés Mutasson többet

37-08

Letöltés Mutasson többet

REVIT Plugin

Letöltés Mutasson többet

PRICE

Letöltés Mutasson többet

CAP

Letöltés Mutasson többet

AUTOCAD Plugin

Letöltés Mutasson többet

Menjen a szoftver területre Menjen a szoftver területre

CE jelölés

Letöltés

Megfelelőségi tanúsítvány

REACH information

Letöltés

EQUIPMENT AND NOTES

MŰSZAKI JELLEMZŐK: IP55 védettségi szint zárt ajtó esetén. Szerszámmal eltávolítható kikönnyítések. A szerelvénydobozok előkészítésre kerültek a GW26407 földelő sorkapocs bekötéséhez. A teljes szigetelés a GW44622 csavartakaró sapka segítségével érhető el. GW27836 - Izzó nélkül szállítva: S6x36 mm jelzőlámpa izzó szükséges 12/24V. GW27831, GW27832, GW27833, GW27834 a 230V LED izzók névleges teljesítménye: 200W.
TARTOZÉKOK: Kábel tömszelence 4-14 mm átmérőjű vezetékekhez és 16-20 mm átmérőjű védőcsövekhez.
