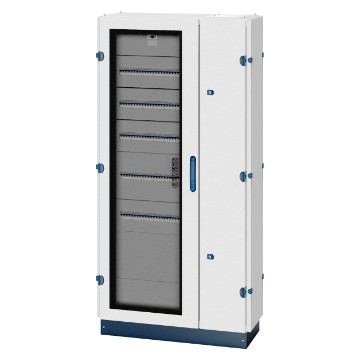

QDX 630 H sorozat Monoblokk és moduláris elosztótáblák 630A-ig - IP55

QDX 630 H sorozat Monoblokk és moduláris elosztótáblák 630A-ig - IP55

A QDX 630 H elosztószekrény-család két különböző szerelési változatban érhető el: falra szerelhető és álló. Hegesztett fémlemezből készült monoblokk szerkezettel a falra szerelhető változathoz és moduláris szerkezettel, illetve teljesen levehető előlappal az álló változathoz. Ideális minden olyan alkalmazáshoz, ahol maximális védelemre van szükség a külső hatásokkal szemben.

Elosztószekrények - Védettségi szint ajtó alkalmazása esetén: IP55

Falra szerelhető elosztótáblák

Ház
Ház
Gewiss-kód
Funkcionális méret SzxM (mm)
Külső méretek SzxM (mm)

Gewiss-kód GWD3101
Funkcionális méret SzxM (mm) 600x1000x200
Külső méretek SzxM (mm) 620x1060x215
Ugrás
Gewiss-kód GWD3102
Funkcionális méret SzxM (mm) 600x1200x200
Külső méretek SzxM (mm) 620x1260x215
Ugrás
Gewiss-kód GWD3103
Funkcionális méret SzxM (mm) (600+200)x1000x200
Külső méretek SzxM (mm) 840x1060x215
Ugrás
Gewiss-kód GWD3104
Funkcionális méret SzxM (mm) (600+200)x1200x200
Külső méretek SzxM (mm) 840x1260x215
Ugrás
Gewiss-kód GWD3105
Funkcionális méret SzxM (mm) 850x1000x200
Külső méretek SzxM (mm) 820x1060x215
Ugrás
Gewiss-kód GWD3106
Funkcionális méret SzxM (mm) 850x1200x200
Külső méretek SzxM (mm) 820x1260x215
Ugrás
Gewiss-kód GWD3107
Funkcionális méret SzxM (mm) 600x1000x300
Külső méretek SzxM (mm) 620x1060x305
Ugrás
Gewiss-kód GWD3108
Funkcionális méret SzxM (mm) 600x1200x300
Külső méretek SzxM (mm) 620x1260x305
Ugrás
Gewiss-kód GWD3109
Funkcionális méret SzxM (mm) (600+200)x1000x300
Külső méretek SzxM (mm) 840x1060x305
Ugrás
Gewiss-kód GWD3110
Funkcionális méret SzxM (mm) (600+200)x1200x300
Külső méretek SzxM (mm) 840x1260x305
Ugrás
Gewiss-kód GWD3111
Funkcionális méret SzxM (mm) 850x1000x300
Külső méretek SzxM (mm) 820x1060x305
Ugrás
Gewiss-kód GWD3112
Funkcionális méret SzxM (mm) 850x1200x300
Külső méretek SzxM (mm) 820x1260x305
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Padlóhoz rögzíthető, álló elosztótáblák - Szimpla

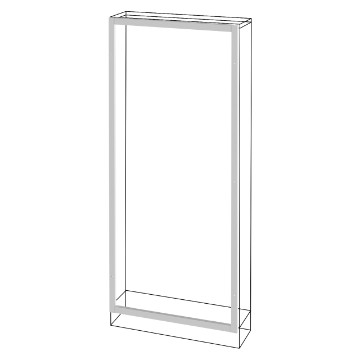

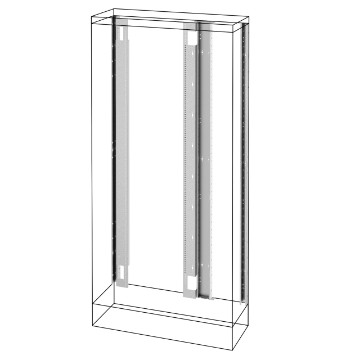

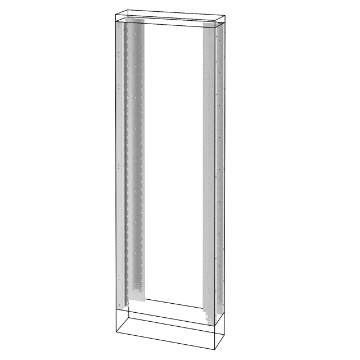

Tartóoszlopok és funkcionális keretek
Tartóoszlopok és funkcionális keretek
Gewiss-kód
Funkcionális méret
MxM (mm)
Külső méretek
MxM (mm)

Gewiss-kód GWD3147
Funkcionális méret
MxM (mm) 1600x250
Külső méretek
MxM (mm) 1700x250
Ugrás
Gewiss-kód GWD3148
Funkcionális méret
MxM (mm) 1600x400
Külső méretek
MxM (mm) 1700x400
Ugrás
Gewiss-kód GWD3149
Funkcionális méret
MxM (mm) 1800x250
Külső méretek
MxM (mm) 1900x250
Ugrás
Gewiss-kód GWD3150
Funkcionális méret
MxM (mm) 1800x400
Külső méretek
MxM (mm) 1900x400
Ugrás
Gewiss-kód GWD3152
Funkcionális méret
MxM (mm) 2000x250
Külső méretek
MxM (mm) 2100x250
Ugrás
Gewiss-kód GWD3153
Funkcionális méret
MxM (mm) 2000x400
Külső méretek
MxM (mm) 2100x400
Ugrás

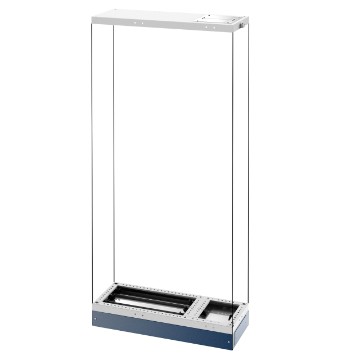

Padlóhoz rögzíthető, álló elosztótáblák oldalsó kábelrekesszel

Lábazatok és tető
Lábazatok és tető
Gewiss-kód
Funkcionális méret SzxM (mm)
Külső méretek SzxM (mm)

Gewiss-kód GWD3135
Funkcionális méret SzxM (mm) (600+300)x250
Külső méretek SzxM (mm) 945x250
Ugrás
Gewiss-kód GWD3136
Funkcionális méret SzxM (mm) (600+300)x400
Külső méretek SzxM (mm) 945x400
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Ajtók

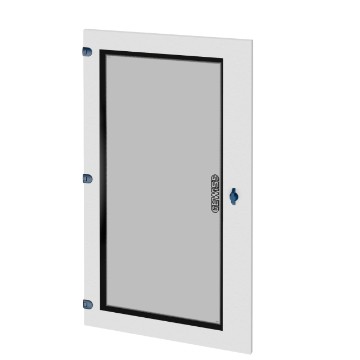

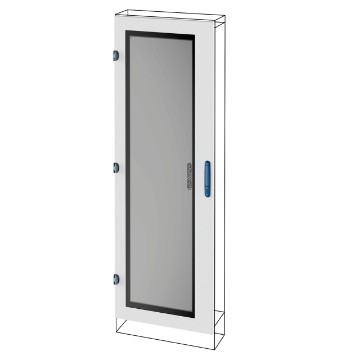

Üveg ajtók
Üveg ajtók
Gewiss-kód
Elosztószekrény méret
SzxM (mm)

Gewiss-kód GWD3199
Elosztószekrény méret
SzxM (mm) 600x1600
Ugrás
Gewiss-kód GWD3200
Elosztószekrény méret
SzxM (mm) 600x1800
Ugrás
Gewiss-kód GWD3201
Elosztószekrény méret
SzxM (mm) 600x2000
Ugrás
Gewiss-kód GWD3202
Elosztószekrény méret
SzxM (mm) 850x1600
Ugrás
Gewiss-kód GWD3203
Elosztószekrény méret
SzxM (mm) 850x1800
Ugrás
Gewiss-kód GWD3204
Elosztószekrény méret
SzxM (mm) 850x2000
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

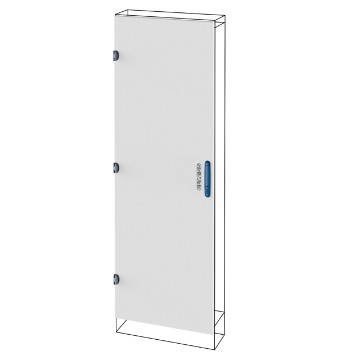

Teli ajtók
Teli ajtók
Gewiss-kód
Elosztószekrény méret
SzxM (mm)

Gewiss-kód GWD3205
Elosztószekrény méret
SzxM (mm) 600x1600
Ugrás
Gewiss-kód GWD3206
Elosztószekrény méret
SzxM (mm) 600x1800
Ugrás
Gewiss-kód GWD3207
Elosztószekrény méret
SzxM (mm) 600x2000
Ugrás
Gewiss-kód GWD3208
Elosztószekrény méret
SzxM (mm) 850x1600
Ugrás
Gewiss-kód GWD3209
Elosztószekrény méret
SzxM (mm) 850x1800
Ugrás
Gewiss-kód GWD3210
Elosztószekrény méret
SzxM (mm) 850x2000
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

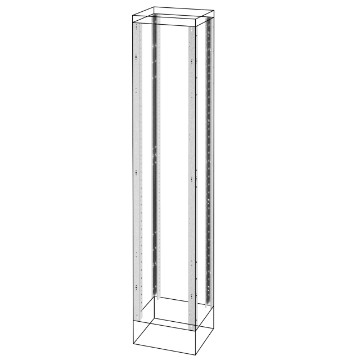

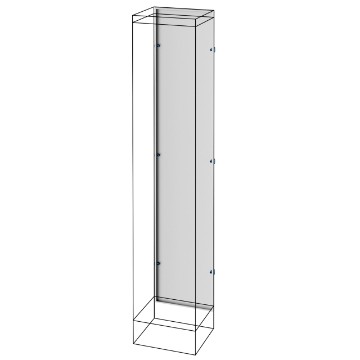

Külső kábelrekesz

Lábazatok és tetők
Lábazatok és tetők
Gewiss-kód
Funkcionális méret SzxM (mm)
Külső méretek SzxM (mm)

Gewiss-kód GWD3143
Funkcionális méret SzxM (mm) 400x250
Külső méretek SzxM (mm) 400x250
Ugrás
Gewiss-kód GWD3144
Funkcionális méret SzxM (mm) 400x400
Külső méretek SzxM (mm) 400x400
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Előlapi konfiguráció

Kalapsínre szerelhető készülék

Kalapsínnel szerelt ablakos panelek
Kalapsínnel szerelt ablakos panelek
Gewiss-kód
Modulok száma
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3301
Modulok száma 24
Funkcionális méret SzxM (mm) 600x150
Ugrás
Gewiss-kód GWD3302
Modulok száma 24
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3303
Modulok száma 24
Funkcionális méret SzxM (mm) 600x300
Ugrás
Gewiss-kód GWD3304
Modulok száma 35
Funkcionális méret SzxM (mm) 850x150
Ugrás
Gewiss-kód GWD3305
Modulok száma 35
Funkcionális méret SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3306
Modulok száma 35
Funkcionális méret SzxM (mm) 850x300
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Kalapsín tartó pár
Kalapsín tartó pár
Gewiss-kód
Elosztószekrény mélység
M (mm)
Megfelel a következő alapanyagokhoz

Gewiss-kód GWD3311
Elosztószekrény mélység
M (mm) 200 / 250
Megfelel a következő alapanyagokhoz Moduláris készülékek - 90 sorozat
Ugrás
Gewiss-kód GWD3312
Elosztószekrény mélység
M (mm) 200 / 250
Megfelel a következő alapanyagokhoz Öntöttházas megszakító, MSX/D/M/c 160-250
Ugrás
Gewiss-kód GWD3313
Elosztószekrény mélység
M (mm) 400
Megfelel a következő alapanyagokhoz Moduláris készülékek - 90 sorozat
Ugrás
Gewiss-kód GWD3314
Elosztószekrény mélység
M (mm) 400
Megfelel a következő alapanyagokhoz Öntöttházas megszakító, MSX/D/M/c 160-250
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Szerelőlapra szerelhető MSX öntöttházas megszakítók

Beszerelő készlet maximum 630A, fix változatú megszakítók vízszintes pozícióba történő szereléséhez
Beszerelő készlet maximum 630A, fix változatú megszakítók vízszintes pozícióba történő szereléséhez
Gewiss-kód
Funkcionális szélesség
Beszerelés
Megfelel a következő alapanyagokhoz
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3501
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/M160c
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3502
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D125
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3503
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D/M/c 160-250
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3504
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSXE160-250
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3505
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/E/M400-630
Funkcionális méret SzxM (mm) 600x300
Ugrás
Gewiss-kód GWD3509
Funkcionális szélesség 850 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/M160c
Funkcionális méret SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3510
Funkcionális szélesség 850 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D125
Funkcionális méret SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3511
Funkcionális szélesség 850 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D/M/c 160-250
Funkcionális méret SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3512
Funkcionális szélesség 850 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSXE160-250
Funkcionális méret SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3513
Funkcionális szélesség 850 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/E/M400-630
Funkcionális méret SzxM (mm) 850x300
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Beszerelő készlet maximum 630A, fix változatú megszakítók függőleges pozícióba történő szereléséhez
Beszerelő készlet maximum 630A, fix változatú megszakítók függőleges pozícióba történő szereléséhez
Gewiss-kód
Funkcionális szélesség
Beszerelés
Megfelel a következő alapanyagokhoz
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3517
Funkcionális szélesség 600 mm
Beszerelés Függőleges
Megfelel a következő alapanyagokhoz MSX/D/M/c 160-250
Funkcionális méret SzxM (mm) 600x300
Ugrás
Gewiss-kód GWD3518
Funkcionális szélesség 600 mm
Beszerelés Függőleges
Megfelel a következő alapanyagokhoz MSXE160-250
Funkcionális méret SzxM (mm) 600x300
Ugrás
Gewiss-kód GWD3519
Funkcionális szélesség 600 mm
Beszerelés Függőleges
Megfelel a következő alapanyagokhoz MSX/E/M400-630
Funkcionális méret SzxM (mm) 600x500
Ugrás
Gewiss-kód GWD3523
Funkcionális szélesség 850 mm
Beszerelés Függőleges
Megfelel a következő alapanyagokhoz MSX/D/M/c 160-250
Funkcionális méret SzxM (mm) 850x300
Ugrás
Gewiss-kód GWD3524
Funkcionális szélesség 850 mm
Beszerelés Függőleges
Megfelel a következő alapanyagokhoz MSXE160-250
Funkcionális méret SzxM (mm) 850x300
Ugrás
Gewiss-kód GWD3525
Funkcionális szélesség 850 mm
Beszerelés Függőleges
Megfelel a következő alapanyagokhoz MSX/E/M400-630
Funkcionális méret SzxM (mm) 850x500
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Beszerelő készlet maximum 630A, fix változatú, forgókaros öntöttházas megszakítókhoz
Beszerelő készlet maximum 630A, fix változatú, forgókaros öntöttházas megszakítókhoz
Gewiss-kód
Funkcionális szélesség
Beszerelés
Megfelel a következő alapanyagokhoz
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3531
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/M160c
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3532
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/M250c
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3533
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D125
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3534
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D160-250
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3535
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSXE160-250
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3536
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/E/M400-630
Funkcionális méret SzxM (mm) 600x300
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Beszerelő készlet maximum 630A, fix változatú, motor védelmi készülékkel rendelkező megszakítókhoz
Beszerelő készlet maximum 630A, fix változatú, motor védelmi készülékkel rendelkező megszakítókhoz
Gewiss-kód
Funkcionális szélesség
Beszerelés
Megfelel a következő alapanyagokhoz
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3541
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D125
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3542
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/D/M/c 160-250
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3543
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSXE160-250
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3544
Funkcionális szélesség 600 mm
Beszerelés Vízszintes
Megfelel a következő alapanyagokhoz MSX/E/M400-630
Funkcionális méret SzxM (mm) 600x300
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Szerelőlapra szerelhető MSS szakaszoló kapcsolók

Beszerelő készlet fix változató szakaszoló kapcsolókhoz 630 A-ig
Beszerelő készlet fix változató szakaszoló kapcsolókhoz 630 A-ig
Gewiss-kód
Funkcionális szélesség
Beszerelés
Megfelel a következő alapanyagokhoz
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3551
Funkcionális szélesség 600 mm
Beszerelés Vízszintes/Függőleges
Megfelel a következő alapanyagokhoz MSS 250
Funkcionális méret SzxM (mm) 600x300
Ugrás
Gewiss-kód GWD3553
Funkcionális szélesség 600 mm
Beszerelés Vízszintes/Függőleges
Megfelel a következő alapanyagokhoz MSS 630
Funkcionális méret SzxM (mm) 600x400
Ugrás
Gewiss-kód GWD3552
Funkcionális szélesség 850 mm
Beszerelés Vízszintes/Függőleges
Megfelel a következő alapanyagokhoz MSS 250
Funkcionális méret SzxM (mm) 850x300
Ugrás
Gewiss-kód GWD3554
Funkcionális szélesség 850 mm
Beszerelés Vízszintes/Függőleges
Megfelel a következő alapanyagokhoz MSS 630
Funkcionális méret SzxM (mm) 850x400
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Előlapok

Teli előlapok
Teli előlapok
Gewiss-kód
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3321
Funkcionális méret SzxM (mm) 600x100
Ugrás
Gewiss-kód GWD3322
Funkcionális méret SzxM (mm) 600x150
Ugrás
Gewiss-kód GWD3323
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3324
Funkcionális méret SzxM (mm) 600x300
Ugrás
Gewiss-kód GWD3325
Funkcionális méret SzxM (mm) 600x400
Ugrás
Gewiss-kód GWD3326
Funkcionális méret SzxM (mm) 600x600
Ugrás
Gewiss-kód GWD3327
Funkcionális méret SzxM (mm) 850x100
Ugrás
Gewiss-kód GWD3328
Funkcionális méret SzxM (mm) 850x150
Ugrás
Gewiss-kód GWD3329
Funkcionális méret SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3330
Funkcionális méret SzxM (mm) 850x300
Ugrás
Gewiss-kód GWD3331
Funkcionális méret SzxM (mm) 850x400
Ugrás
Gewiss-kód GWD3332
Funkcionális méret SzxM (mm) 850x600
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Belső konfiguráció

Hátsó szerelőlapok

Hátsó szerelőlap nem moduláris eszközökhöz
Hátsó szerelőlap nem moduláris eszközökhöz
Gewiss-kód
Funkcionális méret SzxM (mm)

Gewiss-kód GWD3336
Funkcionális méret SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3337
Funkcionális méret SzxM (mm) 600x400
Ugrás
Gewiss-kód GWD3338
Funkcionális méret SzxM (mm) 600x600
Ugrás
Gewiss-kód GWD3339
Funkcionális méret SzxM (mm) 600x800
Ugrás
Gewiss-kód GWD3340
Funkcionális méret SzxM (mm) 600x1000
Ugrás
Gewiss-kód GWD3341
Funkcionális méret SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3342
Funkcionális méret SzxM (mm) 850x400
Ugrás
Gewiss-kód GWD3343
Funkcionális méret SzxM (mm) 850x600
Ugrás
Gewiss-kód GWD3344
Funkcionális méret SzxM (mm) 850x800
Ugrás
Gewiss-kód GWD3345
Funkcionális méret SzxM (mm) 850x1000
Ugrás
Gewiss-kód GWD3346
Funkcionális méret SzxM (mm) 600x1800
Ugrás
Gewiss-kód GWD3347
Funkcionális méret SzxM (mm) 600x2000
Ugrás
Gewiss-kód GWD3348
Funkcionális méret SzxM (mm) 850x1800
Ugrás
Gewiss-kód GWD3349
Funkcionális méret SzxM (mm) 850x2000
Ugrás
ÖSSZES MEGTEKINTÉSE
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

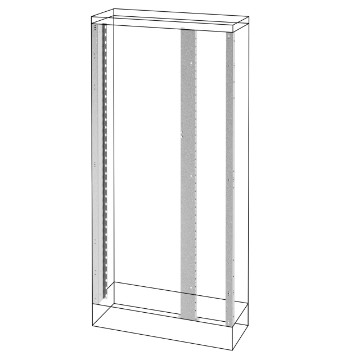

Elválasztók

Függőleges elválasztók
Függőleges elválasztók
Gewiss-kód
Elosztószekrény méret
MxM (mm)
Darabok
száma

Gewiss-kód GWD3365
Elosztószekrény méret
MxM (mm) 1600x250
Darabok
száma 1
Ugrás
Gewiss-kód GWD3366
Elosztószekrény méret
MxM (mm) 1800x250
Darabok
száma 1
Ugrás
Gewiss-kód GWD3367
Elosztószekrény méret
MxM (mm) 2000x250
Darabok
száma 1
Ugrás
Gewiss-kód GWD3368
Elosztószekrény méret
MxM (mm) 1600x400
Darabok
száma 1
Ugrás
Gewiss-kód GWD3369
Elosztószekrény méret
MxM (mm) 1800x400
Darabok
száma 1
Ugrás
Gewiss-kód GWD3370
Elosztószekrény méret
MxM (mm) 2000x400
Darabok
száma 1
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Kiegészítők

Tartozékok

Kalapsínre szereléshez szükséges szerszám
Kalapsínre szereléshez szükséges szerszám
Gewiss-kód
Megfelel a következő alapanyagokhoz

Gewiss-kód GWD3316
Megfelel a következő alapanyagokhoz Falra szerelhető és álló elosztószekrények
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Mélység adapter
Mélység adapter
Gewiss-kód
Hosszúság (mm)

Gewiss-kód GWD3317
Hosszúság (mm) 600
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Kalapsín takaró panel pár
Kalapsín takaró panel pár
Gewiss-kód
Hosszúság (mm)
Darabok
száma

Gewiss-kód GWD3318
Hosszúság (mm) 1000
Darabok
száma 2
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Fém előlapi profilok IP30 védettséggel rendelkező ajtó nélküli kiselosztóhoz
Fém előlapi profilok IP30 védettséggel rendelkező ajtó nélküli kiselosztóhoz
Gewiss-kód
Profil
Elosztószekrényekhez
Darabok
száma

Gewiss-kód GWD3224
Profil Vízszintes
Elosztószekrényekhez H=600 mm
Darabok
száma 2
Ugrás
Gewiss-kód GWD3225
Profil Vízszintes
Elosztószekrényekhez H=850 mm
Darabok
száma 2
Ugrás
Gewiss-kód GWD3226
Profil Függőleges
Elosztószekrényekhez Magasság=1600 mm
Darabok
száma 2
Ugrás
Gewiss-kód GWD3227
Profil Függőleges
Elosztószekrényekhez Magasság=1800 mm
Darabok
száma 2
Ugrás
Gewiss-kód GWD3228
Profil Függőleges
Elosztószekrényekhez Magasság=2000 mm
Darabok
száma 2
Ugrás
Kalapsín profilok
Kalapsín profilok
Gewiss-kód
Hosszúság
Keresztmetszet MXM (mm)
Profil

Gewiss-kód GW45413
Hosszúság 24 modul
Keresztmetszet MXM (mm) 35x15
Profil EN 50022 (DIN 35)
Ugrás
Gewiss-kód GW45414
Hosszúság 24 modul
Keresztmetszet MXM (mm) 35x15
Profil EN 50035 (G 32)
Ugrás
Gewiss-kód GW45418
Hosszúság 35 modul
Keresztmetszet MXM (mm) 35x15
Profil EN 50022 (DIN 35)
Ugrás
Gewiss-kód GW45419
Hosszúság 35 modul
Keresztmetszet MXM (mm) 35x15
Profil EN 50035 (G 32)
Ugrás
Gewiss-kód GW47691
Hosszúság 2000 mm
Keresztmetszet MXM (mm) 35x15
Profil EN 50022 (DIN 35)
Ugrás
Gewiss-kód GW47692
Hosszúság 2000 mm
Keresztmetszet MXM (mm) 32x15
Profil EN 50035 (G 32)
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Ventilátor készlet
Ventilátor készlet
Gewiss-kód
IP védettség
szintje
Névleges feszültség
Rögzítő furatok mérete (mm)
Csavarok középpont távolsága (mm)

Gewiss-kód GW46448
IP védettség
szintje IP44
Névleges feszültség 230 V - 50 / 60 Hz
Rögzítő furatok mérete (mm) 125x117
Csavarok középpont távolsága (mm) 123x115
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Tartozék lábazat
Tartozék lábazat
Gewiss-kód
Elosztószekrény méret
SzxM (mm)

Gewiss-kód GWD3407
Elosztószekrény méret
SzxM (mm) 400x250
Ugrás
Gewiss-kód GWD3408
Elosztószekrény méret
SzxM (mm) 600x250
Ugrás
Gewiss-kód GWD3409
Elosztószekrény méret
SzxM (mm) 850x250
Ugrás
Gewiss-kód GWD3410
Elosztószekrény méret
SzxM (mm) (600+300)x250
Ugrás
Gewiss-kód GWD3411
Elosztószekrény méret
SzxM (mm) 400x400
Ugrás
Gewiss-kód GWD3412
Elosztószekrény méret
SzxM (mm) 600x400
Ugrás
Gewiss-kód GWD3413
Elosztószekrény méret
SzxM (mm) 850x400
Ugrás
Gewiss-kód GWD3414
Elosztószekrény méret
SzxM (mm) (600+300)x400
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Csatlakozóelemek oldalirányú, egymás mellé történő csatlakoztatáshoz
Csatlakozóelemek oldalirányú, egymás mellé történő csatlakoztatáshoz
Gewiss-kód
Megfelel a következő alapanyagokhoz

Gewiss-kód GWD3217
Megfelel a következő alapanyagokhoz Padlóhoz rögzíthető elosztótáblák
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Összeépítő keret falra szerelhető elosztószekrények egymásra szereléséhez
Összeépítő keret falra szerelhető elosztószekrények egymásra szereléséhez
Gewiss-kód
Elosztószekrény méret
SzxM (mm)

Gewiss-kód GWD3121
Elosztószekrény méret
SzxM (mm) 600x200
Ugrás
Gewiss-kód GWD3122
Elosztószekrény méret
SzxM (mm) (600+200)x200
Ugrás
Gewiss-kód GWD3123
Elosztószekrény méret
SzxM (mm) 850x200
Ugrás
Gewiss-kód GWD3124
Elosztószekrény méret
SzxM (mm) 600x300
Ugrás
Gewiss-kód GWD3125
Elosztószekrény méret
SzxM (mm) (600+200)x300
Ugrás
Gewiss-kód GWD3126
Elosztószekrény méret
SzxM (mm) 850x300
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Dokumentumtartó öntapadós, szigetelő tulajdonságú alapanyagból, címke készlettel
Dokumentumtartó öntapadós, szigetelő tulajdonságú alapanyagból, címke készlettel
Gewiss-kód
Méretek: HxM (mm)

Gewiss-kód GW46447
Méretek: HxM (mm) 230x310
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Tartalékalkatrészek

Csavarbetétek
Csavarbetétek
Gewiss-kód
Megfelel a következő alapanyagokhoz

Gewiss-kód GWD3456
Megfelel a következő alapanyagokhoz Oldalpanelek
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Profiling
Személyre szabott megoldások Önnek
TERMÉKEK ÉS MEGOLDÁSOK AZ ÖN IGÉNYEIHEZ
vagy
Regisztráljon most
Hiba a kérelem küldésekor.
Kérjük, próbálja újra később!
Köszönjük!
A kérését sikeresen elküldtük
