BUSBAR Sorozat
Áram elosztó rendszerek elosztótáblákhoz

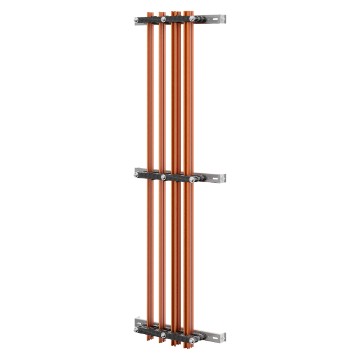

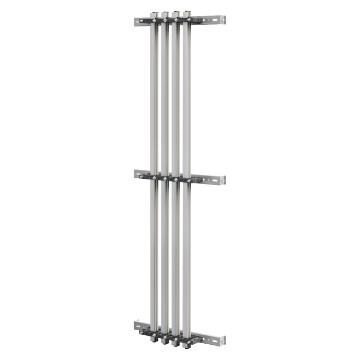

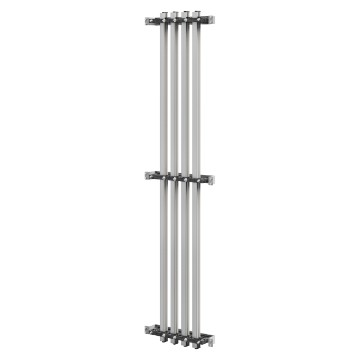

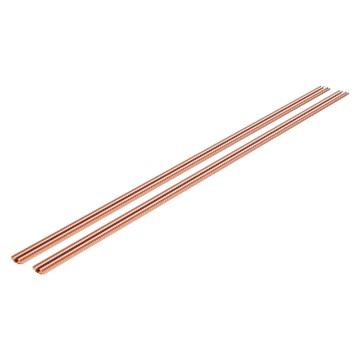

A BUSBAR gyűjtősín termékcsalád az egyenes és hajlított réz- és alumínium gyűjtősínekből készült elosztórendszereken kívül a GWFIX 100 vezeték-elosztó rendszerből áll (100A áramig), amely lehetővé teszi a beszerelési idő minimalizálását.
A KERESÉSE
Elosztó sorkapcsok
Vízszintes elválasztólap
Vízszintes 4 pólusú elosztó - 250 A előre kifúrt, M6 menetes gyűjtősínek
Gewiss-kód
A következő típusú elosztótáblákhoz
Modulok száma az EN 50022 szabvány szerinti modulok esetén
MŰSZAKI JELLEMZŐK: A csatlakozási kapacitás pólusonként kerül meghatározásra, hátsó szerelőlapra is rögzíthető. TARTOZÉKOK: Rögzítőelemek a funkcionális profilon. Védőlemezzel, rögzítőcsavarokkal és csavarokkal szerelhető a kábelek bemeneti és kimeneti csatlakozóihoz. MEGJEGYZÉSEK: 200 mm-es vagy annál magasabb előlappal alkalmazható.
4 pólusú vízszintes gyűjtősín elválasztó 400A M6 furatokkal ellátott gyűjtősínekkel
Gewiss-kód
A következő típusú elosztótáblákhoz
Modulok száma az EN 50022 szabvány szerinti modulok esetén
MŰSZAKI JELLEMZŐK: A csatlakozási kapacitás pólusonként kerül meghatározásra, hátsó szerelőlapra is rögzíthető. TARTOZÉKOK: Rögzítőelemek a funkcionális profilon. Védőlemezzel, rögzítőcsavarokkal és kapcsokkal szerelhető a kábelek bemeneti és kimeneti csatlakozóihoz. MEGJEGYZÉSEK: 200 mm-es vagy annál magasabb előlappal alkalmazható.
A GW45547 és GW45548 elválasztólapok nem használhatóak a 200mm mély QDX 630 L és a 250 mm mély QDX 630H elosztószekrényekhez.
Moduláris elosztók
Egypólusú moduláris elosztó sorkapocs - lapra vagy DIN sínre rögzíthető - IP20
Gewiss-kód
Névleges áramerősség (A)
Külső méretek HxMxM (mm)
Modulok száma az EN 50022 szabvány szerinti modulok esetén
MŰSZAKI JELLEMZŐK:meghúzási nyomaték: bemenő vezetékeknél: 4 Nm, kimenő vezetékeknél: 1,5 Nm. A csatlakozási kapacitás pólusonként kerül meghatározásra, és a csatlakozóval ellátott vezetékere vonatkozik.

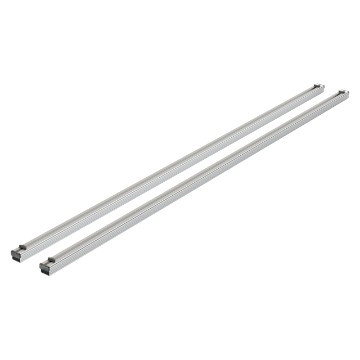

MŰSZAKI JELLEMZŐK: eloxált alumínium gyűjtősínek és nikkelezett érintkezők a kábelekkel, rugalmas és merev gyűjtősínekkel való csatlakozás biztosítása érdekében.

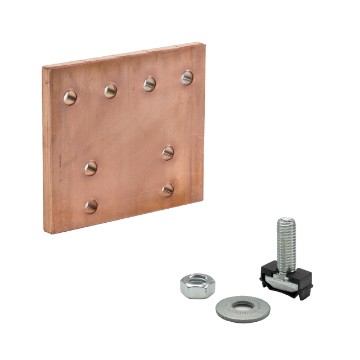

ALKALMAZÁSOK: függőleges és vízszintes gyűjtősínek csatlakoztatására használt illesztőelemek. MŰSZAKI JELLEMZŐK: a készlet tartalma:
: - 4 darab réz illesztőelem (keresztmetszet: 50x10mm, hossz: 100 mm)

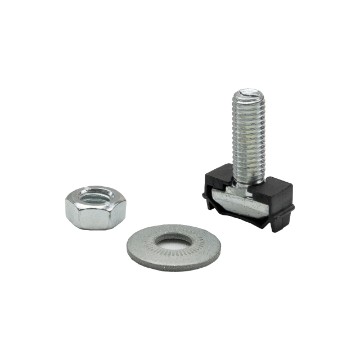

- 32 darab kalapácsfejű csavar, alátét és csavaranya.

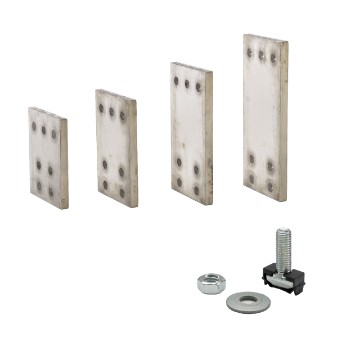

ALKALMAZÁSOK: függőleges és vízszintes gyűjtősínek csatlakoztatására használt illesztőelemek. MŰSZAKI JELLEMZŐK: a készlet tartalma
: - 4 darab réz illesztőelem
: - hossz: 95 mm (fázis 1)
- hossz: 125 mm (fázis 2)
- hossz: 155 mm (fázis 3)
- hossz: 185 mm (nullavezető)
- 12 darab kalapácsfejű csavar, alátét és csavaranya a GWD3773 és 20 darab kalapácsfejű csavar, alátét és csavaranya a GWD3774 illesztőelemek sínen való rögzítéséhez.

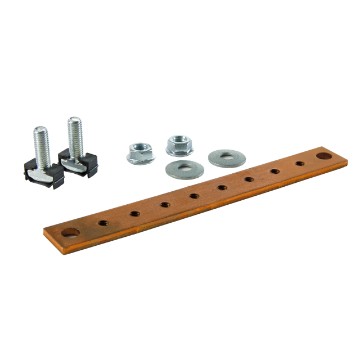

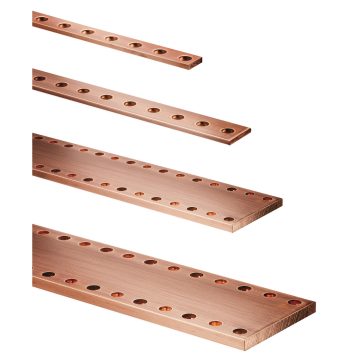

Furatolt csatlakozó elemek hajlított réz gyűjtősínekhez
ALKALMAZÁSOK: hajlított gyűjtősínek (réz és alumínium) kábelekkel és kábelcsatlakozókkal való csatlakoztatására használt illesztőelemek. MŰSZAKI JELLEMZŐK: a készlet tartalma
:- 4 darab M6 furatokkal ellátott gyűjtősín
- 8 darab 25x8 kalapácsfejű csavar, alátét és csavaranya az illesztőelemek sínen való rögzítéséhez.

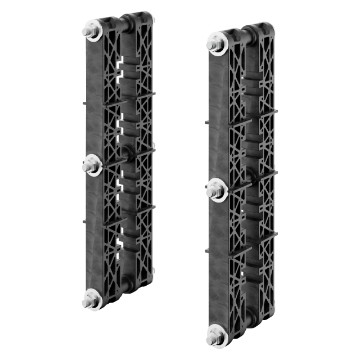

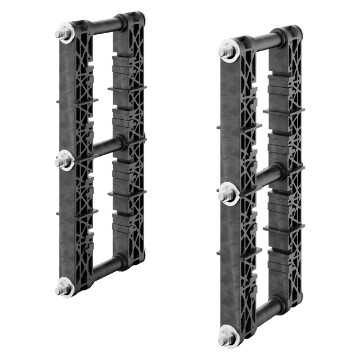

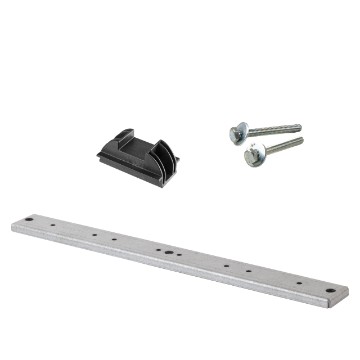

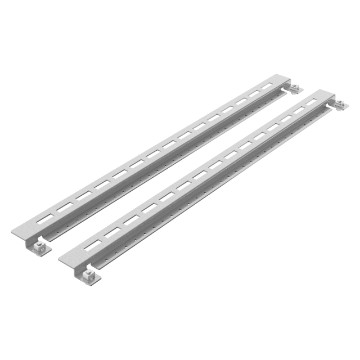

ALKALMAZÁSOK: rögzítőelemek a sínek függőleges helyzetben tartásához. MŰSZAKI JELLEMZŐK: a készlet tartalma
:- 1 fém rögzítőelem
- 4 műanyag lap
- 8 rögzítőcsavar
- 1 szerelőelem (minden termékkód esetén különböző).

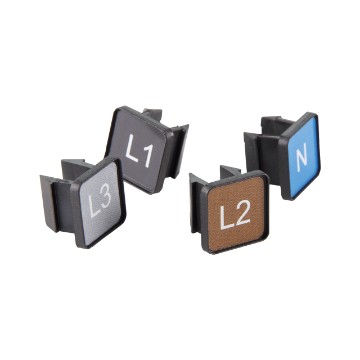

ALKALMAZÁSOK: fázis azonosító címkék (L1-L2-L3) és nullavezető azonosító címke (N) a réz és alumínium sínekhez. MEGJEGYZÉS: Mennyiségük (10 darab) utal az egyedi fázisok számára akár 40 darabig.

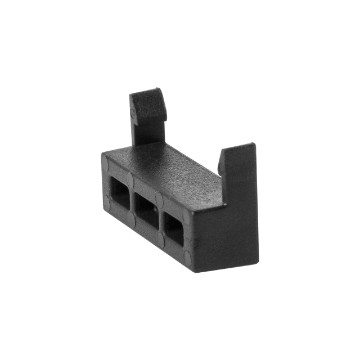

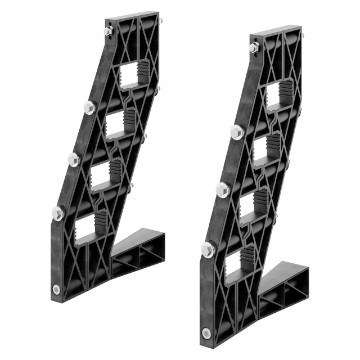

MEGJEGYZÉS: A GWD3711 kiegyenlítő egyenes gyűjtősín tartók 5 mm vastagságú egyenes gyűjtősíneihez alkalmas.
GWD3712 alkalmas egyenes gyűjtősín tartók 10 mm vastagságú egyenes gyűjtősíneihez.
