47 CVX 160 I Sorozat Süllyesztett elosztótáblák 160 A-ig

47 CVX 160 I Sorozat Süllyesztett elosztótáblák 160 A-ig

A CVX 160 I előre szerelt, süllyesztett elosztótáblák sorozata 160 A-ig terjedő változatokat tartalmaz, és lehetővé teszi a specifikus igényeknek megfelelő konfigurációk létrehozását, 96-144 modul férőhely kapacitással, három különböző, 600mm-től 1000-ig terjedő magassággal.

Szerkezetek

IP30 elosztó elosztótáblák

Előre szerelt elosztótáblák - festett acél lemez - Szín szürke RAL 7035 külső burkolati elemekkel moduláris szerelvényekhez - Ajtó nélkül
Előre szerelt elosztótáblák - festett acél lemez - Szín szürke RAL 7035 külső burkolati elemekkel moduláris szerelvényekhez - Ajtó nélkül
Gewiss-kód
Funkcionális méretek:
HxMxM (mm)
Doboz méretek
HxMxM (mm)
Külső méretek HxMxM (mm)
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén

Gewiss-kód GW47072
Funkcionális méretek:
HxMxM (mm) 600x600x105
Doboz méretek
HxMxM (mm) 680x670x105
Külső méretek HxMxM (mm) 730x706x25
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 96 (24x4)
Ugrás
Gewiss-kód GW47073
Funkcionális méretek:
HxMxM (mm) 600x800x105
Doboz méretek
HxMxM (mm) 680x870x105
Külső méretek HxMxM (mm) 730x906x25
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 120 (24x5)
Ugrás
Gewiss-kód GW47074
Funkcionális méretek:
HxMxM (mm) 600x1000x105
Doboz méretek
HxMxM (mm) 680x1070x105
Külső méretek HxMxM (mm) 730x1106x25
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 144 (24x6)
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

IP40 elosztó elosztótáblák

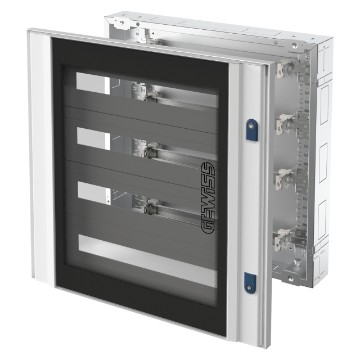

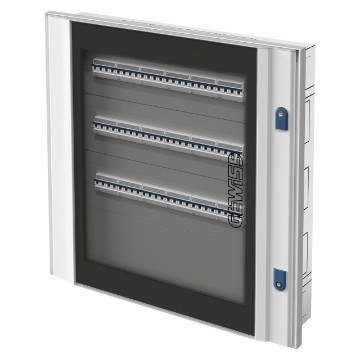

Előre szerelt elosztótáblák festett acéllemez alapanyagból - Szürke (RAL 7035) Külső burkolati elemekkel szerelendő füstszínű edzett biztonsági üveg ajtó 2 zárral
Előre szerelt elosztótáblák festett acéllemez alapanyagból - Szürke (RAL 7035) Külső burkolati elemekkel szerelendő füstszínű edzett biztonsági üveg ajtó 2 zárral
Gewiss-kód
Funkcionális méretek:
HxMxM (mm)
Doboz méretek
HxMxM (mm)
Külső méretek HxMxM (mm)
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén

Gewiss-kód GW47082
Funkcionális méretek:
HxMxM (mm) 600x600x105
Doboz méretek
HxMxM (mm) 680x670x105
Külső méretek HxMxM (mm) 730x706x65
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 96 (24x4)
Ugrás
Gewiss-kód GW47083
Funkcionális méretek:
HxMxM (mm) 600x800x105
Doboz méretek
HxMxM (mm) 680x870x105
Külső méretek HxMxM (mm) 730x906x65
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 120 (24x5)
Ugrás
Gewiss-kód GW47084
Funkcionális méretek:
HxMxM (mm) 600x1000x105
Doboz méretek
HxMxM (mm) 680x1070x105
Külső méretek HxMxM (mm) 730x1106x65
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 144 (24x6)
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

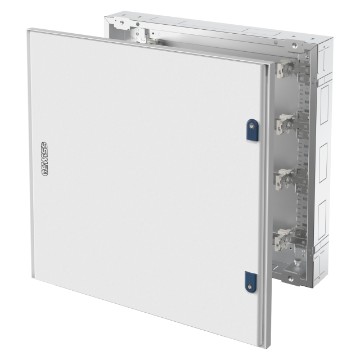

Előre szerelt elosztótáblák – festett acél lemez - Szín szürke RAL 7035 külső burkolati elemekkel moduláris szerelvényekhez teli fémlemez ajtó 2 zárral
Előre szerelt elosztótáblák – festett acél lemez - Szín szürke RAL 7035 külső burkolati elemekkel moduláris szerelvényekhez teli fémlemez ajtó 2 zárral
Gewiss-kód
Funkcionális méretek:
HxMxM (mm)
Doboz méretek
HxMxM (mm)
Külső méretek HxMxM (mm)
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén

Gewiss-kód GW47087
Funkcionális méretek:
HxMxM (mm) 600x600x105
Doboz méretek
HxMxM (mm) 680x670x105
Külső méretek HxMxM (mm) 730x706x34
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 96 (24x4)
Ugrás
Gewiss-kód GW47088
Funkcionális méretek:
HxMxM (mm) 600x800x105
Doboz méretek
HxMxM (mm) 680x870x105
Külső méretek HxMxM (mm) 730x906x34
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 120 (24x5)
Ugrás
Gewiss-kód GW47089
Funkcionális méretek:
HxMxM (mm) 600x1000x105
Doboz méretek
HxMxM (mm) 680x1070x105
Külső méretek HxMxM (mm) 730x1106x34
Modulok száma EN 50022 (DIN 35) szabvány szerinti modulok esetén 144 (24x6)
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Előlapi konfiguráció

Előlap

Előlap mérőberendezésekhez és háromállású kapcsolókhoz
Előlap mérőberendezésekhez és háromállású kapcsolókhoz
Gewiss-kód
Modulok
Külső méretek HxM (mm)
Háromállású kapcsolók száma x Ø furat átmérő
Berendezések száma x méretek

Gewiss-kód GW47177
Modulok 24
Külső méretek HxM (mm) 600x200
Háromállású kapcsolók száma x Ø furat átmérő 1 Ø9,5 mm
Berendezések száma x méretek 4 96x96 mm
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Belső konfiguráció

DIN sín készlet

Kalapsínek moduláris készülékekhez (90 sorozat) és műanyag öntöttházas megszakítókhoz 160 A-ig (MSX/M 160c, MSX/D 125, MSX/D 160 sorozat) - rögzítő és tartóelemekkel alkalmazandó
Kalapsínek moduláris készülékekhez (90 sorozat) és műanyag öntöttházas megszakítókhoz 160 A-ig (MSX/M 160c, MSX/D 125, MSX/D 160 sorozat) - rögzítő és tartóelemekkel alkalmazandó
Gewiss-kód
Modulok
Keresztmetszet MXM (mm)
Profil
Alapanyag

Gewiss-kód GW47251
Modulok 24
Keresztmetszet MXM (mm) 35x15
Profil EN 50022 (DIN 35)
Alapanyag Horganyzott fém
Ugrás
Gewiss-kód GW47252
Modulok 24
Keresztmetszet MXM (mm) 2x(35x7,5)
Profil Dupla EN 50022 (DIN 35)
Alapanyag Alumínium
Ugrás
Gewiss-kód GW47253
Modulok 24
Keresztmetszet MXM (mm) 32x15
Profil EN 50035 (G 32)
Alapanyag Horganyzott fém
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK

Kiegészítők

Tartozékok

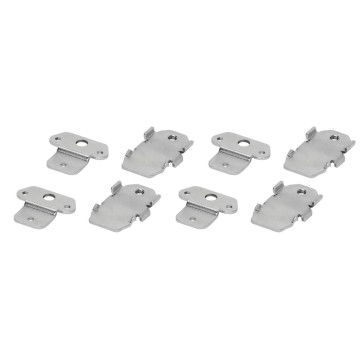

Tartóelemek kábelcsatorna rögzítéshez
Tartóelemek kábelcsatorna rögzítéshez
Gewiss-kód
Rögzítés típusa
Mennyiség

Gewiss-kód GW47194E
Rögzítés típusa Kapocs funkcionális profilra rögzítéshez
Mennyiség 2 darab
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Műanyag vakfedél profil - Szürke RAL 7035
Műanyag vakfedél profil - Szürke RAL 7035
Gewiss-kód
Modulok száma az EN 50022 szabvány szerinti modulok esetén

Gewiss-kód GW47291
Modulok száma az EN 50022 szabvány szerinti modulok esetén 24
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Mélység adapter
Mélység adapter
Gewiss-kód
Hosszúság (mm)

Gewiss-kód GWD3317
Hosszúság (mm) 600
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Perforált, menetes földelő sín
Perforált, menetes földelő sín
Gewiss-kód
Méretek: HxMxM (mm)
Menetes furatok szám/átmérője
Lépcsős fúrás
A következő típusú elosztószekrényekhez

Gewiss-kód GW47193
Méretek: HxMxM (mm) 575x20x5
Menetes furatok szám/átmérője 24xM6
Lépcsős fúrás 18 mm
A következő típusú elosztószekrényekhez Süllyesztett és felületre szerelhető
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
Ketreces anya
Ketreces anya
Gewiss-kód
Jellemzők

Gewiss-kód GW47195
Jellemzők Horganyzott acél
Ugrás
BERENDEZÉSEK ÉS MEGJEGYZÉSEK
