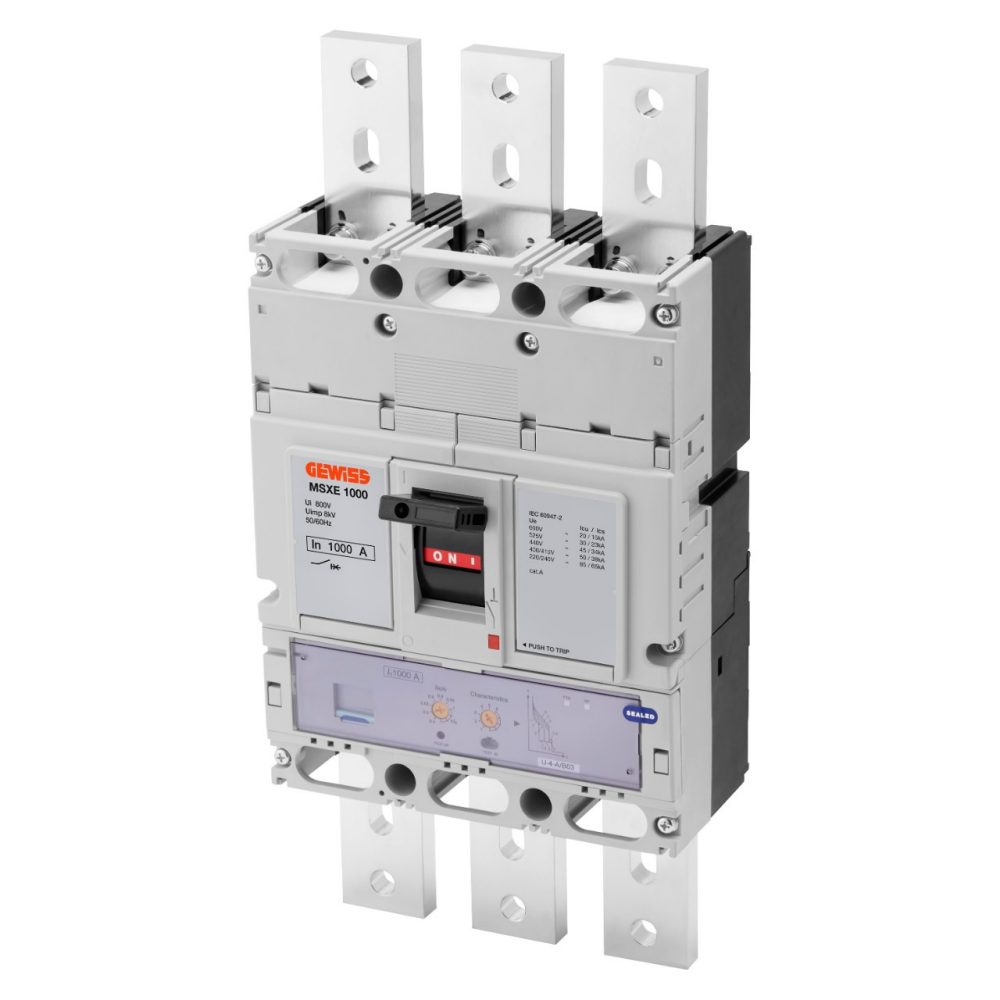

MSXE 1000 - MCCB'S AVEC DÉCHARGE ÉLECTRONIQUE - LSI - 50KA 3P 1000 A 690 V

Code: GWD9406
Gamme de produits: Gamme MSX
Disjoncteurs boîtier moulé distribution de puissance
La gamme de disjoncteurs boîtier moulé MSX est composée de disjoncteurs à déclenchement magnétothermique, de disjoncteurs à déclenchement magnétothermique et protection différentielle intégrée, de disjoncteurs à déclenchement électronique et d'interrupteurs-sectionneurs.

Informations techniques

Informations
Télécharger
Logiciel
Certificats
Description Interruttore automatico scatolato
Code MSXE 1000
Nombre de pôles 3P
Courant nominal 1000 A
Déclencheur Électronique
 ELECTRICAL CHARACTERISTICS -
MECHANICAL CHARACTERISTICS -
Norme IEC/EN 60947-2
Exécution Fixe
Catégorie d'utilisation A
Montage sur rail DIN Non
Fréquence nominale (Hz) 50 / 60
Accessorisable avec manœuvre motorisée Oui
Rated operating voltage (Ue) 690 Vac
Compatible inter-vérouillage Levier – Câble
Tension nominale tenue à l'impulsion (Uimp) 8 kV
Equipé de cosses FB avant étendu
Catégorie de surtension IV
Position de montage Tout
Tension d'isolement (Ui) 800 V
Upline/downline power supply Oui
Réglage thermique 0,4 - 0,5 - 0,63 - 0,8 - 0,9 - 0,95 - 1 x In
Electrical life (415Vac) 4000 cycles
Réglage magnétique Electronique LSI
Durée de vie mécanique 10000 cycles
Protection du neutre -
Température d'utilisation -5°C +65°C
Puissance dissipée totale 186 W
Température de stockage -20° +65°
Rated short-circuit current making capacity (Icm) -
Poids (kg) 11
Rated short-time withstand current for 0,3s (Icw) -
Largeur 210 mm
Idn regulation -
Hauteur 273 mm
DT regulation -
Profondeur 103 mm
SERVICE BREAKING CAPACITY (ICU) -
 RATED BREAKING CAPACITIY (ICS)  -
220/240Vac 85 kA
220/240Vac 85 kA
400/415Vac 50 kA
400/415Vac 50 kA
440Vac 50 kA
440Vac 50 kA
525Vac 30 kA
525Vac 30 kA
690Vac 20 kA
690Vac 20 kA
250Vdc -
250Vdc -
Ware Number 85362010

Product Data Sheet

Caractéristiques techniques - IT

Caractéristiques techniques - EN

Brochure - EN

Brochure - IT

Caractéristiques techniques - ES

Informations et recommandations générales

Manuel des instructions

PRICE

Estimation of electrical systems

Afficher plus

PROJEX

Conception de systèmes basse tension

Afficher plus

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus

PBT-Q

Tableaux électriques basse tension

Afficher plus

CADpro

Advanced design of electrical systems

Afficher plus

label CE

ÉQUIPEMENTS ET NOTES
ACCESSOIRES FOURNIS : fournis avec les bornes avant (FC) pour les versions de 800 A. Fournis avec des bornes avant étendues (FB) pour les versions de 1 000 A. Extension du levier de commande pour les opérations de fermeture et d’ouverture manuelles.
CARACTÉRISTIQUES : champ de régulation du courant Ir = 0,4 ÷ 1 x In.
Protection neutre de 100 % ou 50 %.
