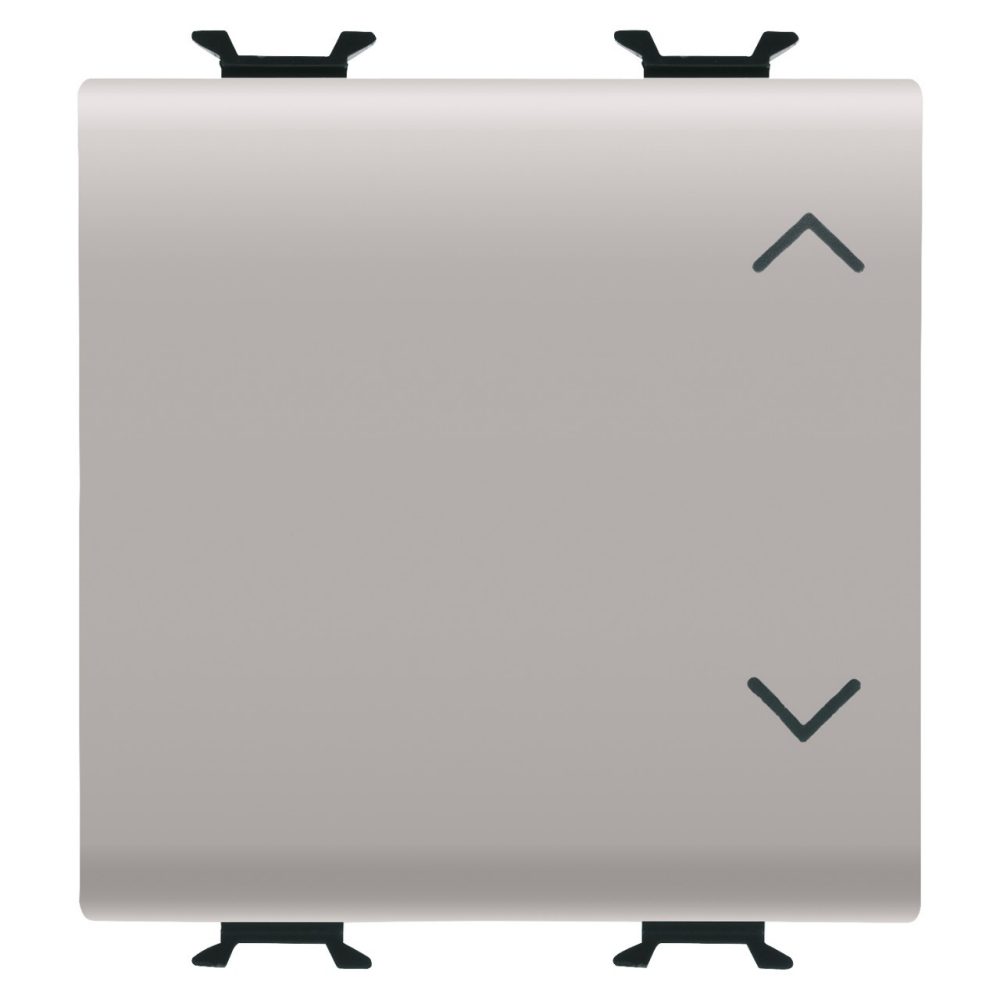

INTERRUPTEUR À TROIS VOIES 1P 250 Vca - 10AX - BOUTON NEUTRE - SYMBOLE HAUT-BAS - 2 MODULES - BEIGE NATUREL SATIN - CHORUSMART
Code:
GW13123
Gamme de produits: CHORUSMART - Appareillage mural
Mécanismes beige
L’appareillage mural ChoruSmart permet de créer une combinaison illimitée d’appareils et de plaques, grâce à une gamme complète qui couvre tous les besoins de conception, de fonctionnement et d’installation.
Couleurs et finitions : beige naturel satin, chaud et enveloppant. Fonctions illimitées dans les espaces réduits : la gamme ChoruSmart se compose de touches à bascule avec des modules ½, 1, 2 et 3, pour optimiser l’espace en fonction des besoins, ainsi que de touches axiales dans la version EVO ou SMART, pour répondre aux dernières exigences.
Couplage avant : le couplage avant permet d’assembler et de retirer rapidement et facilement les composants, sans avoir à retirer le support, un système unique pour toutes les plaques et tous les fruits.
Couleurs et finitions : beige naturel satin, chaud et enveloppant. Fonctions illimitées dans les espaces réduits : la gamme ChoruSmart se compose de touches à bascule avec des modules ½, 1, 2 et 3, pour optimiser l’espace en fonction des besoins, ainsi que de touches axiales dans la version EVO ou SMART, pour répondre aux dernières exigences.
Couplage avant : le couplage avant permet d’assembler et de retirer rapidement et facilement les composants, sans avoir à retirer le support, un système unique pour toutes les plaques et tous les fruits.
125 °C
850 °C
Informations techniques
Informations
Télécharger
Logiciel
Certificats
Catégorie
Commutateur
Couleur
Beige satiné naturel
Description
1P - 10AX
Tension
250 V ca
Norme
EN 60669-1
Tenue à la tension d'essai
2000 V à 50 Hz pendant 1 minute
Puissance nominale de lampes LED 230 V
100 W
Résistance d'isolement
> 5 MOhm
Bornes de câblage
À vis
Endurance (Nbre de manœuvres)
40 000 à In 250 V ca cosφ=0,6
Thermopression avec bille
125 °C
Test du fil incandescent
850 °C
Résistance des bornes à la traction des câbles
> 50 N
Capacité de serrage des bornes
câbles souples (mm²) min. 0,75 - max. 2x4
câbles souples (mm²) min. 0,75 - max. 2x4
Capacité de serrage des bornes
câbles rigides (mm²) min. 0,5 - max. 2x2,5
câbles rigides (mm²) min. 0,5 - max. 2x2,5
N. de modules
2
Bouton
Neutre
Symbole
HAUT-BAS
Matière
Technopolymère
Electrocod
0130
Ware Number
85365080
ÉQUIPEMENTS ET NOTES
CARACTÉRISTIQUES: mécanisme à trois positions. En position centrale (arrêt), les deux contacts sont ouverts.
APPLICATIONS: commande de circuits exigeant un interverrouillage (par exemple, actionnement de dispositifs motorisés à inversion de direction). Commande sélective de 2 utilisations.
APPLICATIONS: commande de circuits exigeant un interverrouillage (par exemple, actionnement de dispositifs motorisés à inversion de direction). Commande sélective de 2 utilisations.
