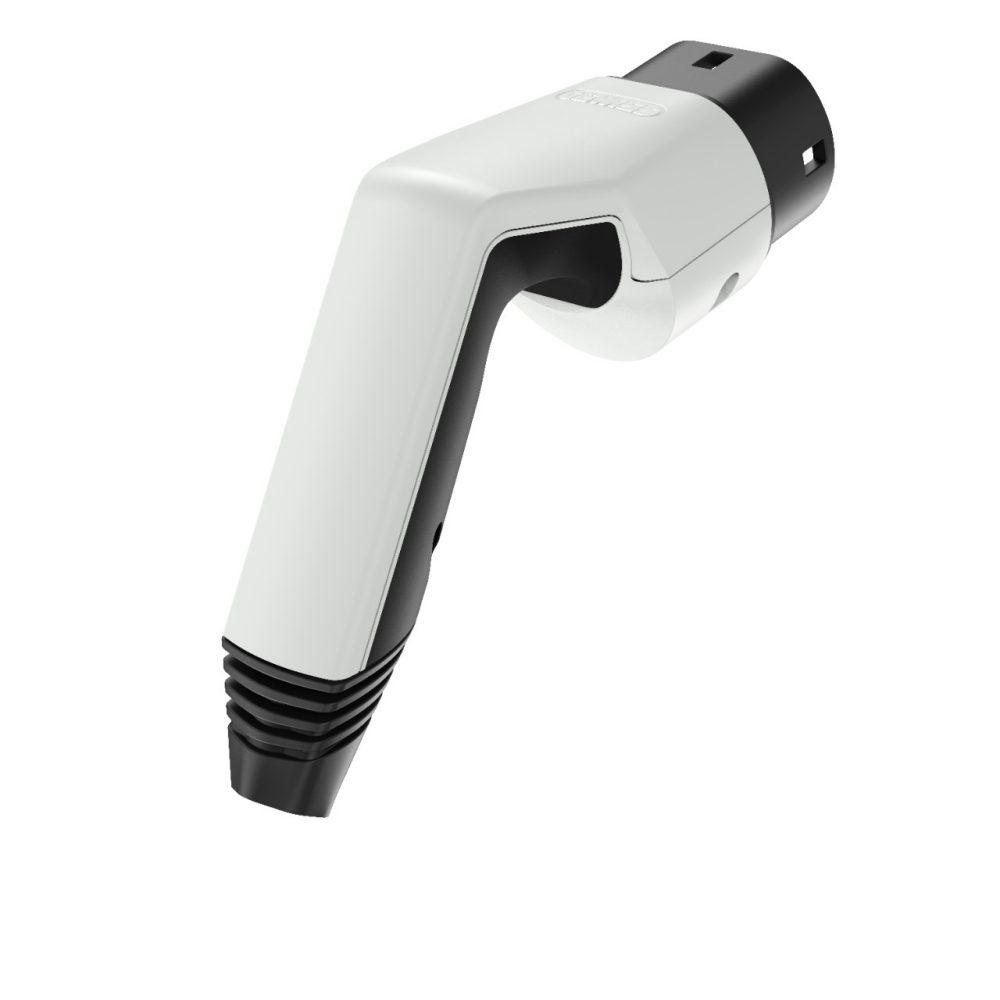

LADEKUPPLUNG ZUM AUFLADEN VON E-FAHRZEUGEN - KUPPLUNG - TYP 2 - 3-POLIG - 32 A - 22 kW
Code:
GWJ5102B
Baureihen: Baureihe JOINON
Komponenten für das Laden von Elektrofahrzeugen - Typ 2
Eine Baureihe von Ladesteckdosen Typ 2 für Elektrofahrzeuge, die den internationalen Normen IEC 62196-1 und IEC 62196-2 entsprechen und für den Einsatz an EV-Ladestationen gemäß IEC 61851 geeignet sind. Die Baureihe umfasst Ladegarnituren für Elektrofahrzeuge, Typ 2 Ladekupplungen mit oder ohne Kabel und Ladesteckdosen Typ 2 mit Shutter (IPXXD-Schutz), doppelter Drainage zur Wasserableitung, vandalismusgeschütztes System und einen Aktor, der den Shutter verschließt und die Ladekupplung während des Ladevorgangs verriegelt.
IP55 (mit Schutzhülle oder Kappe)
IK10
850 °C (aktive Teile) / 650 °C (extern)
Technische Informationen
Information
Download
Software
Zertifikate
Farbe des Handgriffs
Grau (RAL 7035)
Schutzart
IP55 (mit Schutzhülle oder Kappe)
Farbe der Außenhülle
RAL 7016
Schlagfestigkeit
IK10
Farbe der Kabelverschraubung und des Steckers
Schwarz ähnlich RAL 9005
Glühdrahtprüfung
850 °C (aktive Teile) / 650 °C (extern)
Anzahl Pole
7 (L1, L2, L3, N, PE, CP, PP)
Betriebs- temperatur
-30°C ÷ +50 °C
Bemessungs- strom
32 A
Lagertemperatur
-40 +70 °C
Bemessungs- spannung
500 V
Kabelquerschnitt
Bis zu 6 mm² (L,N,PE); bis zu 2,5 mm² (CP,PP)
Bemessungs- frequenz (Hz)
50/60 Hz
Isolationsspannung (Ui)
500 V
Ware Number
85369010
AUSSTATTUNG UND NOTIZEN
MERKMALE: Umspritzte Gummieinsätze zur Verbesserung der Griffigkeit. Das Produkt erreicht die Schutzart IP55, wenn es in den Halter GWJ5912 (separat erhältlich) eingesteckt wird.
