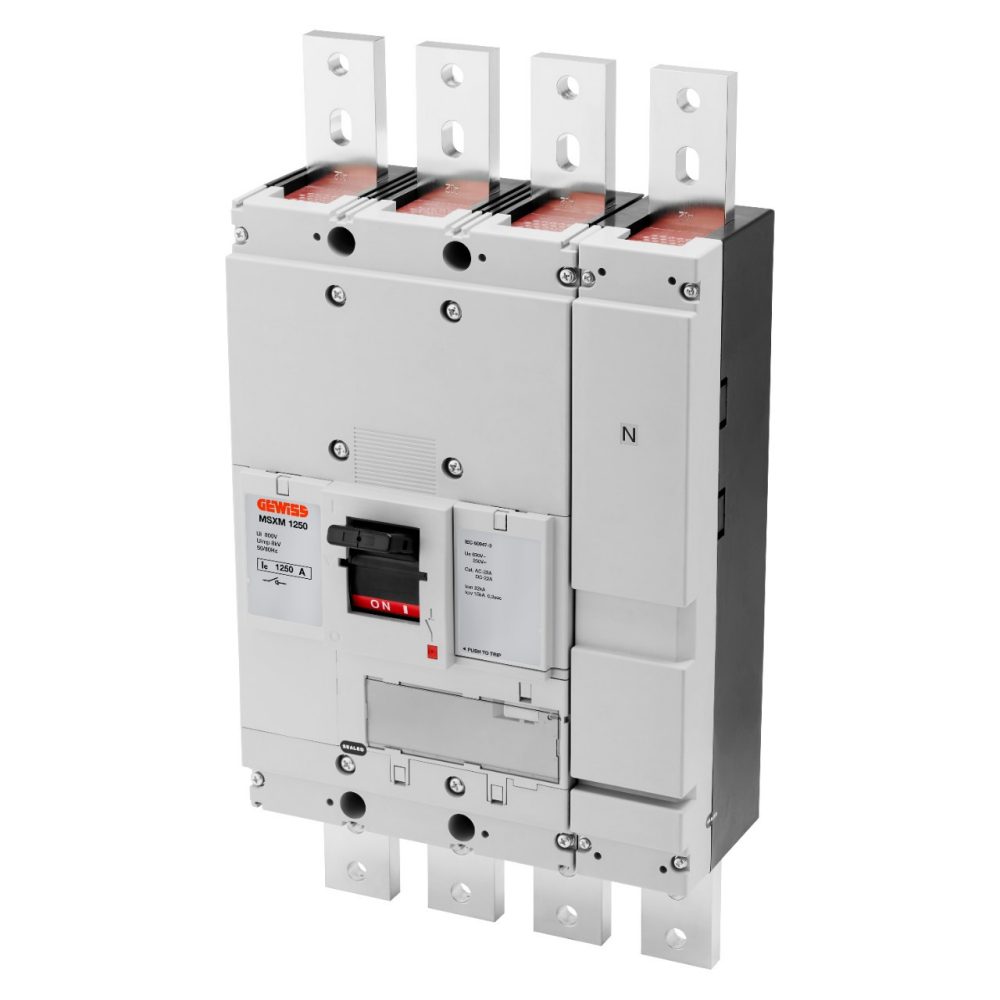

MSXM 1250 – LASTTRENNSCHALTER – VORDERANSCHLÜSSE – 4P 1250 A 690 V

Code: GWD9454

Baureihen: Baureihe MSX
Leistungsschalter mit Isolierstoffgehäuse

Die Kompaktleistungsschalter der Serie MSX bestehen aus Leistungsschaltern mit thermomagnetischem Auslöser, Leistungsschaltern mit thermomagnetischer Auslösung und Überstromschutz, Leistungsschaltern mit elektronischer Auslösung und Lasttrennschaltern.

Technische Informationen

Information
Download
Software
Zertifikate
Beschreibung Interruttore non automatico scatolato
Artikelnr. MSXM 1250
Anz. Pole 4P
Bemessungs- strom 1250 A
Auslöser -
 ELEKTRISCHE EIGENSCHAFTEN -
MECHANISCHE EIGENSCHAFTEN -
Norm IEC/EN 60947-2
Ausführung Fest
Kategorie AC-23A, DC-22A
Montage auf DIN Schiene Nein
Bemessungs- frequenz (Hz) 50 / 60
Accessoriabile con comando motore
Bemessungsspannung (Ue) 690 Vac - 250 Vdc
Kompatible Verriegelung -
Bemessungsstoß spannungsfestigkeit (Uimp) 8 kV
Klemmen im Lieferumfang enthalten Verlängerte vorderseitige FB
Überspannungs- kategorie IV
Position Montage Jeder
Isolationsspannung (Ui) 800 V
Upline/Downline-Stromversorgung
Thermische Regulierung -
Elektrische Lebensdauer (415Vac) 4.000 Zyklen
Magnetische Regulierung -
Mechanische Lebensdauer 5.000 Zyklen
Neutralleiterschutz -
Betriebstemperatur -5°C +65°C
Totale Verlustleistung 281.24 W
Lagertemperatur -20° +65°
Bemessungskurzschlussstromeinschaltvermögen (Icm) 32
Gewicht (kg) 23.4
Bemessungskurzzeitstromfestigkeit für 0,3 s (Icw) 15 kA
Breite 280 mm
Idn-Regelung -
Höhe 370 mm
DT-Regelung -
Tiefe 120 mm
GRENZ-SCHALTVERMÖGEN (ICU) -
 BETRIEBS-SCHALTVERMÖGEN (ICS)  -
220/240Vac -
220/240Vac -
400/415Vac -
400/415Vac -
440Vac -
440Vac -
525Vac -
525Vac -
690Vac -
690Vac -
250Vdc -
250Vdc -
Ware Number 85362010

Product Data Sheet

Informationen und allgemeine empfehlungen

Montageanleitung

Technische daten - IT

Technische daten - EN

Brochure - EN

Brochure - IT

Technische daten - ES

PROJEX

Entwurf von Niederspannungsanlagen

Mehr anzeigen

PBT-Q

Niederspannungssystemen

Mehr anzeigen

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Mehr anzeigen

CADpro

Advanced design of electrical systems

Mehr anzeigen

PRICE

Estimation of electrical systems

Mehr anzeigen

CE-zeichen

AUSSTATTUNG UND NOTIZEN
HINWEISE: Die Codes mit dem letzten Buchstaben B geben MMCBs mit bereits montiertem Draht für die mechanische Verriegelung an (Verriegelungskabel muss separat bestellt werden).
AUSRÜSTUNG: Bedienhebelverlängerung für manuelles Schließen und Öffnen.
