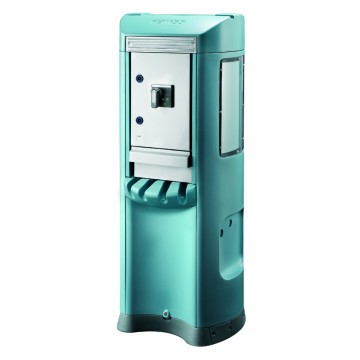

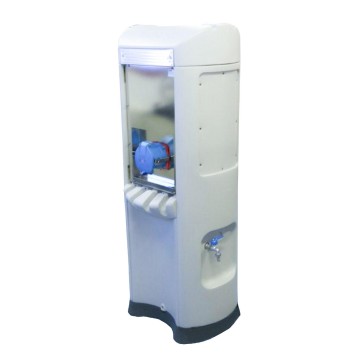

Baureihe 68 Q-MC Energie- und Versorgungssäulen aus Isoliermaterial

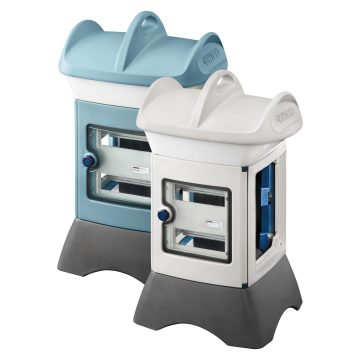

MERKMALE: Säule mit 18 Teilungseinheiten, mit Scharnieröffnung, nachrüstbar mit Sicherheitsschloss, zum Schutz vor unbefugtem Zugriff.
Vorrüstung für Beleuchtungsbausatz 16W 230V und Wasserbausatz mit 2 oder 4 verschließbaren Kugelhähnen 1/2", als Zubehör erhältlich.
Zweiseitiger Zugang mit Zugentlastung auf den Seiten A und B.
Oberteil aus Wärme absorbierenden Material, Basis aus Edelstahl mit einfach abzunehmender diebstahlsicherer und abriebfester Schutzabdeckung aus Isoliermaterial.
MITGELIEFERTES ZUBEHÖR: Anschlussdose für die Montage der Einspeiseklemme.

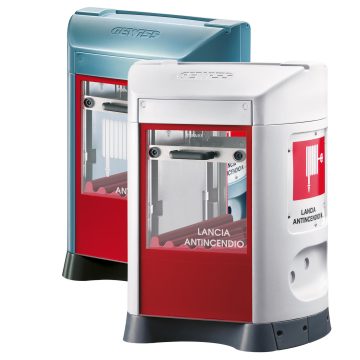

MERKMALE: Zugänglich von beiden Seiten durch Abreißen der Tür.
Vorgerüstet für 1 Bausatz normale Beleuchtung oder 1 Bausatz Notbeleuchtung, als Zubehör erhältlich.
Oberteil aus Wärme absorbierenden Material, Basis aus Edelstahl mit einfach abzunehmender diebstahlsicherer und abriebfester Schutzabdeckung aus Isoliermaterial.
HINWEISE: Die Produkte werden ohne Feuerlöschausrüstung geliefert. Die CE Konformitätserklärung und Leistungserklärung nach der Verordnung (EU) Nr. 305/2011 für Bauprodukte (CPR) unterliegt dem Installateur der Ausrüstung.

MERKMALE: Zugänglich von beiden Seiten durch Abreißen der Tür.
Vorgerüstet für 1 Bausatz normale Beleuchtung oder 1 Bausatz Notbeleuchtung, als Zubehör erhältlich.
Oberteil aus Wärme absorbierenden Material, Basis aus Edelstahl mit einfach abzunehmender diebstahlsicherer und abriebfester Schutzabdeckung aus Isoliermaterial.
HINWEISE: Die Produkte werden ohne Feuerlöschausrüstung geliefert. Die CE Konformitätserklärung und Leistungserklärung nach der Verordnung (EU) Nr. 305/2011 für Bauprodukte (CPR) unterliegt dem Installateur der Ausrüstung.

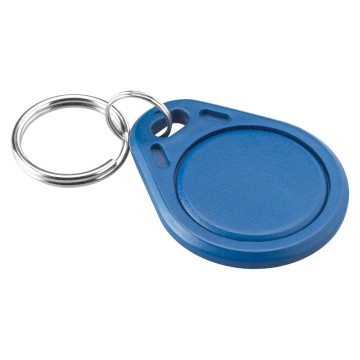

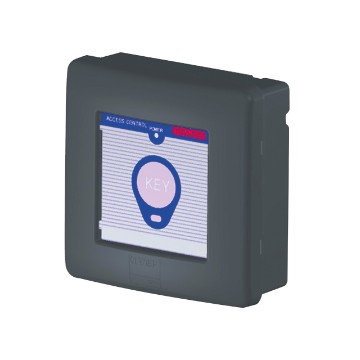

ANWENDUNGEN: Die Zutrittskontrolle kann in die elektronischen 68 Q-MC Säulen eingebaut werden, um den Zugriff auf Bereiche und Dienste zu Beschränken.
MITGELIEFERTES ZUBEHÖR: 2 Kabelverschraubungen M12; Schraubenabdeckkappen für doppelte Isolierung; Plombierschrauben.

MITGELIEFERTES ZUBEHÖR: Anschlussdose für die Montage der Einspeiseklemme.

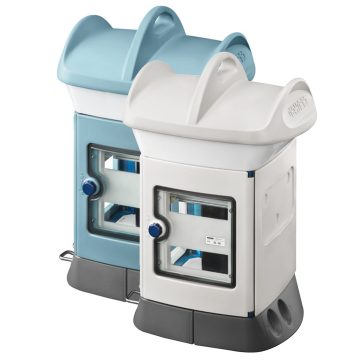

MERKMALE: Säule mit 18 Teilungseinheiten, mit Scharnieröffnung, nachrüstbar mit Sicherheitsschloss, zum Schutz vor unbefugtem Zugriff;
Vorrüstung für Beleuchtungsbausatz 230V, als Zubehör erhältlich.
GW68701A/W: Einseitiger Zugang mit Zugentlastung nur auf Seite A; GW68701A/W: Zweiseitiger Zugang mit Zugentlastung auf Seite A und B;
Abmessungen Säule: 445x625x300mm (BxHxT).

MERKMALE: Säule mit 18 Teilungseinheiten, mit Scharnieröffnung, nachrüstbar mit Sicherheitsschloss, zum Schutz vor unbefugtem Zugriff; Vorrüstung für Beleuchtungsbausatz 230V, als Zubehör erhältlich. Abmessungen Säule: 445x697x346mm (BxHxT).

MITGELIEFERTES ZUBEHÖR: Anschlussdose für die Montage der Einspeiseklemme.
MERKMALE: Säule mit 18 Teilungseinheiten, mit Scharnieröffnung, nachrüstbar mit Sicherheitsschloss, zum Schutz vor unbefugtem Zugriff; Vorrüstung für Beleuchtungsbausatz 230V und Wasserbausatz mit 2 oder 4 verschließbaren Kugelhähnen 1/2", als Zubehör erhältlich; Zweiseitiger Zugang mit Zugentlastung auf den Seiten A und B. Abmessungen Säule: 445X950X300mm (BxHxT).

MITGELIEFERTES ZUBEHÖR: Anschlussdose für die Montage der Einspeiseklemme.
GW68716A/W doppelter Verteiler 18 Teilungseinheiten mit Scharnieröffnung, mit Sicherheitsschloss ausstattbar.
MERKMALE: Säule mit 18 Teilungseinheiten, mit Scharnieröffnung, nachrüstbar mit Sicherheitsschloss, zum Schutz vor unbefugtem Zugriff; Vorrüstung für Beleuchtungsbausatz 16W 230V und Wasserbausatz mit 2 oder 4 verschließbaren Kugelhähnen 1/2", als Zubehör erhältlich; Zweiseitiger Zugang mit Zugentlastung auf den Seiten A und B. Abmessungen Säule: 445X1284X300mm (BxHxT).

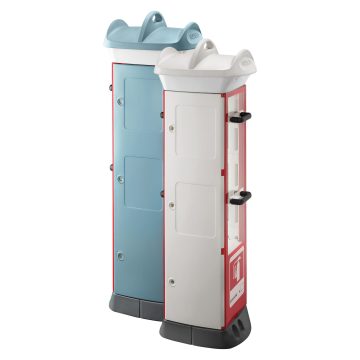

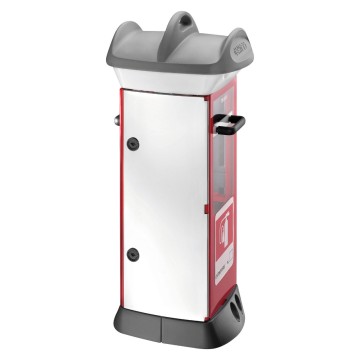

MERKMALE: Zugänglich von beiden Seiten durch Abreißen der Tür.
Vorgerüstet für 1 normalen Beleuchtungsbausatz oder 1 Notbeleuchtungsbausatz, die als Zubehör erhältlich sind.
Abmessungen Säule GW68721A/W: 445X950X300mm (BxHxT). Abmessungen Säule GW68723A/W: 445X1284X300mm (BxHxT).
HINWEISE: Die Produkte werden ohne Feuerlöschausrüstung geliefert. Die CE Konformitätserklärung und Leistungserklärung nach der Verordnung (EU) Nr. 305/2011 für Bauprodukte (CPR) unterliegt dem Installateur der Ausrüstung.

MERKMALE: Zugänglich von beiden Seiten durch Abreißen der Tür.
Vorgerüstet für 1 Bausatz normale Beleuchtung oder 1 Bausatz Notbeleuchtung, als Zubehör erhältlich.
Abmessungen Gehäuse: 445X950X300mm (BxHxT).
HINWEISE: Die Produkte werden ohne Feuerlöschausrüstung geliefert. Die CE Konformitätserklärung und Leistungserklärung nach der Verordnung (EU) Nr. 305/2011 für Bauprodukte (CPR) unterliegt dem Installateur der Ausrüstung.

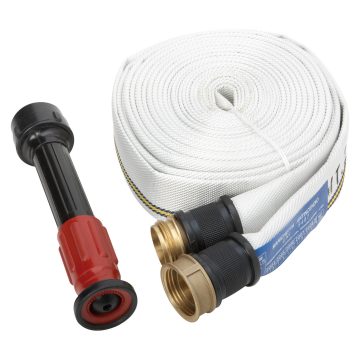

MERKMALE: Typ Strahlrohr UNI EN 671-2.

HINWEISE: Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.

HINWEISE: Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.

HINWEISE: Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.

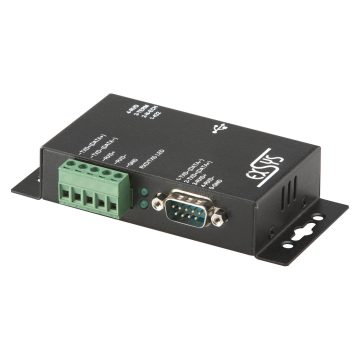

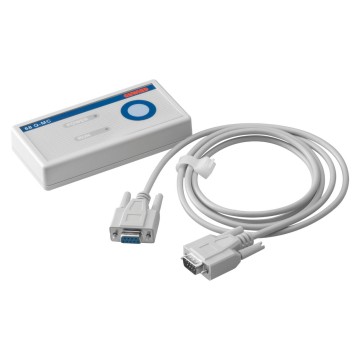

Der RS485/USB Converter kann bis zu 250 Säulen je Linie verwalten. Bei mehreren Linien müssen weitere Converter GW68994 verwendet werden.
Bei mehreren Linien bitte Prüfen ob der PC über ausreichend USB Ports verfügt. Für weitere USB Ports Hub verwenden.

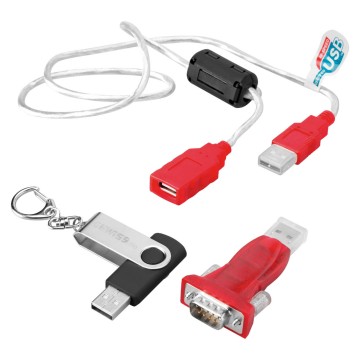

INHALT:
1 USB Stick für den PC;
1 USB-RS485 Converter;
1 SW für das Management Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
HINWEISE: Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.
Allgemeine Hinweise für das Zentralsystem: Für den Anschluss der Säulen an das Zentralsystem muss ein RS485 Buskabel verwendet werden. Das Kabel muss ein Twisted Pair Kabel sein mit 0,22mm² und 120Ohm Impedanz.
Für das Zentralsystem geeignete Kabel: BELDEN P/N 9841, ITC/CDT 14S7Y und CEAM CPR 6003.

MITGELIEFERTES ZUBEHÖR: Befestigungsschrauben.

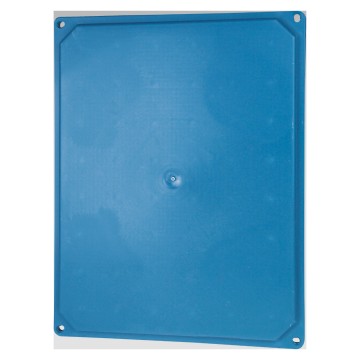

MERKMALE: Abmessungen (BxHxT): 211x276x17 mm.

MITGELIEFERTES ZUBEHÖR: Befestigungsschrauben.
MERKMALE: Abmessungen (BxHxT): 211x276x17 mm.

MITGELIEFERTES ZUBEHÖR: Einstellaschen und Muttern zur Befestigung.

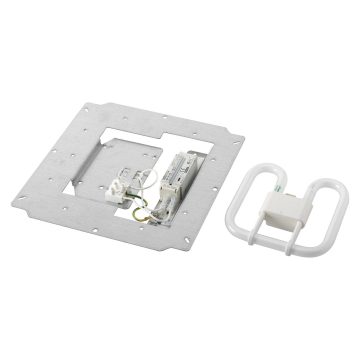

MITGELIEFERTES ZUBEHÖR: Lampe und Netzkabel.

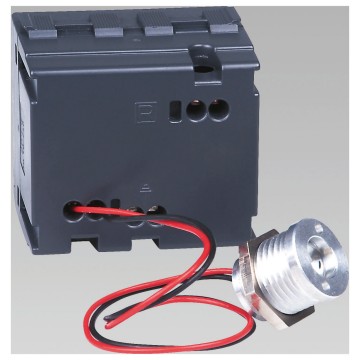

MERKMALE: GW68791 Notbeleuchtung in Dauerschaltung, mit doppelter Einspeisung, zur Aufrechterhaltung der Aufladung der Ni/Cd Batterie; Notlichtdauer 1h.

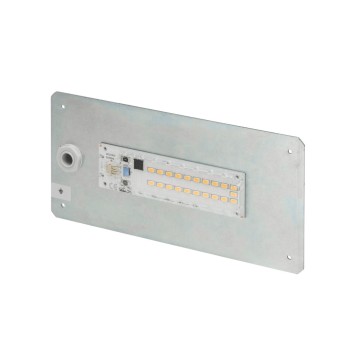

MERKMALE: Der LED Beleuchtungssatz ermöglicht eine Energieeinsparung bi zu 66%.
HINWEISE: Wegen der laufenden Änderung der LED-Technik, können sich die technischen Daten ändern.

MITGELIEFERTES ZUBEHÖR: Einstellaschen und Muttern zur Befestigung.

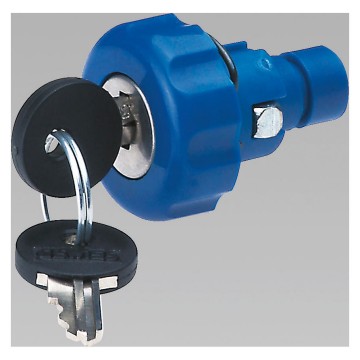

MITGELIEFERTES ZUBEHÖR: 2 Schlüssel.
HINWEISE: Alle Schlüssel und zugehörigen Schlösser der gleichen Artikelnummer sind identisch.

MITGELIEFERTES ZUBEHÖR: 2 Halterungen für biegsames Rohr GW68762; Anschlussdose für die Montage der Einspeiseklemme.

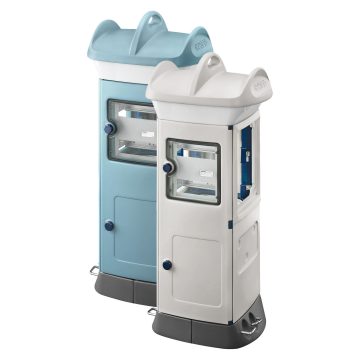

MERKMALE: Geschlossene Schiebetüren; Verteiler 14 Teilungseinheiten mit transparenter Tür (nicht mitgeliefert). Vorrüstung für Beleuchtungsbausatz 11W 230V (2 normale oder 1 für Notbeleuchtung) und Wasserbausatz mit 2 oder 4 1/2"-Kugelhähnen, mit Vorhängeschloss ausstattbar, als Zubehör erhältlich.
Einseitiger Zugang mit Kabelhalterung und Zugentlastung nur auf Seite A.
Abmessungen Säule: (BxHxT): 600x840x520mm.

MERKMALE: Zugänglich von beiden Seiten durch Abreißen der Tür.
Vorgerüstet für 2 normale Beleuchtungsbausätze oder 1 Notbeleuchtungsbausatz, die als Zubehör erhältlich sind.
Abmessungen Gehäuse (BxHxT): 600x840x520mm.
HINWEISE: Die Produkte werden ohne Feuerlöschausrüstung geliefert. Die CE Konformitätserklärung und Leistungserklärung nach der Verordnung (EU) Nr. 305/2011 für Bauprodukte (CPR) unterliegt dem Installateur der Ausrüstung.

MERKMALE: Typ Strahlrohr UNI EN 671-2.

Verteiler In: 200A
SCHUTZEINRICHTUNGEN: 1 Leistungsschalter MTX 4P 400V 250A Typ N 36kA mit Differenzstromrelais und separatem Summenstromwandler

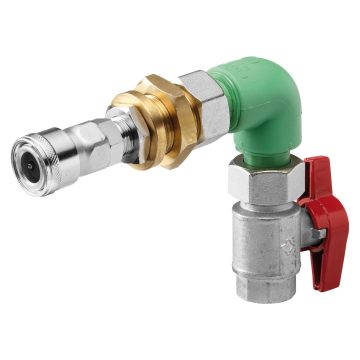

MITGELIEFERTES ZUBEHÖR: 2 verschließbare 1/2" Kugelhähne; 2 Leuchtstofflampen 11W 230V, 2 Halterungen für biegsames Rohr GW68762.
MERKMALE: Zugentlastungen aus Edelstahl; Säule aus Edelstahl, nachrüstbar mit Sicherheitsschloss, zum Schutz vor unbefugtem Zugriff.
Anschluss an das Versorgungsnetz und Energieeinspeisung über zwei Klemmenleisten 185mm² 4P.
HINWEISE: Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.
Abmessungen Säule (BxHxT): 600x1540x600mm.

Verteiler In: 200A.
SCHUTZEINRICHTUNGEN: 1 Leistungsschalter MTX 4P 250A Typ N 36kA mit Differenzstromrelais und separatem Summenstromwandler.
MITGELIEFERTES ZUBEHÖR: 2 verschließbare 1/2" Kugelhähne; 2 Leuchtstofflampen 11W 230V; 2 Halterungen für biegsames Rohr GW68762;
MERKMALE: Zugentlastungen aus Edelstahl, nachrüstbar mit Sicherheitsschloss, zum Schutz vor unbefugtem Zugriff.
HINWEISE: Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren. Abmessungen Säule (BxHxT): 600x1540x600mm.

MITGELIEFERTES ZUBEHÖR: 2 Plexiglasbausätze für den Schutz; Anschlussdose für die Montage der Einspeiseklemme.

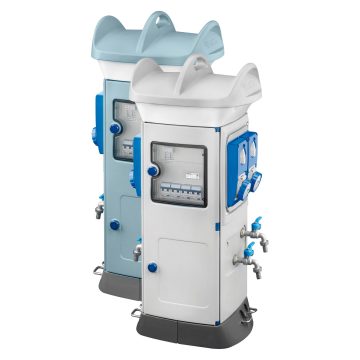

MERKMALE: 2 geschlossene Schiebetüren; Verteiler 14+14 Teilungseinheiten mit transparenter Tür (nicht mitgeliefert);
Vorrüstung für Beleuchtungsbausatz 11W 230V (2 normale oder 1 für Notbeleuchtung) und Wasserbausatz mit 2 oder 4 1/2"-Kugelhähnen, mit Vorhängeschloss ausstattbar, als Zubehör erhältlich.
Zweiseitiger Zugang mit Kabelhalterung Zugentlastung auf den Seiten A und B.
Abmessungen Säule (BxHxT): 600x1540x600mm.

MERKMALE: Zugänglich von beiden Seiten durch Abreißen der Tür.
Vorgerüstet für 2 normale Beleuchtungsbausätze oder 1 Notbeleuchtungsbausatz, die als Zubehör erhältlich sind.
Abmessungen Säule (BxHxT): 600x1540x600mm.
HINWEISE: Die Produkte werden ohne Feuerlöschausrüstung geliefert. Die CE Konformitätserklärung und Leistungserklärung nach der Verordnung (EU) Nr. 305/2011 für Bauprodukte (CPR) unterliegt dem Installateur der Ausrüstung.

MERKMALE: Typ Strahlrohr UNI EN 671-2.

HINWEISE: Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.

HINWEISE: Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.

HINWEISE: Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.
Der RS485/USB Converter kann bis zu 250 Säulen je Linie verwalten. Bei mehreren Linien müssen weitere Converter GW68994 verwendet werden.
Bei mehreren Linien bitte Prüfen ob der PC über ausreichend USB Ports verfügt. Für weitere USB Ports Hub verwenden.

INHALT:
1 USB Stick für den PC;
1 USB-RS485 Converter;
1 SW für das Management.
HINWEISE: Zu verwenden mit den Säulen mit elektronischem System und mit der Zugangskontrolle GW68998.
Für technische oder kommerzielle Informationen bitte die lokale Niederlassung kontaktieren.
Allgemeine Hinweise für das Zentralsystem: Für den Anschluss der Säulen an das Zentralsystem muss ein RS485 Buskabel verwendet werden.
Das Kabel muss ein Twisted Pair Kabel sein mit 0,22mm² und 120Ohm Impedanz.
Für das Zentralsystem geeignete Kabel: BELDEN P/N 9841, ITC/CDT 14S7Y und CEAM CPR 6003.

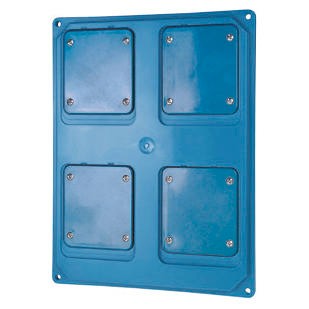

MITGELIEFERTES ZUBEHÖR: Befestigungsschrauben.
MERKMALE: Abmessungen BxHxT: 328x285x21 mm, GW68736W: 328x285x110 mm.
HINWEISE: GW68736W nur mit Standardsäulen 125B kompatibel.

MITGELIEFERTES ZUBEHÖR: Befestigungsschrauben.
MERKMALE: Abmessungen BxHxT: 328x285x43 mm.

MITGELIEFERTES ZUBEHÖR: Schiene EN 50022 14 TE, Befestigungsschrauben.
MERKMALE: Abmessungen BxHxT: 328x285x43 mm; Transparente Tür, mit Sicherheitsschloss GW68758 nachrüstbar.

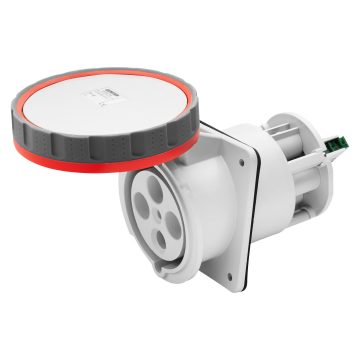

MERKMALE: Die Steckdosen verfügen über einen Schließerkontakt (mechanisch geschlossen, wenn der Stecker eingesteckt wird) für die elektrische Verriegelung des Stromkreises. Vernickelte Kontakte.
HINWEISE: Nach Abverkauf des Bestandes werden die Produkte mit der neuen Version geliefert..

MERKMALE: Ermöglicht die Kaskadierung von Säulen mit Durchgangsverdrahtung, für Kabelquerschnitte bis 185 mm².
Bei allen Artikelnummern ist eine Klemmleiste 2P+PE für 6 mm² für die Versorgung des Beleuchtungskreises enthalten.

MITGELIEFERTES ZUBEHÖR: Einstellaschen und Muttern zur Befestigung.
MERKMALE: GW68764 mit 2 Zählern mit Durchmesser 70 mm, Durchflussleistung 1,5 m³/h.

MITGELIEFERTES ZUBEHÖR: Schutzgitter, Befestigungsschrauben, Lampe und Stromkabel.
MERKMALE: GW68572 Bausatz Notbeleuchtung in Dauerschaltung, mit doppelter Einspeisung, zur Aufrechterhaltung der Aufladung der Ni/Cd Batterie.

MITGELIEFERTES ZUBEHÖR: Einstellaschen und Muttern zur Befestigung.

MITGELIEFERTES ZUBEHÖR: Kontermutter und Schraubensicherungsscheibe.
MERKMALE: Die Befestigung der Säulen erfolgt auf den angeschweißten Gewindestiften M8.

MERKMALE: Die Schlösser haben einen Standardcode; Sie sind geeignet zur Montage an den geschlossenen Türen der Säulen und den Türen der Verteiler.

MITGELIEFERTES ZUBEHÖR: Befestigungsschrauben.
