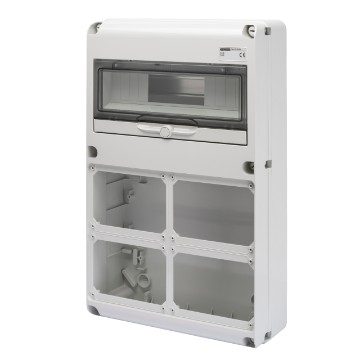

Q-DIN 14 14 MODULŮ – 4 PŘÍRUBY IB VODOROVNÉ 16/32 A SBF IP44 – IP65
Kód:
GW68009N
Řada: Řada IB
Blokované zásuvky podle normy IEC 309
Blokované zásuvky podle normy IEC 309
Systém průmyslových zásuvek pro rozvod elektrické energie v průmyslovém a komerčním sektoru, vybavený uzamykacím zařízením, umožňující splnit nejrozmanitější profesionální požadavky instalačních firem a výrobců panelů. Řada IB se skládá ze 4 produktových řad: Standardní svislé zásuvky IP67, svislé zásuvky IP66 pro náročné aplikace, vodorovné zásuvky IP44 a kompaktní zásuvky IP44 a IP55.
IP65
650 °C
IK08
70 °C
Technické informace
Informace
Stáhnout
Software
Certifikáty
Barva
Šedá RAL 7035
Krytí IP
IP65
Počet modulů EN 50022
14
Zásuvka vhodná pro uložení do pouzdra
4 IB vodor. 16/32 A SBF IP44
Typ instalace
Montáž na povrch
Rozptýlený výkon A (W)
24
Rozptýlený výkon B (W)
64
Soulad s normami
EN 62208
Zkouška žhavou smyčkou
650 °C
Mechanický odpor
IK08
Provozní teplota
-25 +40 °C
Tepelné zatížení s kuličkou
70 °C
Třída izolace
II
Verze
Prázdný
Ware Number
85381000
VYBAVENÍ A POZNÁMKY
DODÁVANÉ PŘÍSLUŠENSTVÍ: kabelová svorka a 4 šroubovacích krytek.
POZNÁMKY: Rozptýlený výkon (B) je vypočítán podle normy IEC 60890. Vztahuje se k přehřátí 40 K mezi teplotou uvnitř a vně rozvodnice.
Stupně krytí IP65 lze dosáhnout se zaslepovacím víkem příruby nainstalovaným správně na všech sedlech nezapojené rozvodnice.
Vnější rozměry GW68019N (DxVxH): 220x435x96.
Vnější rozměry GW68006N (DxVxH): 320x360x120.
Vnější rozměry GW68009N (DxVxH): 320x510x120.
POZNÁMKY: Rozptýlený výkon (B) je vypočítán podle normy IEC 60890. Vztahuje se k přehřátí 40 K mezi teplotou uvnitř a vně rozvodnice.
Stupně krytí IP65 lze dosáhnout se zaslepovacím víkem příruby nainstalovaným správně na všech sedlech nezapojené rozvodnice.
Vnější rozměry GW68019N (DxVxH): 220x435x96.
Vnější rozměry GW68006N (DxVxH): 320x360x120.
Vnější rozměry GW68009N (DxVxH): 320x510x120.
