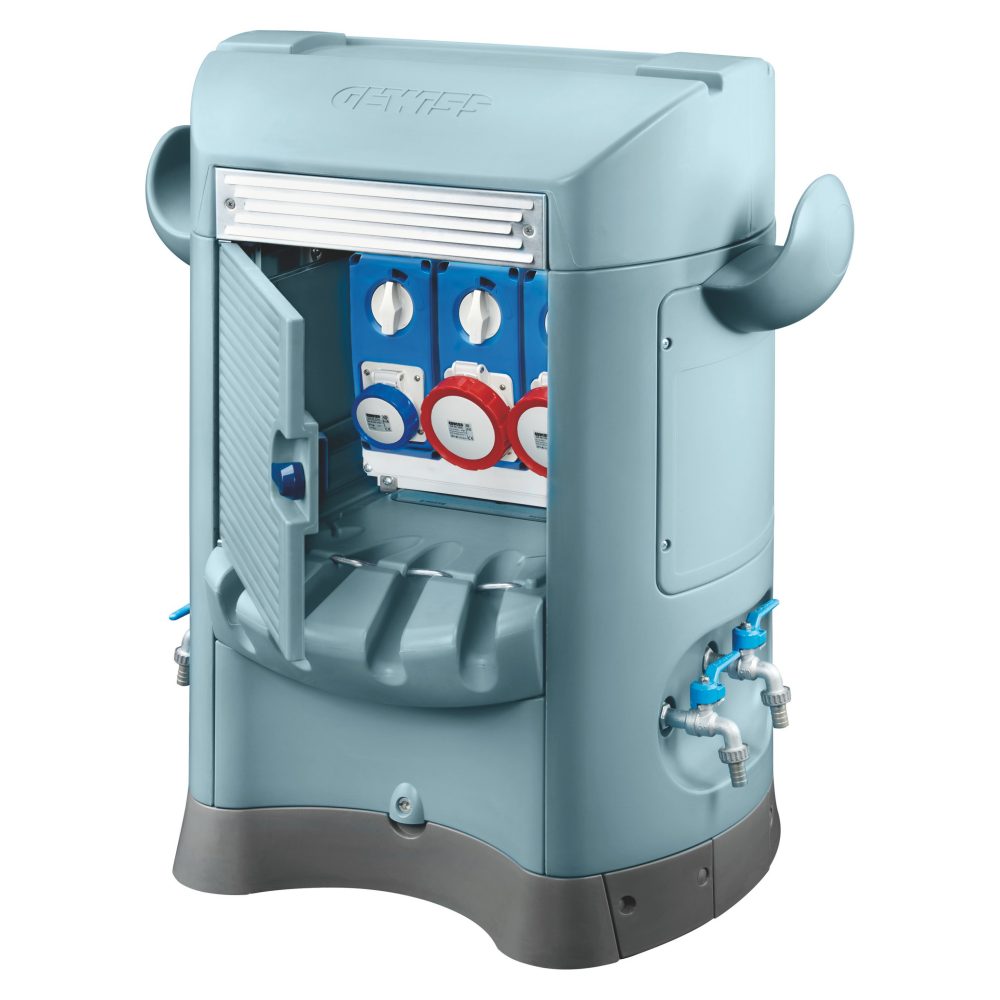

QMC125B - CABLATO - MONOFACCIALE - 1 PRESA 2P+T 16A + 2 PRESE 3P+N+T 32A - IP55 - AZZURRO

Codice: GW68803A

Serie: 68 Q-MC
Sistema di terminali di distribuzione di energia e servizi in materiale isolante

La serie 68 Q-MC è l’innovativo sistema di distribuzione energia e servizi in materiale termoplastico per ambienti quali porti turistici, campeggi e aree pubbliche (fiere, mercati, giardini, ecc.) che abbina ad un design gradevole, la totale affidabilità nel tempo nei confronti di agenti atmosferici e chimici. La gamma si articola in versioni precablate e in versioni vuote, configurabili a seconda delle necessità e disponibili nelle colorazioni azzurre e bianche.

Info tecniche

Informazioni
Download
Software
Certificati
Colore Azzurro
Presa 2P+T 16A 1
Presa 3P+N+T 32A 2
Ware Number 85371098

Informazioni e raccomandazioni generali

Dichiarazione di conformita'

Disegni DXF

Manuale istruzioni

Caratteristiche tecniche - IT

Caratteristiche tecniche - EN

Caratteristiche tecniche - DE

Caratteristiche tecniche - ES

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

ENERGYpro

Quadri da cantiere, per moli e campeggi e di distribuzione

Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scopri di più

Reach Declaration

Marcatura CE

DOTAZIONI E NOTE
In del quadro 50 A
PROTEZIONI: Sezionatore generale 4P 63 A;
1 interruttore magnetotermico differenziale MDC 2P 230 V 16 A curva C 6 kA 0,03 A - Tipo AC per la presa 2P+T 16 A 230 V;
2 interruttori magnetotermici differenziali MDC 4P 400 V 25 A curva C 6 kA 0,03 A - Tipo AC per le 2 prese 3P+N+T 32 A 400 V
DOTAZIONI: n. 2 lampade di illuminazione fluorescente 11 W 230 V; n. 4 rubinetti a sfera 1/2" lucchettabili; n. 2 supporti per tubo flessibile GW68762.
CARATTERISTICHE: lato A: prese utente, guida cavi con dispositivi fermacavo,porta cieca a scomparsa;
lato B: centralino completo di protezioni modulari equipaggiabile con serratura di sicurezza.
Sezione morsettiera di alimentazione: 35 mm².
Dimensioni involucro: 600x840x520 mm (BxHxP).
NOTA: i prodotti saranno forniti nella configurazione con la nuova estetica riportata in fotografia ad esaurimento della versione precedente.
