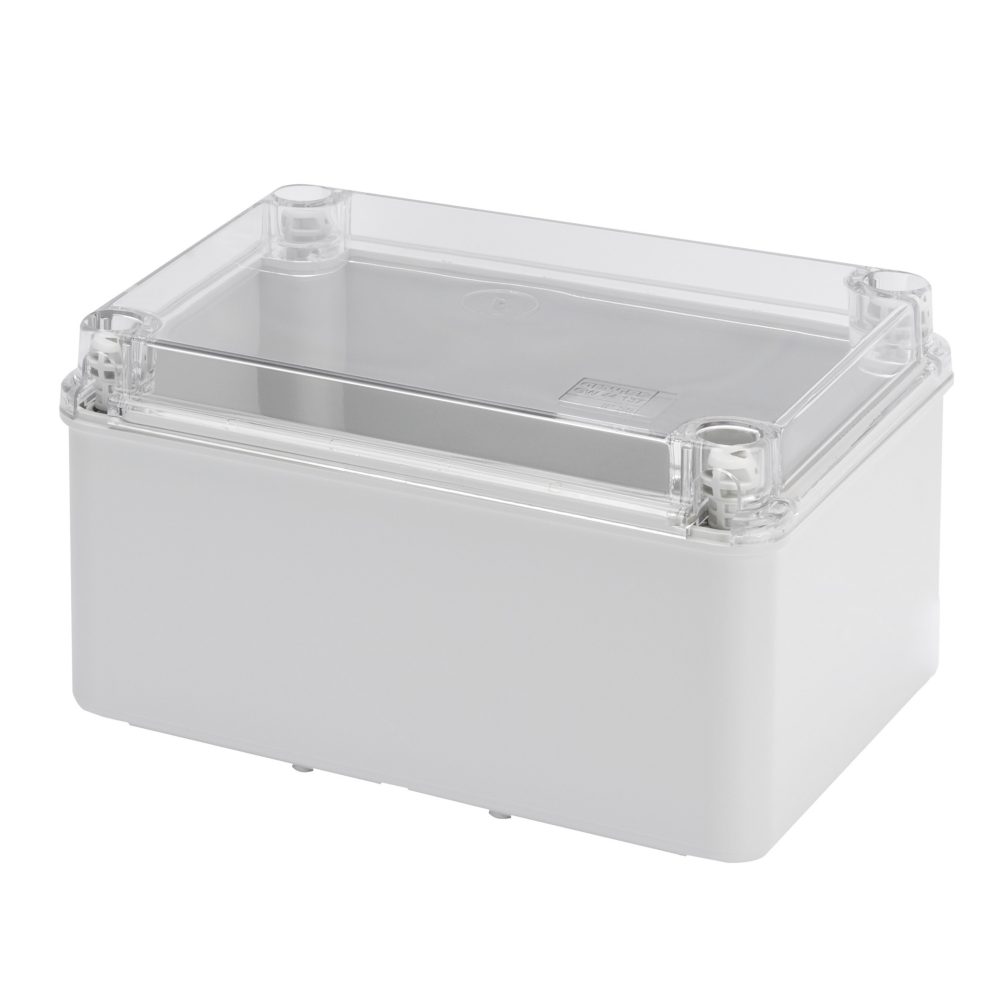

CASSETTA DI DERIVAZIONE CON FONDO AD ALTA CAPIENZA E COPERCHIO TRASPARENTE BASSSO A VITE - IP56 - DIMENSIONI INTERNE 190X140X110 - PARETI LISCE-GRIGIO

Codice: GW44137

Serie: 44 CE
Cassette di derivazione stagne, da parete, in tecnopolimero

La serie di scatole 44 CE è composta da 3 famiglie realizzate con tecnopolimeri differenti (di cui 2 Halogen Free) e disponibili in 11 dimensioni con fondo ordinario o ad alta capienza, coperchi alti o bassi, ciechi o trasparenti, pareti lisce o con passacavi a ingresso rapido.

IP56

IK08

650 °C

85 °C

Info tecniche

Informazioni
Download
Software
Certificati
Classe isolamento II (secondo Norma IEC 61140)
Colore Grigio RAL 7035
Grado di protezione IP56
Materiale Tecnopolimero GWPLAST 75
Resistenza agli urti IK08
Altezza utile fondo 83 mm
Dim. interne BxHxP (mm) 190x140x110
Ø max fori eseguibili 54 mm
Viti coperchio (n. e tipo) 4 isol. a cerniera piombabili
Applicazione Derivazioni ordinarie
Resistenza al filo incandescente 650 °C
Colore coperchio Trasparente
Coperchio Basso a vite
Temperatura di impiego -25 +60 °C
Tipo Materiale Halogen free secondo norma EN 60754-2
Codice Electrocod 02210
Termopressione con biglia 85 °C
Coppia serraggio viti 1.8 Newton/metri
Tipo fondo Alta capienza
Pareti Lisce
Accessori per ripristino isolamento GW44621, GW44622
Ware Number 85381000

Product Data Sheet

BIM

Disegno 3D step

Disegni DXF

Caratteristiche tecniche - DE

Caratteristiche tecniche - EN

Caratteristiche tecniche - IT

Caratteristiche tecniche - ES

AUTOCAD Plugin

Plugin con i prodotti GEWISS per il software di disegno AUTOCAD®

Scopri di più

PRICE

Preventivi e computi metrici

Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

REVIT Plugin

Plugin con i prodotti GEWISS per il software di progettazione REVIT®

Scopri di più

Reach Declaration

Visualizza il certificato

Marcatura CE

DOTAZIONI E NOTE
NOTE: per ripristinare il doppio isolamento ed il grado di protezione IP originario delle cassette utilizzare i tappi coprivite in materiale isolante o le staffe di fissaggio a parete disponibili per le cassette a partire dalla taglia 190x140mm.
Per tutte le combinazioni cassetta-piastre di fondo fare riferimento al sinottico.
APPLICAZIONI: permettono il collegamento di tubi fino a Ø 50 mm.
CARATTERISTICHE: per codici GW44137; GW44138; GW44139; GW44140, Ui=750 V secondo EN 60670-1 e EN 60670-22.
Per applicazioni in ambito fotovoltaico utilizzare le apposite staffe di fissaggio a parete cod. GW44621.
