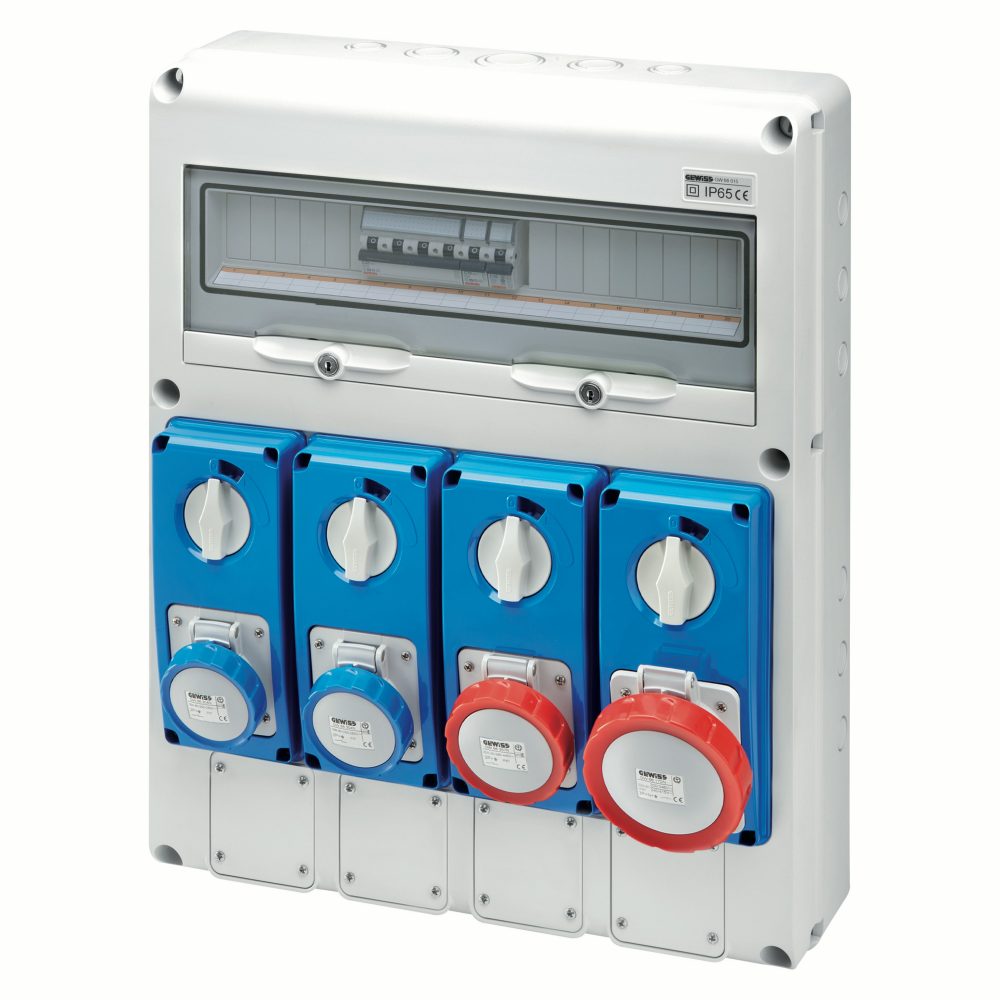

Q-DIN 20 DBO - 4 PRESE INTERBLOCCATE VERTICALI SBF 4 FLANGE - IP65
Codice:
GW68208N
Serie: 68 Q-DIN
Quadri per distribuzione
Quadri per distribuzione
I quadri elettrici con prese industriali della gamma Q-DIN di GEWISS offrono un grado di protezione IP65 per la distribuzione dell’energia in ambito terziario, industriale e nei cantieri. Disponibili sia in versione vuota che cablata, sono conformi alla norma internazionale IEC 61439 per offrire la massima protezione in ogni contesto di utilizzo. La gamma comprende quadri elettrici con prese interbloccate da 5 a 20 moduli DIN e moduli supplementari da 14 e 20M per un’estensione ottimale dello spazio. Progettati per ospitare prese da incasso e interbloccate fino a 63A, sono ampiamente accessoriabili per soddisfare ogni esigenza installativa in esterni.
IP65
IK09
850 °C (Parti attive) - 650 °C (Parti passive)
70 °C
Info tecniche
Informazioni
Download
Software
Certificati
Tipologia
Q-DIN 20 DBO
Tipo quadro
Cablato
Colore
Grigio RAL 7035
Dim. esterne BxHxP (mm)
450x560x190
Peso (kg)
7.1
Conformità normativa
EN 61439-3 (DBO)
Caratteristiche
Resistenza UV (EN 62208)
Grado di protezione
IP65
Resistenza agli urti
IK09
Glow wire test
850 °C (Parti attive) - 650 °C (Parti passive)
Termopressione con biglia
70 °C
Classe isolamento
II
Alimentazione
Morsettiera
N. poli
3P+N+T
Potenza erogabile (kW)
34,6
Interruttore generale
Non presente
Protezione utenze
MCB
N. prese
4
Presa 2P+T 16A - IB
2
Presa 3P+T 16A - IB
1
Presa 3P+T 32A - IB
1
Ware Number
85371098
DOTAZIONI E NOTE
In del quadro 50 A
PROTEZIONI: 2 interruttori magnetotermici MTC 2P 230 V 16 A curva C 6 kA
1 interruttore magnetotermico MTC 3P 400 V 16 A curva C 6 kA
1 interruttore magnetotermico MTC 3P 400 V 32 A curva C 6 kA
DOTAZIONI: fermacavo e 6 tappi coprivite.
PROTEZIONI: 2 interruttori magnetotermici MTC 2P 230 V 16 A curva C 6 kA
1 interruttore magnetotermico MTC 3P 400 V 16 A curva C 6 kA
1 interruttore magnetotermico MTC 3P 400 V 32 A curva C 6 kA
DOTAZIONI: fermacavo e 6 tappi coprivite.
