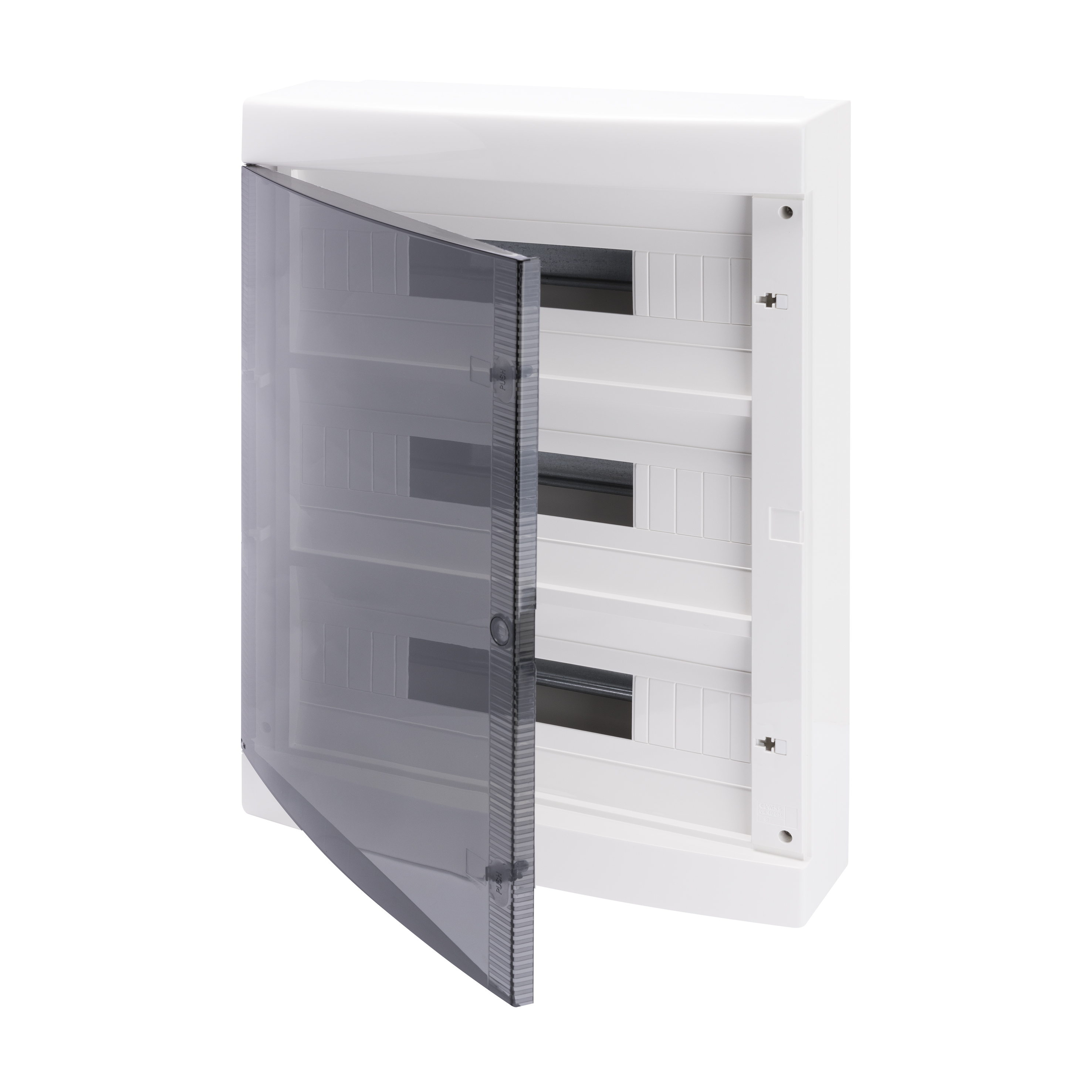

KUNSTSTOF OPBOUWKAST MET DIN RAIL - MET TRANSPARANTE DEUR -WANDEN GLAD - 3X18 MODULE - IP40 - WIT BxHxD 400x550x130
Code:
GW40051
Serie: 40 CD-serie
Opbouwverdeelkasten en -kasten
Opbouwverdeelkasten en -kasten
De 40CD-serie besturingseenheden, beschikbaar in versies met transparante of verdekte deur en in maten van 8 tot 72 modules, garanderen esthetische integratie met alle soorten meubilair. Het aanbod omvat: 40CDK - IP65 waterdichte panelen met afneembaar frame (van 24M) en inleidpanelen; accessoires met draadleidingen, sloten, esthetische afdekkingen en verdekte panelen; 40CD - IP55 waterdichte besturingseenheden met boorplaten op de wanden, deur met slot voor elke modulaire rij; 40CD besturingseenheden beschermd door meubilair - IP40 tot 72M in de versies met gerookte en verdekte deuren; 40CD besturingseenheden zonder deur - IP40. Alle materialen zijn halogeenvrij.
IP40
IK08
650 °C
70 °C
Technische informatie
Informatie
Downloaden
Software
Certificaten
Isolatie klasse
II (volgens IEC 61140 normen)
Kleur
Wit RAL 9016
Buitenste afm. LxHxD (mm)
400 x 550 x 130
IP waarde
IP40
Vermogens verlies (W)
63
Mechanische weerstand
IK08
Nominale spanning
400 V
Deur kleur
Gerookt transparant
Aant. modules EN 50022
54 (18x3)
Nominale stroom
125 A
Gloeidraadtest
650 °C
Bedrijfstemperatuur
-25 +60 °C
Type materiaal
Halogeenvrij conform EN 60754-2
Thermodruk met kogel
70 °C
Accessoires voor isolatieherstel
Schroefdoppen (GW44623) of bevestigingsbeugels in hars (GW44621)
Standaard
EN 60670-1 (CEI 23-48) IEC60670-24 CEI 23-49
Isolatie spanning
750 V
Max. aantal installeerbare klemmenblokken
2 x 18 modules
Ware Number
85381000
UITRUSTING EN OPMERKINGEN
MEEGELEVERDE ACCESSOIRES: afdekstroken, circuitetiketten. Zelfklevend etiket om in te vullen voor certificering volgens norm CEI 23-51.
GW40049, GW40051, GW40053, voorzien van verwijderbaar frame, om de bedrading buiten de kast uit te voeren.
OPMERKINGEN: vermogensverlies berekend in overeenstemming met CEI 23-49. Gebruik voor de perforaties de GW52401 frees.
Gebruik, om de dubbele isolatie te herstellen, de betreffende meegeleverde accessoires (afdekstroken en schroefdoppen of de beugels voor opbouwmontage).
KENMERKEN: Thermische druk met bal gelijk aan 70 °C.
INSTALLATIE: raadpleeg voor de mogelijke kast-klemmenblokcombinaties de samenvatting "COMPATIBILITEIT VAN OPBOUWKASTEN MET BIPOLAIRE EN UNIPOLAIRE KLEMMENBLOKKEN" in de selectiegidsen van de 40CD-serie.
GW40049, GW40051, GW40053, voorzien van verwijderbaar frame, om de bedrading buiten de kast uit te voeren.
OPMERKINGEN: vermogensverlies berekend in overeenstemming met CEI 23-49. Gebruik voor de perforaties de GW52401 frees.
Gebruik, om de dubbele isolatie te herstellen, de betreffende meegeleverde accessoires (afdekstroken en schroefdoppen of de beugels voor opbouwmontage).
KENMERKEN: Thermische druk met bal gelijk aan 70 °C.
INSTALLATIE: raadpleeg voor de mogelijke kast-klemmenblokcombinaties de samenvatting "COMPATIBILITEIT VAN OPBOUWKASTEN MET BIPOLAIRE EN UNIPOLAIRE KLEMMENBLOKKEN" in de selectiegidsen van de 40CD-serie.
