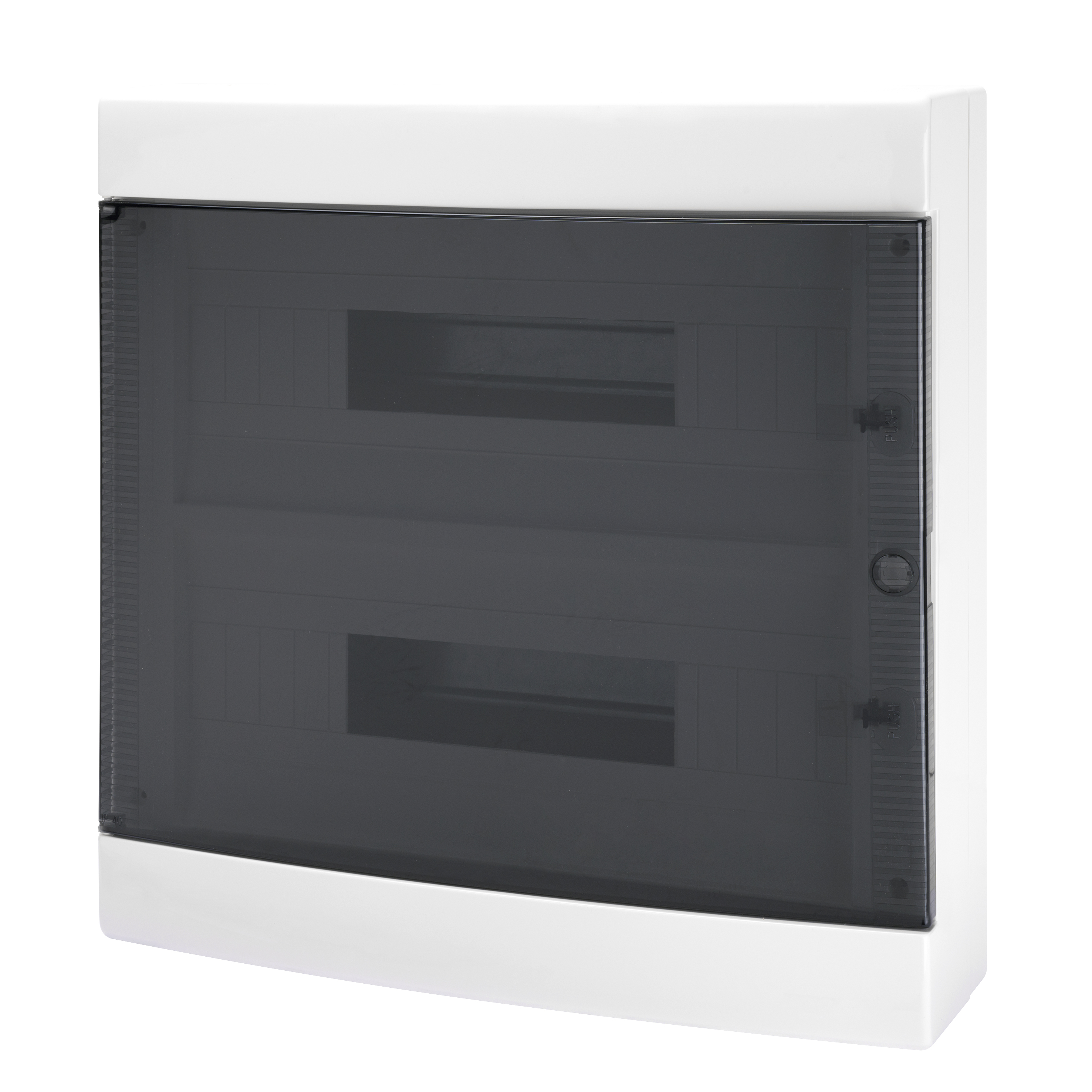

kunststof opbouwkast met din rail en klemmenblokken- met transparante deur -wanden glad - 2x18 module - ip40 - wit bxhxd 400x400x130

KUNSTSTOF OPBOUWKAST MET DIN RAIL EN KLEMMENBLOKKEN- MET TRANSPARANTE DEUR -WANDEN GLAD - 2X18 MODULE - IP40 - WIT BxHxD 400x400x130

Code: GW40049BS

Download Technische Datasheet

Serie: 40 CD-serie
Opbouwverdeelkasten en -kasten

De 40CD-serie besturingseenheden, beschikbaar in versies met transparante of verdekte deur en in maten van 8 tot 72 modules, garanderen esthetische integratie met alle soorten meubilair. Het aanbod omvat: 40CDK - IP65 waterdichte panelen met afneembaar frame (van 24M) en inleidpanelen; accessoires met draadleidingen, sloten, esthetische afdekkingen en verdekte panelen; 40CD - IP55 waterdichte besturingseenheden met boorplaten op de wanden, deur met slot voor elke modulaire rij; 40CD besturingseenheden beschermd door meubilair - IP40 tot 72M in de versies met gerookte en verdekte deuren; 40CD besturingseenheden zonder deur - IP40. Alle materialen zijn halogeenvrij.

IP40

IK08

650 °C

70 °C

Technische informatie

Informatie

Downloaden

Software

Certificaten

Isolatie klasse II (volgens IEC 61140 normen)

Kleur Wit RAL 9016

Buitenste afm. LxHxD (mm) 400 x 400 x 130

IP waarde IP40

Vermogens verlies (W) 45

Mechanische weerstand IK08

Nominale spanning 400 V

Deur kleur Gerookt transparant

Klemmenblokken 80 A - IP20 bipolaire gaten met schroeven

Aant. modules EN 50022 36 (18x2)

Nominale stroom 125 A

Gloeidraadtest 650 °C

Bedrijfstemperatuur -25 +60 °C

Type materiaal Halogeenvrij conform EN 60754-2

Thermodruk met kogel 70 °C

Accessoires voor isolatieherstel Schroefdoppen (GW44623) of bevestigingsbeugels in hars (GW44621)

Standaard EN 60670-1 (CEI 23-48) IEC60670-24 CEI 23-49

Isolatie spanning 750 V

Pool 1 (mm²) N/E (3x16) + (17x10)

Pool 2 (mm²) N/E (3x16) + (17x10)

Ware Number 85381000

Product Data Sheet

Technische kenmerken

Disposal

User guide

Ga naar downloadgedeelte Ga naar downloadgedeelte

CADpro

Meer tonen

PBT-Q

Meer tonen

PRICE

Meer tonen

CENTRAL

Meer tonen

AUTOCAD Plugin

Meer tonen

PROJEX

Meer tonen

Ga naar softwaregedeelte Ga naar softwaregedeelte

Display the certificate

CE marking

Gerelateerde producten

Gewiss Code

Aant. modules EN 50022

Buitenste afm. LxHxD (mm)

Vermogens verlies (W)

Pool 1 (mm²)

Pool 2 (mm²)

GW40043BS

200 x 180 x 100

N/E (2x16) + (7x10)

GW40045BS

280 x 225 x 100

N/E (3x16) + (11x10)

GW40047BS

24 (12x2)

280 x 350 x 100

N/E (3x16) + (11x10)

GW40047BD

24 (12x2)

280 x 350 x 100

N/E 2x[(3x16) + (11x10)]

GW40049BS

36 (18x2)

400 x 400 x 130

N/E (3x16) + (17x10)

GW40049BD

36 (18x2)

400 x 400 x 130

N/E 2x[(3x16) + (17x10)]

GW40051BD

54 (18x3)

400 x 550 x 130

N/E 2x[(3x16) + (17x10)]

GW40053BD

72 (18x4)

400 x 850 x 150

N/E 2x[(3x16) + (17x10)]

GW40053BQ

72 (18x4)

400 x 850 x 150

N/E 4x[(3x16) + (17x10)]

Toon alles Toon alles

UITRUSTING EN OPMERKINGEN

GELEVERDE ACCESSOIRES: afdekstroken, circuitetiketten. Zelfklevend etiket om in te vullen voor certificatie volgens norm CEI 23-51. GW40049BS,GW40049BD GW40051BD,GW40053BD GW40053BQ voorzien van een verwijderbaar frame, om de bedrading buiten de kast uit te voeren. Isolerende bipolaire schroef 80 A - IP20 klemmenblokken om te installeren op het frame voor bedrading.
OPMERKINGEN: vermogensverlies berekend volgens CEI 23-49. Gebruik voor de perforaties de GW52401 frees. Gebruik om de dubbele isolatie te herstellen de meegeleverde betreffende accessoires (afdekstroken en schroefdoppen of beugels voor opbouwmontage).
KENMERKEN: Thermische druk met bal gelijk aan 70 °C.
