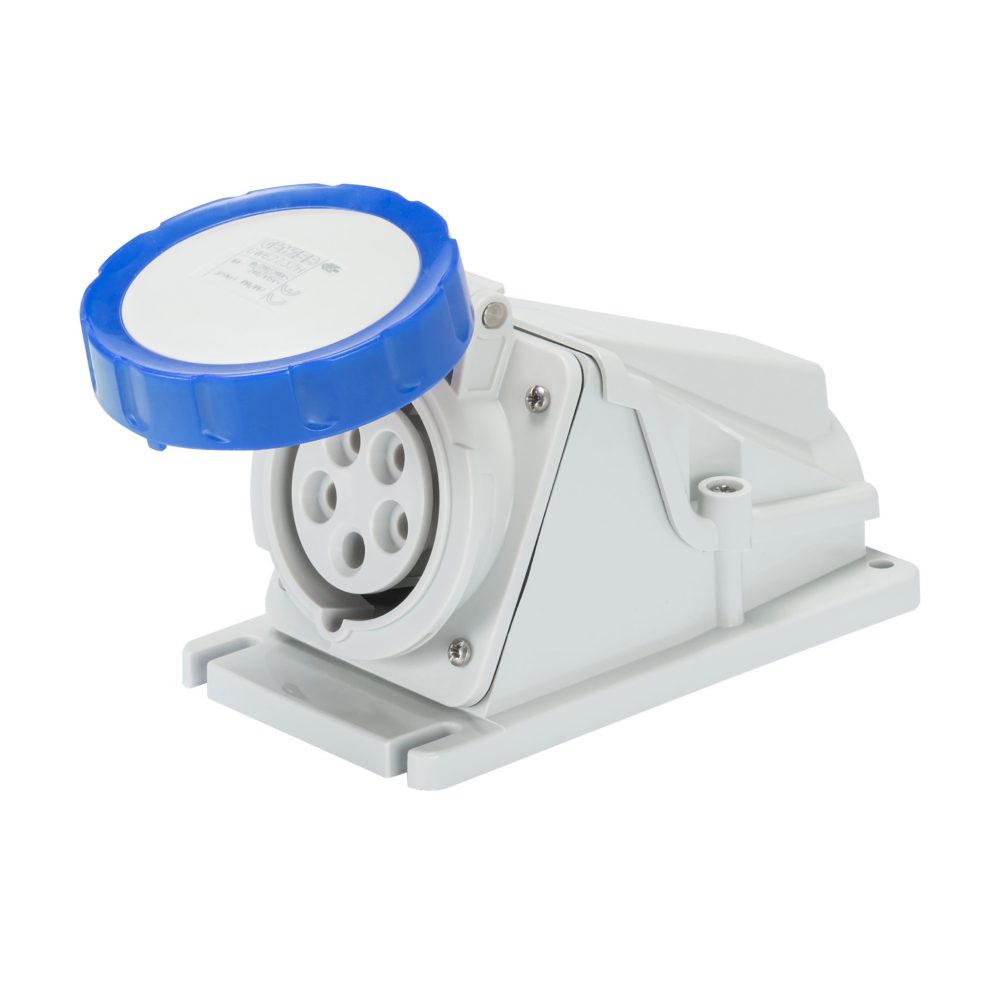

90° HAAKSE OPBOUWWANDCONTACTDOOS - IP67 - 3P+N+E 32 A 200-250 V 50/60 HZ - BLAUW - 9 U - SCHROEFDRAAD

Code: GW62513
Serie: IEC 309 HP-serie
Stekkers en wandcontactdozen IEC 309 Standaard
Het IEC 309 HP systeem bestaat uit stekkers en wandcontactdozen van 16 tot 125 A in twee verschillende versies - recht mobiel en 10° inbouw, met IP44/IP54 en IP66/IP67/IP68/IP69 beschermingsgraad (IP68/IP69 alleen beschikbaar voor rechte versies). De introductie van de aanwijzingen voor het aardingscontact voltooit de serie voor specifieke toepassingen en installaties. De 16-32 A versies zijn beschikbaar met schroefdraad of snelle bedrading met veerklemmen, terwijl voor de 63-125 A versies indirecte bedrading met mantelklemmen wordt voorgesteld.

IP67

IK08

850 °C (actieve onderdelen) - 650 °C (passieve onderdelen)

125 °C (actieve onderdelen) - 80 °C (passieve onderdelen)

Technische informatie

Informatie
Downloaden
Certificaten
Kleur Blauw
Nominale stroom (A) 32
IP graad IP67
Aant. polen 3P+N+E
Mechanische weerstand IK08
Referentie h 9
Nominale spanning 200-250 V
Type 90° haakse wandcontactdoos voor opbouwmontage
Frequentie 50/60 Hz
Klem aandraaicapaciteit 2,5-6 mm² flexibele kabels - 2,5-10 mm² stijve kabels
Bedrijfstemperatuur -25 +55 °C
Soort bedrading Met schroef
Electrocod 2211
Gloeidraadtest 850 °C (actieve onderdelen) - 650 °C (passieve onderdelen)
Totaal aantal activiteiten > 2000
Toegestane overbelasting 42 A
Breekcapaciteit bij 1,1 Un 40 A
Isolatieweertsand > 10 MΩ
Thermodruk met kogel 125 °C (actieve onderdelen) - 80 °C (passieve onderdelen)
Ware Number 85366990

Product Data Sheet

Technische kenmerken - IT

Technische kenmerken - DE

Technische kenmerken - EN

Technische kenmerken - ES

Reach-verklaring

Geef het certificaat weer

CE-markering

UITRUSTING EN OPMERKINGEN
KENMERKEN: PG21 kabelwartel.
OPMERKING: alle producten zijn apart verpakt.
