Série 40 Cdi Coffrets et tableaux de distribution à encastrer

Série 40 Cdi Coffrets et tableaux de distribution à encastrer

La plus grande offre de panneaux de distribution encastrables et de boîtiers actuellement disponibles sur le marché. Sept gammes conçues pour offrir des solutions optimisées dans le secteur résidentiel et commercial, également disponibles dans des matériaux sans halogène. Versions de 2 à 72 modules, degré de protection de IP40 à IP55 et versions spéciales pour le tableau de plastification. La gamme comprend également deux boîtiers multimédias : version complète (54 modules) et version compacte (36 modules).

40 CDi - Coffrets design - IP40

Porte transparente fumée

Coffrets design pré-équipés pour borniers
Coffrets design pré-équipés pour borniers
Code Gewiss
Nb mod. EN 50022
Couleur
Dim. façade LxHxP (mm)
Fond de rechange
Puissance dissipée (W)

Code Gewiss GW40237TB
Nb mod. EN 50022 4+1/2
Couleur Blanc
Dim. façade LxHxP (mm) 148x165x23
Fond de rechange GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW40237TN
Nb mod. EN 50022 4+1/2
Couleur Noir
Dim. façade LxHxP (mm) 148x165x23
Fond de rechange GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW40237VT
Nb mod. EN 50022 4+1/2
Couleur Verni titane
Dim. façade LxHxP (mm) 148x165x23
Fond de rechange GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW40237VA
Nb mod. EN 50022 4+1/2
Couleur Verni ardoise
Dim. façade LxHxP (mm) 148x165x23
Fond de rechange GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW40225TB
Nb mod. EN 50022 8+1/2
Couleur Blanc
Dim. façade LxHxP (mm) 250x195x26
Fond de rechange GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW40225TN
Nb mod. EN 50022 8+1/2
Couleur Noir
Dim. façade LxHxP (mm) 250x195x26
Fond de rechange GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW40225VT
Nb mod. EN 50022 8+1/2
Couleur Verni titane
Dim. façade LxHxP (mm) 250x195x26
Fond de rechange GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW40225VA
Nb mod. EN 50022 8+1/2
Couleur Verni ardoise
Dim. façade LxHxP (mm) 250x195x26
Fond de rechange GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW40229TB
Nb mod. EN 50022 12+1
Couleur Blanc
Dim. façade LxHxP (mm) 330x218x25
Fond de rechange GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW40229TN
Nb mod. EN 50022 12+1
Couleur Noir
Dim. façade LxHxP (mm) 330x218x25
Fond de rechange GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW40229VT
Nb mod. EN 50022 12+1
Couleur Verni titane
Dim. façade LxHxP (mm) 330x218x25
Fond de rechange GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW40229VA
Nb mod. EN 50022 12+1
Couleur Verni ardoise
Dim. façade LxHxP (mm) 330x218x25
Fond de rechange GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW40233TB
Nb mod. EN 50022 24+2 (12x2)
Couleur Blanc
Dim. façade LxHxP (mm) 330x338x28
Fond de rechange GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW40233TN
Nb mod. EN 50022 24+2 (12x2)
Couleur Noir
Dim. façade LxHxP (mm) 330x338x28
Fond de rechange GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW40233VT
Nb mod. EN 50022 24+2 (12x2)
Couleur Verni titane
Dim. façade LxHxP (mm) 330x338x28
Fond de rechange GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW40233VA
Nb mod. EN 50022 24+2 (12x2)
Couleur Verni ardoise
Dim. façade LxHxP (mm) 330x338x28
Fond de rechange GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW40239TB
Nb mod. EN 50022 36+3 (12x3)
Couleur Blanc
Dim. façade LxHxP (mm) 330x493x28
Fond de rechange GW40679
Puissance dissipée (W) 42
Aller à
Code Gewiss GW40239TN
Nb mod. EN 50022 36+3 (12x3)
Couleur Noir
Dim. façade LxHxP (mm) 330x493x28
Fond de rechange GW40679
Puissance dissipée (W) 42
Aller à
Code Gewiss GW40239VT
Nb mod. EN 50022 36+3 (12x3)
Couleur Verni titane
Dim. façade LxHxP (mm) 330x493x28
Fond de rechange GW40679
Puissance dissipée (W) 42
Aller à
Code Gewiss GW40239VA
Nb mod. EN 50022 36+3 (12x3)
Couleur Verni ardoise
Dim. façade LxHxP (mm) 330x493x28
Fond de rechange GW40679
Puissance dissipée (W) 42
Aller à
VOIR TOUT
ÉQUIPEMENTS ET NOTES

Porte pleine

Coffrets pré-équipés pour borniers - Blanc
Coffrets pré-équipés pour borniers - Blanc
Code Gewiss
Nb mod. EN 50022
Couleur
Dim. externes LxHxP (mm)
Puissance dissipée (W)
Fond de rechange

Code Gewiss GW40287TB
Nb mod. EN 50022 4
Couleur Blanc
Dim. externes LxHxP (mm) 148x165x23
Puissance dissipée (W) 13
Fond de rechange GW40671
Aller à
Code Gewiss GW40285TB
Nb mod. EN 50022 8
Couleur Blanc
Dim. externes LxHxP (mm) 250x195x26
Puissance dissipée (W) 19
Fond de rechange GW40673
Aller à
Code Gewiss GW40289TB
Nb mod. EN 50022 12
Couleur Blanc
Dim. externes LxHxP (mm) 330x218x25
Puissance dissipée (W) 24
Fond de rechange GW40674
Aller à
Code Gewiss GW40293TB
Nb mod. EN 50022 24 (12X2)
Couleur Blanc
Dim. externes LxHxP (mm) 330x338x28
Puissance dissipée (W) 25
Fond de rechange GW40677
Aller à
Code Gewiss GW40299TB
Nb mod. EN 50022 36 (12x3)
Couleur Blanc
Dim. externes LxHxP (mm) 330x493x28
Puissance dissipée (W) 42
Fond de rechange GW40679
Aller à
ÉQUIPEMENTS ET NOTES

Compléments pour coffrets design

Façades et châssis fonctionnels avec rail DIN correspondants pour coffrets design
Façades et châssis fonctionnels avec rail DIN correspondants pour coffrets design
Code Gewiss
Nb mod. EN 50022
Couleur
Dim. façade LxHxP (mm)
Fond correspondant
Puissance dissipée (W)

Code Gewiss GW41237TB
Nb mod. EN 50022 4+1/2
Couleur Blanc
Dim. façade LxHxP (mm) 148x165x23
Fond correspondant GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW41237TN
Nb mod. EN 50022 4+1/2
Couleur Noir
Dim. façade LxHxP (mm) 148x165x23
Fond correspondant GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW41237VT
Nb mod. EN 50022 4+1/2
Couleur Verni titane
Dim. façade LxHxP (mm) 148x165x23
Fond correspondant GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW41237VA
Nb mod. EN 50022 4+1/2
Couleur Verni ardoise
Dim. façade LxHxP (mm) 148x165x23
Fond correspondant GW40671
Puissance dissipée (W) 13
Aller à
Code Gewiss GW41225TB
Nb mod. EN 50022 8+1/2
Couleur Blanc
Dim. façade LxHxP (mm) 250x195x26
Fond correspondant GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW41225TN
Nb mod. EN 50022 8+1/2
Couleur Noir
Dim. façade LxHxP (mm) 250x195x26
Fond correspondant GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW41225VT
Nb mod. EN 50022 8+1/2
Couleur Verni titane
Dim. façade LxHxP (mm) 250x195x26
Fond correspondant GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW41225VA
Nb mod. EN 50022 8+1/2
Couleur Verni ardoise
Dim. façade LxHxP (mm) 250x195x26
Fond correspondant GW40673
Puissance dissipée (W) 19
Aller à
Code Gewiss GW41229TB
Nb mod. EN 50022 12+1
Couleur Blanc
Dim. façade LxHxP (mm) 330x218x25
Fond correspondant GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW41229TN
Nb mod. EN 50022 12+1
Couleur Noir
Dim. façade LxHxP (mm) 330x218x25
Fond correspondant GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW41229VT
Nb mod. EN 50022 12+1
Couleur Verni titane
Dim. façade LxHxP (mm) 330x218x25
Fond correspondant GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW41229VA
Nb mod. EN 50022 12+1
Couleur Verni ardoise
Dim. façade LxHxP (mm) 330x218x25
Fond correspondant GW40674
Puissance dissipée (W) 24
Aller à
Code Gewiss GW41233TB
Nb mod. EN 50022 24+2 (12x2)
Couleur Blanc
Dim. façade LxHxP (mm) 330x338x28
Fond correspondant GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW41233TN
Nb mod. EN 50022 24+2 (12x2)
Couleur Noir
Dim. façade LxHxP (mm) 330x338x28
Fond correspondant GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW41233VT
Nb mod. EN 50022 24+2 (12x2)
Couleur Verni titane
Dim. façade LxHxP (mm) 330x338x28
Fond correspondant GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW41233VA
Nb mod. EN 50022 24+2 (12x2)
Couleur Verni ardoise
Dim. façade LxHxP (mm) 330x338x28
Fond correspondant GW40677
Puissance dissipée (W) 25
Aller à
Code Gewiss GW41239TB
Nb mod. EN 50022 36+3 (12x3)
Couleur Blanc
Dim. façade LxHxP (mm) 330x493x28
Fond correspondant GW40679
Puissance dissipée (W) 42
Aller à
Code Gewiss GW41239TN
Nb mod. EN 50022 36+3 (12x3)
Couleur Noir
Dim. façade LxHxP (mm) 330x493x28
Fond correspondant GW40679
Puissance dissipée (W) 42
Aller à
Code Gewiss GW41239VT
Nb mod. EN 50022 36+3 (12x3)
Couleur Verni titane
Dim. façade LxHxP (mm) 330x493x28
Fond correspondant GW40679
Puissance dissipée (W) 42
Aller à
Code Gewiss GW41239VA
Nb mod. EN 50022 36+3 (12x3)
Couleur Verni ardoise
Dim. façade LxHxP (mm) 330x493x28
Fond correspondant GW40679
Puissance dissipée (W) 42
Aller à
VOIR TOUT
ÉQUIPEMENTS ET NOTES
Fonds pour coffrets design prévus pour l'installation d'un bornier
Fonds pour coffrets design prévus pour l'installation d'un bornier
Code Gewiss
Nb mod. EN 50022
Dim. fond LxHxP (mm)

Code Gewiss GW40671
Nb mod. EN 50022 4
Dim. fond LxHxP (mm) 115x142x85
Aller à
Code Gewiss GW40673
Nb mod. EN 50022 8
Dim. fond LxHxP (mm) 209x174x81
Aller à
Code Gewiss GW40674
Nb mod. EN 50022 12
Dim. fond LxHxP (mm) 293x189x81
Aller à
Code Gewiss GW40677
Nb mod. EN 50022 24
Dim. fond LxHxP (mm) 294x310x80
Aller à
Code Gewiss GW40679
Nb mod. EN 50022 36
Dim. fond LxHxP (mm) 294x461x90
Aller à
ÉQUIPEMENTS ET NOTES

40 CDKi - Coffrets de distribution modulaires protégés - IP40

Porte transparente fumée

Coffrets pré-équipés pour borniers avec châssis extractible - Blanc RAL 9016
Coffrets pré-équipés pour borniers avec châssis extractible - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)

Code Gewiss GW40601
Nb mod. EN 50022 2
Dim. externes LxHxP (mm) 83x160x74
Puissance dissipée (W) 12
Aller à
Code Gewiss GW40602
Nb mod. EN 50022 4
Dim. externes LxHxP (mm) 120x160x85
Puissance dissipée (W) 18
Aller à
Code Gewiss GW40603
Nb mod. EN 50022 6
Dim. externes LxHxP (mm) 200x170x85
Puissance dissipée (W) 19
Aller à
Code Gewiss GW40604
Nb mod. EN 50022 8
Dim. externes LxHxP (mm) 240x195x85
Puissance dissipée (W) 20
Aller à
Code Gewiss GW40605
Nb mod. EN 50022 12
Dim. externes LxHxP (mm) 330x270x85
Puissance dissipée (W) 36
Aller à
Code Gewiss GW40608
Nb mod. EN 50022 18
Dim. externes LxHxP (mm) 465x310x85
Puissance dissipée (W) 50
Aller à
ÉQUIPEMENTS ET NOTES
Coffrets équipés d'un bornier à vis bipolaire IP20 80 A et d'un châssis extractible - Blanc RAL 9016
Coffrets équipés d'un bornier à vis bipolaire IP20 80 A et d'un châssis extractible - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)
Pôle 1 (mm²)
Pôle 2 (mm²)

Code Gewiss GW40604BS
Nb mod. EN 50022 8
Dim. externes LxHxP (mm) 240x195x85
Puissance dissipée (W) 20
Pôle 1 (mm²) N/T (2x16) + (7x10)
Pôle 2 (mm²) N/T (2x16) + (7x10)
Aller à
Code Gewiss GW40605BS
Nb mod. EN 50022 12
Dim. externes LxHxP (mm) 330x270x85
Puissance dissipée (W) 36
Pôle 1 (mm²) N/T (3x16) + (11x10)
Pôle 2 (mm²) N/T (3x16) + (11x10)
Aller à
Code Gewiss GW40608BS
Nb mod. EN 50022 18
Dim. externes LxHxP (mm) 465x310x85
Puissance dissipée (W) 50
Pôle 1 (mm²) N/T (3x16) + (17x10)
Pôle 2 (mm²) N/T (3x16) + (17x10)
Aller à
ÉQUIPEMENTS ET NOTES
Coffrets de distribution avec plastrons ouverts et châssis extractible pré-équipés pour borniers - Blanc RAL 9016
Coffrets de distribution avec plastrons ouverts et châssis extractible pré-équipés pour borniers - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)

Code Gewiss GW40606
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x85
Puissance dissipée (W) 37
Aller à
Code Gewiss GW40609
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x85
Puissance dissipée (W) 52
Aller à
Code Gewiss GW40610
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x95
Puissance dissipée (W) 62
Aller à
Code Gewiss GW40611
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x880x95
Puissance dissipée (W) 95
Aller à
ÉQUIPEMENTS ET NOTES
Coffrets de distribution avec plastrons ouverts et châssis extractible équipés de borniers - Blanc RAL 9016
Coffrets de distribution avec plastrons ouverts et châssis extractible équipés de borniers - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)
Pôle 1 (mm²)
Pôle 2 (mm²)

Code Gewiss GW40606BS
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x85
Puissance dissipée (W) 37
Pôle 1 (mm²) N/T (3x16) + (11x10)
Pôle 2 (mm²) N/T (3x16) + (11x10)
Aller à
Code Gewiss GW40606BD
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x85
Puissance dissipée (W) 37
Pôle 1 (mm²) N/T 2x[(3x16) + (11x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (11x10)]
Aller à
Code Gewiss GW40609BS
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x85
Puissance dissipée (W) 52
Pôle 1 (mm²) N/T (3x16) + (17x10)
Pôle 2 (mm²) N/T (3x16) + (17x10)
Aller à
Code Gewiss GW40609BD
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x85
Puissance dissipée (W) 52
Pôle 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40610BD
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x95
Puissance dissipée (W) 62
Pôle 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40610BT
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x95
Puissance dissipée (W) 62
Pôle 1 (mm²) N/T 3x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 3x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40611BD
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x855x95
Puissance dissipée (W) 95
Pôle 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40611BQ
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x880x95
Puissance dissipée (W) 95
Pôle 1 (mm²) N/T 4x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 4x[(3x16) + (17x10)]
Aller à
ÉQUIPEMENTS ET NOTES

Porte pleine

Coffrets pré-équipés pour borniers avec châssis extractible - Blanc RAL 9016
Coffrets pré-équipés pour borniers avec châssis extractible - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)

Code Gewiss GW40882
Nb mod. EN 50022 4
Dim. externes LxHxP (mm) 120x160x85
Puissance dissipée (W) 18
Aller à
Code Gewiss GW40883
Nb mod. EN 50022 6
Dim. externes LxHxP (mm) 200x170x85
Puissance dissipée (W) 19
Aller à
Code Gewiss GW40884
Nb mod. EN 50022 8
Dim. externes LxHxP (mm) 240x195x85
Puissance dissipée (W) 20
Aller à
Code Gewiss GW40885
Nb mod. EN 50022 12
Dim. externes LxHxP (mm) 330x270x85
Puissance dissipée (W) 36
Aller à
Code Gewiss GW40888
Nb mod. EN 50022 18
Dim. externes LxHxP (mm) 465x310x85
Puissance dissipée (W) 50
Aller à
ÉQUIPEMENTS ET NOTES
Coffrets équipés d'un bornier à vis bipolaire IP20 80 A et d'un châssis extractible - Blanc RAL 9016
Coffrets équipés d'un bornier à vis bipolaire IP20 80 A et d'un châssis extractible - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)
Pôle 1 (mm²)
Pôle 2 (mm²)

Code Gewiss GW40884BS
Nb mod. EN 50022 8
Dim. externes LxHxP (mm) 240x195x85
Puissance dissipée (W) 20
Pôle 1 (mm²) N/T (2x16) + (7x10)
Pôle 2 (mm²) N/T (2x16) + (7x10)
Aller à
Code Gewiss GW40885BS
Nb mod. EN 50022 12
Dim. externes LxHxP (mm) 330x270x85
Puissance dissipée (W) 36
Pôle 1 (mm²) N/T (3x16) + (11x10)
Pôle 2 (mm²) N/T (3x16) + (11x10)
Aller à
Code Gewiss GW40888BS
Nb mod. EN 50022 18
Dim. externes LxHxP (mm) 465x310x85
Puissance dissipée (W) 50
Pôle 1 (mm²) N/T (3x16) + (17x10)
Pôle 2 (mm²) N/T (3x16) + (17x10)
Aller à
ÉQUIPEMENTS ET NOTES
Coffrets de distribution avec plastrons ouverts et châssis extractible pré-équipé pour borniers - Blanc RAL 9016
Coffrets de distribution avec plastrons ouverts et châssis extractible pré-équipé pour borniers - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)

Code Gewiss GW40886
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x85
Puissance dissipée (W) 37
Aller à
Code Gewiss GW40889
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x85
Puissance dissipée (W) 52
Aller à
Code Gewiss GW40890
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x95
Puissance dissipée (W) 62
Aller à
Code Gewiss GW40891
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x880x95
Puissance dissipée (W) 95
Aller à
ÉQUIPEMENTS ET NOTES
Coffrets de distribution avec plastrons modulaires, bornier à vis IP20 80 A et châssis extractible Blanc RAL 9016
Coffrets de distribution avec plastrons modulaires, bornier à vis IP20 80 A et châssis extractible Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)
Pôle 1 (mm²)
Pôle 2 (mm²)

Code Gewiss GW40886BS
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x85
Puissance dissipée (W) 37
Pôle 1 (mm²) N/T (3x16) + (11x10)
Pôle 2 (mm²) N/T (3x16) + (11x10)
Aller à
Code Gewiss GW40886BD
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x85
Puissance dissipée (W) 37
Pôle 1 (mm²) N/T 2x[(3x16) + (11x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (11x10)]
Aller à
Code Gewiss GW40889BS
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x85
Puissance dissipée (W) 52
Pôle 1 (mm²) N/T (3x16) + (17x10)
Pôle 2 (mm²) N/T (3x16) + (17x10)
Aller à
Code Gewiss GW40889BD
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x85
Puissance dissipée (W) 52
Pôle 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40890BD
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x95
Puissance dissipée (W) 62
Pôle 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40890BT
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x95
Puissance dissipée (W) 62
Pôle 1 (mm²) N/T 3x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 3x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40891BD
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x855x95
Puissance dissipée (W) 95
Pôle 1 (mm²) N/T 2x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 2x[(3x16) + (17x10)]
Aller à
Code Gewiss GW40891BQ
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x880x95
Puissance dissipée (W) 95
Pôle 1 (mm²) N/T 4x[(3x16) + (17x10)]
Pôle 2 (mm²) N/T 4x[(3x16) + (17x10)]
Aller à
ÉQUIPEMENTS ET NOTES

Tableaux de distribution - porte en métal - IP40

Tableaux de distribution pour parois en maçonnerie équipés de borniers bipolaires - RAL 9016
Tableaux de distribution pour parois en maçonnerie équipés de borniers bipolaires - RAL 9016
Code Gewiss
Nb mod. EN 50022
Pôle 1 (mm²)
Pôle 2 (mm²)
Puissance dissipée (W)

Code Gewiss GW40151N
Nb mod. EN 50022 12+2
Pôle 1 (mm²) N (2x16)+(8x10)
Pôle 2 (mm²) PE (2x16)+(8x10)
Puissance dissipée (W) 60
Aller à
Code Gewiss GW40152N
Nb mod. EN 50022 24+4 (12x2)
Pôle 1 (mm²) N (2x16)+(14x10)
Pôle 2 (mm²) PE (2x16)+(14x10)
Puissance dissipée (W) 80
Aller à
Code Gewiss GW40153N
Nb mod. EN 50022 36+6 (12x3)
Pôle 1 (mm²) N 2x[(2x16)+(14x10)]
Pôle 2 (mm²) PE 2x[(2x16)+(14x10)]
Puissance dissipée (W) 90
Aller à
Code Gewiss GW40154N
Nb mod. EN 50022 48+8 (12x4)
Pôle 1 (mm²) N 2x[(2x16)+(14x10)]
Pôle 2 (mm²) PE 2x[(2x16)+(14x10)]
Puissance dissipée (W) 100
Aller à
Code Gewiss GW40155N
Nb mod. EN 50022 60+10 (12x5)
Pôle 1 (mm²) N 2x[(2x16)+(14x10)]
Pôle 2 (mm²) PE 2x[(2x16)+(14x10)]
Puissance dissipée (W) 120
Aller à
ÉQUIPEMENTS ET NOTES
Tableaux de distribution pour parois de plaque de plâtre (GWT 850°C) équipés de borniers bipolaires - RAL 9016
Tableaux de distribution pour parois de plaque de plâtre (GWT 850°C) équipés de borniers bipolaires - RAL 9016
Code Gewiss
Nb mod. EN 50022
Pôle 1 (mm²)
Pôle 2 (mm²)
Puissance dissipée (W)

Code Gewiss GW40161N
Nb mod. EN 50022 12+2
Pôle 1 (mm²) N (2x16)+(8x10)
Pôle 2 (mm²) PE (2x16)+(8x10)
Puissance dissipée (W) 60
Aller à
Code Gewiss GW40162N
Nb mod. EN 50022 24+4 (12x2)
Pôle 1 (mm²) N (2x16)+(14x10)
Pôle 2 (mm²) PE (2x16)+(14x10)
Puissance dissipée (W) 80
Aller à
Code Gewiss GW40163N
Nb mod. EN 50022 36+6 (12x3)
Pôle 1 (mm²) N 2x[(2x16)+(14x10)]
Pôle 2 (mm²) PE 2x[(2x16)+(14x10)]
Puissance dissipée (W) 90
Aller à
Code Gewiss GW40164N
Nb mod. EN 50022 48+8 (12x4)
Pôle 1 (mm²) N 2x[(2x16)+(14x10)]
Pôle 2 (mm²) PE 2x[(2x16)+(14x10)]
Puissance dissipée (W) 100
Aller à
Code Gewiss GW40165N
Nb mod. EN 50022 60+10 (12x5)
Pôle 1 (mm²) N 2x[(2x16)+(14x10)]
Pôle 2 (mm²) PE 2x[(2x16)+(14x10)]
Puissance dissipée (W) 120
Aller à
ÉQUIPEMENTS ET NOTES

Boîtiers multimédia porte métallique - IP30

Boîtiers multimédias pour murs en bric - RAL 9016
Boîtiers multimédias pour murs en bric - RAL 9016
Code Gewiss
No. line

Code Gewiss GW40173N
No. line 3
Aller à
Code Gewiss GW40174N
No. line 4
Aller à
ÉQUIPEMENTS ET NOTES
Boîtiers multimédias pour murs en plâtre (GWT 850 °C) - RAL 9016
Boîtiers multimédias pour murs en plâtre (GWT 850 °C) - RAL 9016
Code Gewiss
No. line

Code Gewiss GW40178N
No. line 3
Aller à
Code Gewiss GW40179N
No. line 4
Aller à
ÉQUIPEMENTS ET NOTES

Compléments techniques

Kit anti-bactérien avant

Panneaux de distribution à fenêtre avec kit avant et châssis extractible pré-équipé pour borniers - Blanc RAL 9016 - Anti-bactérien
Panneaux de distribution à fenêtre avec kit avant et châssis extractible pré-équipé pour borniers - Blanc RAL 9016 - Anti-bactérien
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)

Code Gewiss GW41885AB
Nb mod. EN 50022 12
Dim. externes LxHxP (mm) 330x270x16
Puissance dissipée (W) 36
Aller à
Code Gewiss GW41886AB
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x16
Puissance dissipée (W) 37
Aller à
Code Gewiss GW41889AB
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x16
Puissance dissipée (W) 52
Aller à
Code Gewiss GW41890AB
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x25
Puissance dissipée (W) 62
Aller à
Code Gewiss GW41891AB
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x880x25
Puissance dissipée (W) 95
Aller à
ÉQUIPEMENTS ET NOTES
Boîte arrière à encastrer pour kit anti-bactérien avant - Pour paroi en maçonnerie
Boîte arrière à encastrer pour kit anti-bactérien avant - Pour paroi en maçonnerie
Code Gewiss
Nb mod. EN 50022
Pour
kit ANTI-BACTÉRIEN

Code Gewiss GW40685
Nb mod. EN 50022 12
Pour
kit ANTI-BACTÉRIEN GW41885AB
Aller à
Code Gewiss GW40687
Nb mod. EN 50022 24 (12X2)
Pour
kit ANTI-BACTÉRIEN GW41886AB
Aller à
Code Gewiss GW40688
Nb mod. EN 50022 36 (18x2)
Pour
kit ANTI-BACTÉRIEN GW41889AB
Aller à
Code Gewiss GW40689
Nb mod. EN 50022 54 (18x3)
Pour
kit ANTI-BACTÉRIEN GW41890AB
Aller à
Code Gewiss GW40690
Nb mod. EN 50022 72 (18x4)
Pour
kit ANTI-BACTÉRIEN GW41891AB
Aller à
ÉQUIPEMENTS ET NOTES
Boîte arrière Green Wall à encastrer pour kit anti-bactérien avant - Pour paroi en plaques de plâtre
Boîte arrière Green Wall à encastrer pour kit anti-bactérien avant - Pour paroi en plaques de plâtre
Code Gewiss
Nb mod. EN 50022
Pour
kit ANTI-BACTÉRIEN

Code Gewiss GW40685PM
Nb mod. EN 50022 12
Pour
kit ANTI-BACTÉRIEN GW41885AB
Aller à
Code Gewiss GW40687PM
Nb mod. EN 50022 24 (12X2)
Pour
kit ANTI-BACTÉRIEN GW41886AB
Aller à
Code Gewiss GW40688PM
Nb mod. EN 50022 36 (18x2)
Pour
kit ANTI-BACTÉRIEN GW41889AB
Aller à
Code Gewiss GW40689PM
Nb mod. EN 50022 54 (18x3)
Pour
kit ANTI-BACTÉRIEN GW41890AB
Aller à
Code Gewiss GW40690PM
Nb mod. EN 50022 72 (18x4)
Pour
kit ANTI-BACTÉRIEN GW41891AB
Aller à
ÉQUIPEMENTS ET NOTES

40 CDKi GREEN WALL - coffrets de distribution pour cloisons creuses et plaques de plâtre - IP40

Porte transparente fumée

Coffrets et tableaux de distribution modulaires avec plastrons découpés et châssis extractible prévu pour installation des borniers - Blanc RAL 9016 - porte fumée
Coffrets et tableaux de distribution modulaires avec plastrons découpés et châssis extractible prévu pour installation des borniers - Blanc RAL 9016 - porte fumée
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)

Code Gewiss GW40605PM
Nb mod. EN 50022 12
Dim. externes LxHxP (mm) 330x270x85
Puissance dissipée (W) 36
Aller à
Code Gewiss GW40606PM
Nb mod. EN 50022 24 (12X2)
Dim. externes LxHxP (mm) 330x420x85
Puissance dissipée (W) 37
Aller à
Code Gewiss GW40609PM
Nb mod. EN 50022 36 (18x2)
Dim. externes LxHxP (mm) 465x505x85
Puissance dissipée (W) 52
Aller à
Code Gewiss GW40610PM
Nb mod. EN 50022 54 (18x3)
Dim. externes LxHxP (mm) 465x680x95
Puissance dissipée (W) 62
Aller à
Code Gewiss GW40611PM
Nb mod. EN 50022 72 (18x4)
Dim. externes LxHxP (mm) 465x880x95
Puissance dissipée (W) 95
Aller à
ÉQUIPEMENTS ET NOTES

40 CDKI GREEN WALL - Boîtiers de mise en réseau domestique

Boîtiers multimédia

Boîtier multimédia compact version 36 DIN - Blanc ral 9016 - Porte pleine
Boîtier multimédia compact version 36 DIN - Blanc ral 9016 - Porte pleine
Code Gewiss
Description
Dim. externes LxHxP (mm)

Code Gewiss GW40390C
Description Couvercle avant, cadre intérieur et accessoires, 36 modules DIN
Dim. externes LxHxP (mm) 465x505x85
Aller à
Code Gewiss GW40688PM
Description Boîte arrière Green Wall vide 36 modules DIN
Dim. externes LxHxP (mm) -
Aller à
ÉQUIPEMENTS ET NOTES
Boîtier multimédia compact version 54 DIN - Blanc ral 9016 - Porte pleine
Boîtier multimédia compact version 54 DIN - Blanc ral 9016 - Porte pleine
Code Gewiss
Description
Dim. externes LxHxP (mm)

Code Gewiss GW40390F
Description Couvercle avant, cadre intérieur et accessoires, 54 modules DIN
Dim. externes LxHxP (mm) 465x680x95
Aller à
Code Gewiss GW40689PM
Description Boîte Green Wall arrière vide 54 modules DIN
Dim. externes LxHxP (mm) -
Aller à
ÉQUIPEMENTS ET NOTES

40 CDi - Coffrets protégés - IP40

Porte pleine

Coffrets pré-équipés pour borniers - Blanc RAL 9016
Coffrets pré-équipés pour borniers - Blanc RAL 9016
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Puissance dissipée (W)

Code Gewiss GW40655
Nb mod. EN 50022 8
Dim. externes LxHxP (mm) 236x195x89
Puissance dissipée (W) 19
Aller à
Code Gewiss GW40657
Nb mod. EN 50022 12+1
Dim. externes LxHxP (mm) 326x217x89
Puissance dissipée (W) 26
Aller à
Code Gewiss GW40659
Nb mod. EN 50022 24+2 (12x2)
Dim. externes LxHxP (mm) 326x346x89
Puissance dissipée (W) 36
Aller à
Code Gewiss GW40661
Nb mod. EN 50022 36+2 (18x2)
Dim. externes LxHxP (mm) 453x396x95
Puissance dissipée (W) 47
Aller à
ÉQUIPEMENTS ET NOTES

48 PTC - Boîtiers et coffrets combinés étanches - IP55

Coffrets composables avec porte transparente fumée

Coffrets composables à encastrer étanches avec façade antichoc - Gris RAL 7035
Coffrets composables à encastrer étanches avec façade antichoc - Gris RAL 7035
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Dim. façade LxH (mm)
Puissance dissipée (W)

Code Gewiss GW48681
Nb mod. EN 50022 6
Dim. externes LxHxP (mm) 138x169x70
Dim. façade LxH (mm) 175x210
Puissance dissipée (W) 15
Aller à
Code Gewiss GW48682
Nb mod. EN 50022 12
Dim. externes LxHxP (mm) 308x169x70
Dim. façade LxH (mm) 345x210
Puissance dissipée (W) 25
Aller à
ÉQUIPEMENTS ET NOTES

Coffret combiné avec porte transparente fumée

Coffret de distribution à encastrer étanche, pour appareils modulaires et avec 2 plastrons 85 x 75 mm pour le montage de prises IEC309 façade antichoc - Gris RAL 7035
Coffret de distribution à encastrer étanche, pour appareils modulaires et avec 2 plastrons 85 x 75 mm pour le montage de prises IEC309 façade antichoc - Gris RAL 7035
Code Gewiss
Nb mod. EN 50022
Dim. externes LxHxP (mm)
Dim. façade LxH (mm)
Puissance dissipée (W)

Code Gewiss GW48686
Nb mod. EN 50022 4
Dim. externes LxHxP (mm) 308x169x70
Dim. façade LxH (mm) 345x210
Puissance dissipée (W) 19
Aller à
ÉQUIPEMENTS ET NOTES

Compléments techniques

Installation et raccordement

Kit de 4 vis autotaraudeuses longues avec entretoises pour la fixation des couvercles et des façades
Kit de 4 vis autotaraudeuses longues avec entretoises pour la fixation des couvercles et des façades
Code Gewiss
Dimensions vis (mm)
Épaisseur entretoise (mm)

Code Gewiss GW48645
Dimensions vis (mm) Ø 4x45
Épaisseur entretoise (mm) Max 10, peut être réduite
Aller à
ÉQUIPEMENTS ET NOTES
Élément d'assemblage en batterie de coffrets à encastrer CDKi et CDi design
Élément d'assemblage en batterie de coffrets à encastrer CDKi et CDi design
Code Gewiss
Fixation

Code Gewiss GW40425
Fixation Par clipsage
Aller à
ÉQUIPEMENTS ET NOTES
Patte anti-déformation pour scellement des boîtes d'encastrement des coffrets CDKi
Patte anti-déformation pour scellement des boîtes d'encastrement des coffrets CDKi
Code Gewiss
Pour coffrets rail EN 50022

Code Gewiss GW40479
Pour coffrets rail EN 50022 18 Modules
Aller à
ÉQUIPEMENTS ET NOTES
Manchon d'assemblage boîtes PTC
Manchon d'assemblage boîtes PTC
Code Gewiss
Description

Code Gewiss GW48026
Description Fixation par clipsage
Aller à
ÉQUIPEMENTS ET NOTES
Équerres d'extension réglables en acier galvanisé pour la fixation arrière équipés de vis autotaraudeuses - Jeu de 4 pièces - Série 70 RT
Équerres d'extension réglables en acier galvanisé pour la fixation arrière équipés de vis autotaraudeuses - Jeu de 4 pièces - Série 70 RT
Code Gewiss
Dist. réglable

Code Gewiss GW70009
Dist. réglable 90 - 160 mm
Aller à
ÉQUIPEMENTS ET NOTES

Câblage

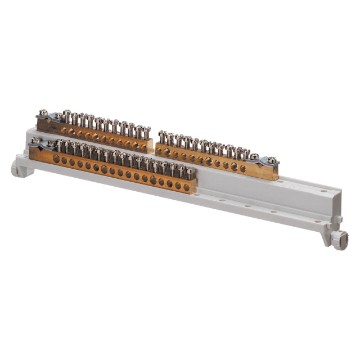

Borniers à vis isolés bipolaires et unipolaires pour coffrets modulaires
Borniers à vis isolés bipolaires et unipolaires pour coffrets modulaires
Code Gewiss
Type
Pôle 1 (mm²)
Pôle 2 (mm²)
Fixation aux supports

Code Gewiss GW40401
Type Bipolaire - Courant nominal 125 A
Pôle 1 (mm²) N (1x35) + (7x10)
Pôle 2 (mm²) T (1x35) + (7x10)
Fixation aux supports Avec vis
Aller à
Code Gewiss GW40402
Type Bipolaire - Courant nominal 125 A
Pôle 1 (mm²) N (3x35) + (10x10)
Pôle 2 (mm²) T (3x35) + (10x10)
Fixation aux supports Avec vis et/ou clipsage
Aller à
Code Gewiss GW40404
Type Bipolaire - Courant nominal 125 A
Pôle 1 (mm²) N (5x35) + (14x10)
Pôle 2 (mm²) T (5x35) + (14x10)
Fixation aux supports Avec vis et/ou clipsage
Aller à
Code Gewiss GW40408B
Type Bipolaire - Courant nominal 80 A - IP20
Pôle 1 (mm²) N/T (2x16) + (7x10)
Pôle 2 (mm²) N/T (2x16) + (7x10)
Fixation aux supports Avec vis
Aller à
Code Gewiss GW40412B
Type Bipolaire - Courant nominal 80 A - IP20
Pôle 1 (mm²) N/T (3x16) + (11x10)
Pôle 2 (mm²) N/T (3x16) + (11x10)
Fixation aux supports Avec vis et/ou clipsage
Aller à
Code Gewiss GW40418B
Type Bipolaire - Courant nominal 80 A - IP20
Pôle 1 (mm²) N/T (3x16) + (17x10)
Pôle 2 (mm²) N/T (3x16) + (17x10)
Fixation aux supports Avec vis et/ou clipsage
Aller à
Code Gewiss GW40408U
Type Unipolaire - Courant nominal 80 A - IP20
Pôle 1 (mm²) N/T (2x16) + (7x10)
Pôle 2 (mm²) -
Fixation aux supports Avec vis
Aller à
Code Gewiss GW40412U
Type Unipolaire - Courant nominal 80 A - IP20
Pôle 1 (mm²) N/T (3x16) + (11x10)
Pôle 2 (mm²) -
Fixation aux supports Avec vis et/ou clipsage
Aller à
Code Gewiss GW40422U
Type Unipolaire - Courant nominal 80 A - IP20
Pôle 1 (mm²) N/T (3x16) + (29x10)
Pôle 2 (mm²) -
Fixation aux supports Avec vis et/ou clipsage
Aller à
Code Gewiss GW40418U
Type Unipolaire - Courant nominal 80 A - IP20
Pôle 1 (mm²) N/T (3x16) + (17x10)
Pôle 2 (mm²) -
Fixation aux supports Avec vis et/ou clipsage
Aller à
VOIR TOUT
ÉQUIPEMENTS ET NOTES
Adaptateur pour borniers à vis
Adaptateur pour borniers à vis
Code Gewiss
Matière
Pour coffrets
Fixation aux supports

Code Gewiss GW40413
Matière Métal
Pour coffrets 12M (et multiples) et 18M (et multiples)
Fixation aux supports Avec vis
Aller à
ÉQUIPEMENTS ET NOTES

Divers

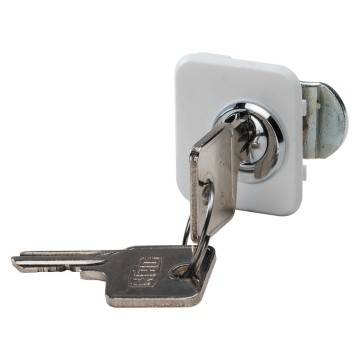

Serrure de sécurité à barillet - Pour coffrets 40 CDKi et 40 CDi design
Serrure de sécurité à barillet - Pour coffrets 40 CDKi et 40 CDi design
Code Gewiss
Matière

Code Gewiss GW40422
Matière Métal moulé sous pression
Aller à
ÉQUIPEMENTS ET NOTES
Serrure de sécurité pour coffrets cloisons creuses - IP40
Serrure de sécurité pour coffrets cloisons creuses - IP40
Code Gewiss
Pour coffrets
Matière

Code Gewiss GW40463
Pour coffrets 40CD à encastrer std allemand
Matière Métal
Aller à
ÉQUIPEMENTS ET NOTES
Serrure de sécurité à cylindre étanche
Serrure de sécurité à cylindre étanche
Code Gewiss
Pour coffrets
Matière

Code Gewiss GW48644
Pour coffrets Série 48 PTC et 42 RV
Matière Métal moulé sous pression
Aller à
ÉQUIPEMENTS ET NOTES

Accessoires techniques pour boîtiers multimédia (panneaux de distribution de signaux d’appartement)

Kit d'extension de prise jack téléphone
Kit d'extension de prise jack téléphone
Code Gewiss
Description

Code Gewiss GW38098
Description Prise téléphonique et fils de sortie
Aller à
ÉQUIPEMENTS ET NOTES
Profiling
Solutions sur mesure pour vous
DES PRODUITS ET SOLUTIONS ADAPTÉ(E)S À VOS BESOINS
ou
Sign up now
Erreur d'envoi de la demande.
Merci de réessayer plus tard !
Merci !
Votre demande a bien été envoyée
