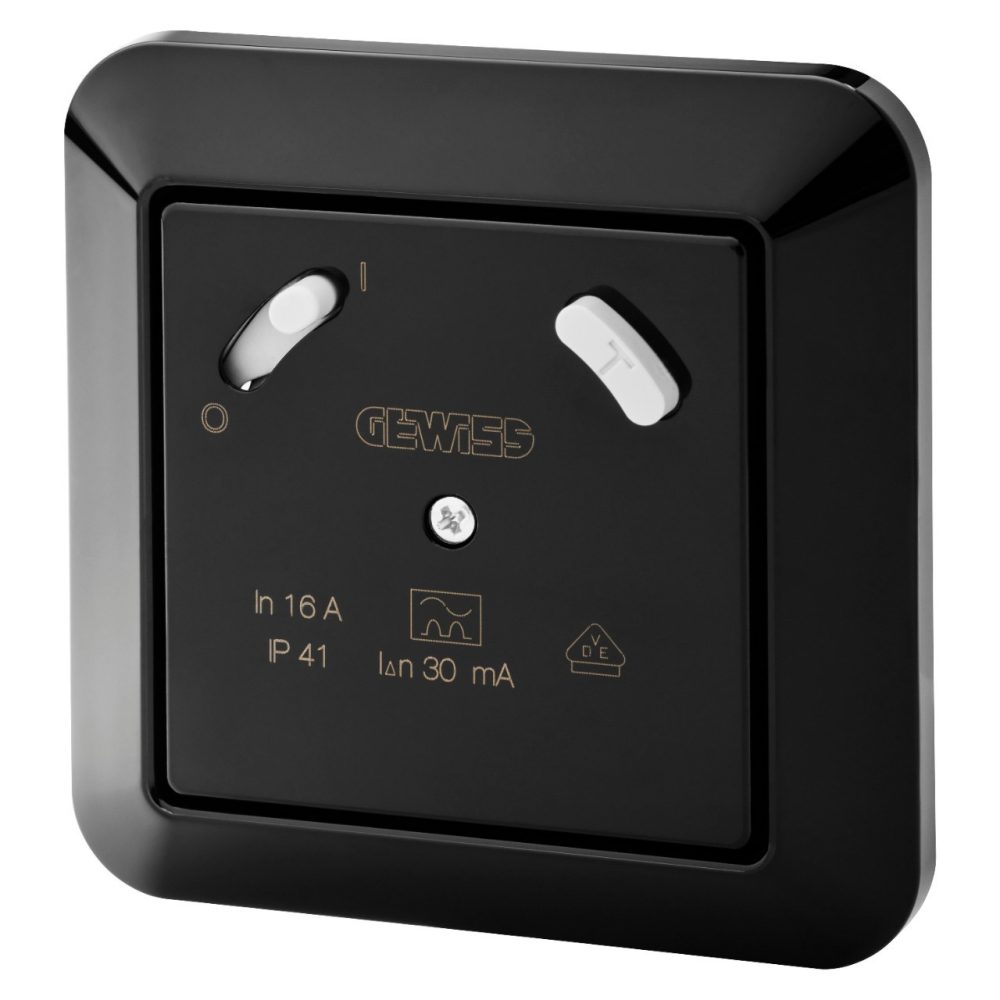

TOMA INTERRUPTOR DIFERENCIAL CON PLACA - 16A 30mA IP41 - COLOR NEGRO

Código: GW95526N
Gama: Serie 90 RCD
Interruptores modulares para protección diferencial
La Serie 90 RCD satisface cualquier requerimiento de protección contra derivaciones a tierra, para cualquier tipo de aplicación.
La gama está compuesta por magnetotérmicos diferenciales compactos MDC (de 6 a 32 A, curvas B y C, hasta 10 kA y lΔn de 30 y 300 mA tipo AC, A, A[IR] y A[S] y F), BD y BDHP; bloques diferenciales para interruptores automáticos MT y MTHP (lΔn de 10 mA a 3 A tipo AC, A, A[IR], A[S] y A ajustable), Automáticos diferenciales IDP (hasta 125 A, lΔn de 10 a 500 mA tipo AC, A, A[IR], A[S], F, B).

IP41

Información técnica

Información
Descargar
Software
Certificados
Descripción Dispositivo de protección de corriente diferencial local (sin enchufe)
Código RCD
Nº polos 1P+N
Color Negro RAL 9005
Corriente nominal 16 A
Corriente diferencial nominal 30 mA
Tipo A
Tensión nominal (EN/IEC 61008-1, 61008-2-1) 230/240 V
Grado de protección IP41
Frecuencia nominal (Hz) 50 Hz
Tiempo de retardo Sin tiempo de retraso
Tensión nominal de tensión soportada (Uimp) 4 kV
Categoría de sobretensiones III
Capacidad nominal de cierre y rotura 500 A
Corriente nominal de cortocircuito condicional 3.000 A
Sección cable rígido Min 1,5 mm² - Max 2,5 mm²
Sección cable flexible Min 1,5 mm² - Max 2,5 mm²
Tipo de terminal Sin tornillos
Posición de montaje Instalación en el interior o en el exterior de la pared
Temperatura de empleo -5° - +40° (según IEC),
-25° - +40° (según EN)
Número de maniobras eléctricas 2000
Número de maniobras mecánicas 4000
Norma -
Conexión a tierra -
Ware Number 85044060

Product Data Sheet

Folleto - ES

Características técnicas - IT

Características técnicas - EN

Características técnicas - DE

Características técnicas - ES

Manual de instrucciones

CENTRAL

Presupuesto y Verificación térmica de las cajas

Mostrar más

ENERGYpro

Quadros para obras de construcción, puertos-campings y distribución

Mostrar más

PBT-Q

Instalaciones eléctricas y cuadros de BT

Mostrar más

PRICE

Estimation of electrical systems

Mostrar más

CADpro

Advanced design of electrical systems

Mostrar más

PROJEX

Diseño de sistemas de baja tensión

Mostrar más

Marca CE

EQUIPOS Y NOTAS
NOTA: la toma RCD se puede utilizar para aplicaciones empotradas o de montaje en superficie. Solo para la aplicación en superficie, se requiere GW95527N.
