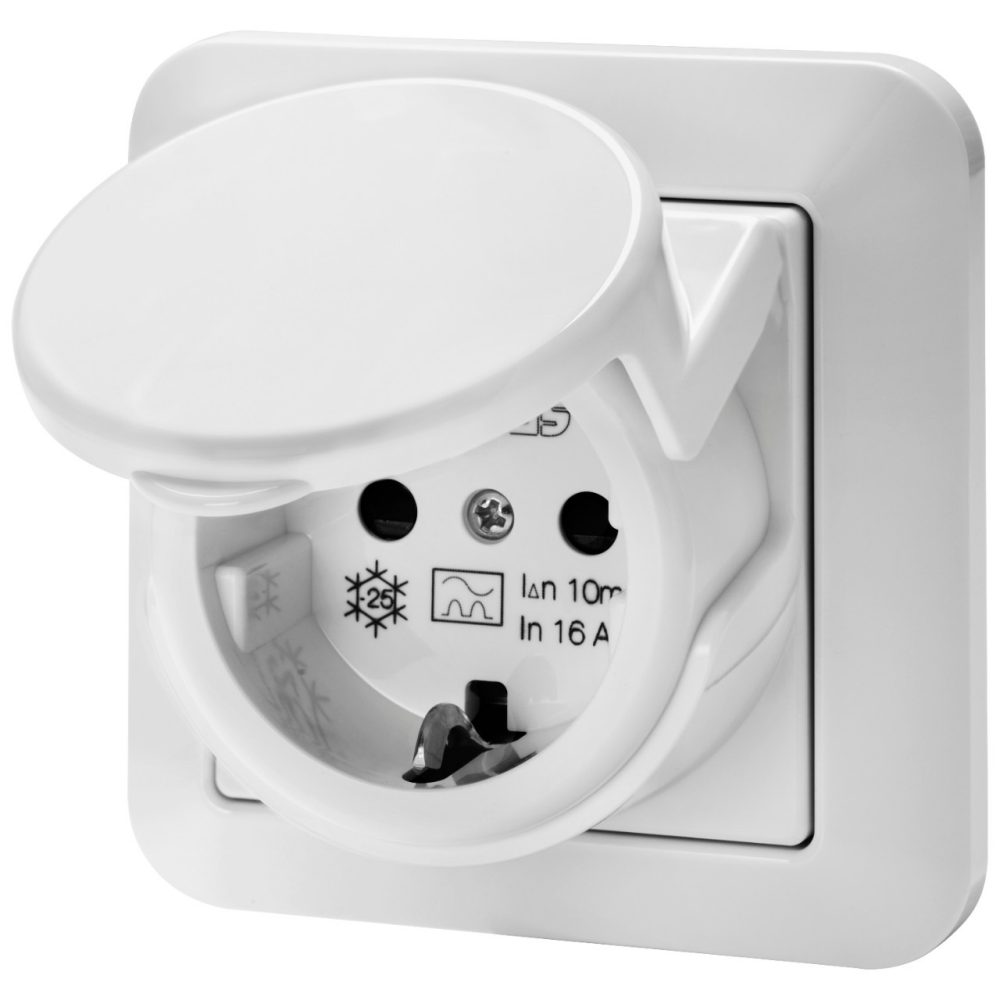

BASE DE SEGURIDAD RCD - 16 A 10 mA IP44
Código:
GW95523
Gama: Serie 90 RCD
Interruptores modulares para protección diferencial
La Serie 90 RCD satisface cualquier requerimiento de protección contra derivaciones a tierra, para cualquier tipo de aplicación.
La gama está compuesta por magnetotérmicos diferenciales compactos MDC (de 6 a 32 A, curvas B y C, hasta 10 kA y lΔn de 30 y 300 mA tipo AC, A, A[IR] y A[S] y F), BD y BDHP; bloques diferenciales para interruptores automáticos MT y MTHP (lΔn de 10 mA a 3 A tipo AC, A, A[IR], A[S] y A ajustable), Automáticos diferenciales IDP (hasta 125 A, lΔn de 10 a 500 mA tipo AC, A, A[IR], A[S], F, B).
La gama está compuesta por magnetotérmicos diferenciales compactos MDC (de 6 a 32 A, curvas B y C, hasta 10 kA y lΔn de 30 y 300 mA tipo AC, A, A[IR] y A[S] y F), BD y BDHP; bloques diferenciales para interruptores automáticos MT y MTHP (lΔn de 10 mA a 3 A tipo AC, A, A[IR], A[S] y A ajustable), Automáticos diferenciales IDP (hasta 125 A, lΔn de 10 a 500 mA tipo AC, A, A[IR], A[S], F, B).
IP44
Información técnica
Información
Descargar
Certificados
Descripción
Socket with residual current protection
Código
RCD
Nº polos
1P+N
Color
Blanco RAL 9016
Corriente nominal
16 A
Corriente diferencial nominal
10 mA
Tipo
A
Tensión nominal (EN/IEC 61008-1, 61008-2-1)
230/240 V
Grado de protección
IP44
Frecuencia nominal (Hz)
50 Hz
RCD Delay
Without time delay
Tensión nominal de
tensión soportada (Uimp) 4 kV
tensión soportada (Uimp) 4 kV
Categoría de sobretensiones
III
Nominal making and breaking capacity
500 A
Rated conditional short-circuit current
3.000 A
Sección cable rígido
Min 1,5 mm² - Max 2,5 mm²
Sección cable flexible
Min 1,5 mm² - Max 2,5 mm²
Terminal type
Without screws
Posición de montaje
Flush type or surface type
Temperatura de empleo
-5° - +40° (acc. To IEC),
-25° - +40° (acc. To EN)
-25° - +40° (acc. To EN)
Número de maniobras eléctricas
2000
Número de maniobras mecánicas
4000
Norma
CEE 7 - standard sheet III
Earth connection
Puesta a tierra
Ware Number
85389099
EQUIPOS Y NOTAS
NOTA: Las bases o tomas de corriente del RCD se pueden utilizar para aplicaciones de montaje empotrado o en pared. Solo para aplicaciones de montaje en pared, es necesario GW95527.
