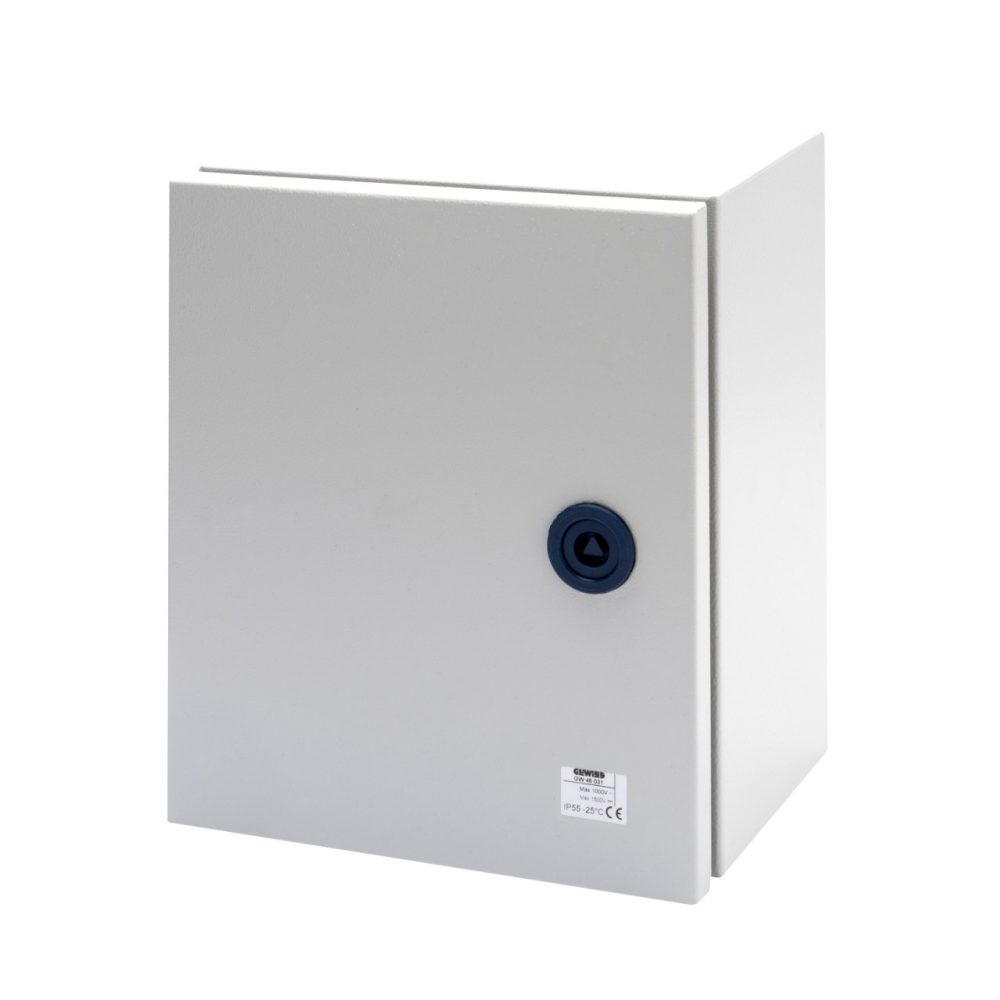

KİLİTLİ DÜZ KAPAKLI METAL PANEL 250X300X160 - IP55 - GRİ RAL 7035
Kod:
GW46031
Ürün Serisi: 46 Serisi
Etanj, sıva üstü montaj dağıtım ve otomasyon panoları
Etanj, sıva üstü montaj dağıtım ve otomasyon panoları
Teklif içeriği: 46 QP pano - tek gövdeli, halojensiz cam elyaf yüklü polyester, koruma derecesi IP66; 46 QM pano - metal IP55; 46 QX pano - paslanmaz çelik IP55; 44 CEP pano - tek gövdeli, halojensiz teknopolimer. 46 QP, QM ve 44 CEP panolar, şeffaf ve opak kapaklı versiyonlarda mevcuttur. Ek olarak 46 QP, QM ve QX panolar, metal çıtçıtlı Hızlı ve Kolay aksesuarlarla donatılmıştır.
IP55
IK10
Teknik Bilgi
Bilgi
İndir
Sertifikalar
Yalıtım sınıfı
Topraklama terminalli
Renk
Gri RAL 7035
Nominal boyut LxHxD (mm)
250x300x160
IP derecesi
IP55
Malzeme
10/10'dan 15/10'a kadar çelik metal, epoksi polyester pudrasıyla boyalı
Direnç dayanıklı
IK10
Kilit sayısı
1
panoları
İç ortam kullanım için
Dağıtabilir güç A (W)
49
Dağıtabilir güç B (W)
-
Fonksiyonel boyut LxHxD (mm)
250x300x160
Çalıştırma sıcaklığı
-25 +60 °C
Malzeme tipi
Metal
Elektrokod
0320
Standart
EN 61439-1, EN 61439-2, EN62208, EN 60670-1, IEC 60670-24
Aile
46 QM
Maksimum nominal yalıtım voltajı (Ui)
690 V
Kapak tipi
Opak kapak
Ware Number
85381000
EKİPMAN VE NOTLAR
VERİLEN AKSESUARLAR: Modüler mekanizmalar için taban saclarını veya direkleri sabitlemek için vidalı kapaklar, dişli pimler veya ilgili cıvatalar ve vidalarla tersine çevrilebilir kareler.
Kabloların geçmesi için flanşlı oluklu altlıkla GW46034, GW46035, GW46036, GW46037.
NOTLAR: CEI 23-49 uyarınca hesaplanan dağıtılabilir güç.
Ön yapılandırmada (paneller ve DIN raylarıyla) direkleri kullanmak gereklidir.
Dağıtılabilir güç A (W): taban sacıyla pano yapılandırması (olabildiğince arkadan).
Dağıtılabilir güç B (W): DIN rayları + pencereli panellerle pano yapılandırması.
Teknik ve işlevsel özellikler ve nominal değerler yalnızca dikey kurulum içindir.
UYGULAMALAR: iç mekan kullanımı için (örn. Endüstriyel sistemler, makineler, vs.).
Yukarıdaki tablodaki nominal boyutlar U x Y x D, panoların dış boyutlarıdır.
Gerçek dış boyutlar U x Y x D için GEWISS profesyonel web sitesinden indirilebilecek teknik veri sayfasına veya bu katalogun teknik kısmına bakın.
Kabloların geçmesi için flanşlı oluklu altlıkla GW46034, GW46035, GW46036, GW46037.
NOTLAR: CEI 23-49 uyarınca hesaplanan dağıtılabilir güç.
Ön yapılandırmada (paneller ve DIN raylarıyla) direkleri kullanmak gereklidir.
Dağıtılabilir güç A (W): taban sacıyla pano yapılandırması (olabildiğince arkadan).
Dağıtılabilir güç B (W): DIN rayları + pencereli panellerle pano yapılandırması.
Teknik ve işlevsel özellikler ve nominal değerler yalnızca dikey kurulum içindir.
UYGULAMALAR: iç mekan kullanımı için (örn. Endüstriyel sistemler, makineler, vs.).
Yukarıdaki tablodaki nominal boyutlar U x Y x D, panoların dış boyutlarıdır.
Gerçek dış boyutlar U x Y x D için GEWISS profesyonel web sitesinden indirilebilecek teknik veri sayfasına veya bu katalogun teknik kısmına bakın.
