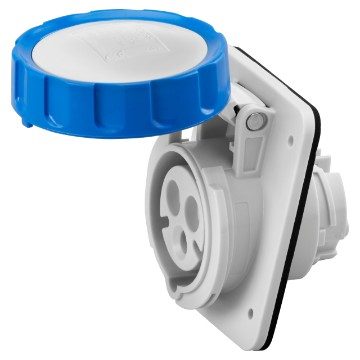

10° AÇILI MAKİNA PRİZİ HP - IP66/IP67 - 2P+E 16A 200-250V 50/60HZ - MAVİ - 6H - VİDALI BAĞLANTI

Kod: GW62227H

Ürün Serisi: IEC 309 HP serisi
IEC 309 Standartlarına göre fiş ve prizler

IEC 309 HP sistemi, IP44/IP54 koruma derecesine sahip korumalı versiyonlarda ve 200'e kadar IP koruma derecesine sahip su geçirmez versiyonlarda mevcut olan düz mobil ve 10° sıva altı montaj olmak üzere iki farklı versiyonda 16 ila 125A arası fiş ve prizlerden oluşur. IP66/IP67/IP68/IP69'a (elektroteknik sahnede buna sahip olan ilk ve tek). Topraklama kontağı için tüm saat referanslarının tanıtılması, belirli uygulamalar ve kurulumlar için aralığı tamamlar. 16-32A versiyonları vidalı veya hızlı yaylı kablo gerektirirken, 63-125 A versiyonları kollara ayrılan terminal bağlantı teknolojisini kullanır.

IP66/IP67

IK09

850 °C (aktif parçalar) - 650 °C (pasif parçalar)

125 °C (aktif parçalar) - 80 °C (pasif parçalar)

Teknik Bilgi

Bilgi
İndir
Video
Sertifikalar
Renk Mavi
Nominal akım (A) 16
IP derecesi IP66/IP67
Kutup adedi 2P+T
Direnç dayanıklı IK09
Referans h 6
Flanş boyutları (mm) 85x75
Tip 10° açılı sıva altı montaj prizi
Nominal voltaj 200 - 250 V
Frekans 50/60 Hz
Terminal sıkıştırma kapasitesi 1-2.5mm² esnek kablolar - 1.5-4mm² sert kablolar
Çalıştırma sıcaklığı -25 +55 °C
Kablolama tipi Vidalı
Malzeme tipi EN 60754-2 uyarınca halojen Free dir
Elektrokod 2210
Akkor Tel Deneyi 850 °C (aktif parçalar) - 650 °C (pasif parçalar)
Toplam çalıştırma sayısı > 5000
İzin verilen aşırı yükleme 22 A
1.1 Un'de Kesme kapasitesi 20 A
Yalıtım direnci > 10 MΩ
Bilyeli termo sıcaklık 125 °C (aktif parçalar) - 80 °C (pasif parçalar)
Ware Number 85366990

Product Data Sheet

3 boyutlu adım çizimi

Teknik özellikler - BT

Teknik özellikler - DE

Teknik özellikler - TR

Teknik özellikler - ES

sertifikayı göster

CE işareti

EKİPMAN VE NOTLAR
NOTLAR: tüm ürünler ayrı olarak paketlenir. EN 60754-2 halojen free
ÖZELLİKLER: Nikel kaplı kontaklar
