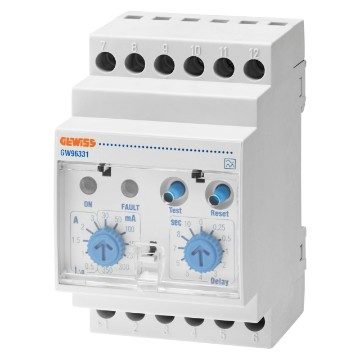

AYRI TOROİDLİ KAÇAK AKIM RÖLESİ - 230V ac - A TİPİ - 3 MODÜL
Kod:
GW96331
Ürün Serisi: 90 AM Serisi
Modüler aksesuarlar
Modüler aksesuarlar
90 AM serisi, tüm şalterler için ortak yardımcılara ek olarak, elektrik sistemlerinde koruma, komut, programlama, ölçüm ve sinyalizasyon için birçok modüler aksesuar içerir.
IP20
Teknik Bilgi
Bilgi
İndir
Yazılım
Sertifikalar
Tanım
Ayrı toroidli artık akım rölesi
Tipi
A
Boyutlar
3 modules
Standart
EN 60947-2 Annex M
Tightening torque
0,5 Nm
Rated operating voltage (Ue)
230 V (± 10%)
Red LED report
Exceeding the threshold IΔn after the delay time Δt
Test voltajındaki rezistans
2kV at 50Hz for 1 minute (1kV per measurement circuit)
Green LED report
Device properly powered
Nominal frekans (Hz)
40/60 Hz
Local reset
Sì
Regulation of IΔn
0,03 - 0,1 - 0,3 - 0,5 - 1 - 1,5 - 2 - 3 - 5 - 10 - 20 - 30 A
Local test
Sì
Regulation of delay time Δt
0 - 0,25 - 0,5 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10 s
Output contact type
1 changeover (10 A - 250 V - AC1)
Yalıtım sınıfı
II
IP derecesi
IP20
Self-consumption
1,5 W
Kullanım sıcaklığı
-10°C +55°C
Maximum cable section (ridig/flexible)
6 mm²
Depolama sıcaklığı
-20°C +70°C
Ware Number
85364900
EKİPMAN VE NOTLAR
ÖZELLİKLER: açma (Idn) ve gecikme (dt) eşikleri ayarlanabilir:
Idn (A): 0,03 - 0,1 - 0,3 - 0,5 - 1 - 1,5 - 2 - 3 - 5 - 10 - 20 - 30.
dt (s): 0 - 0.25 - 0.5 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 10.
NOT: DIN üzerine montaj ray EN 50022. Kaçak akım korumasının çalışması için şunların kullanılması gerekir: kaçak akım rölesi, uygun bir toroid ve ilgili şalter için bir ayırma şalteri.
