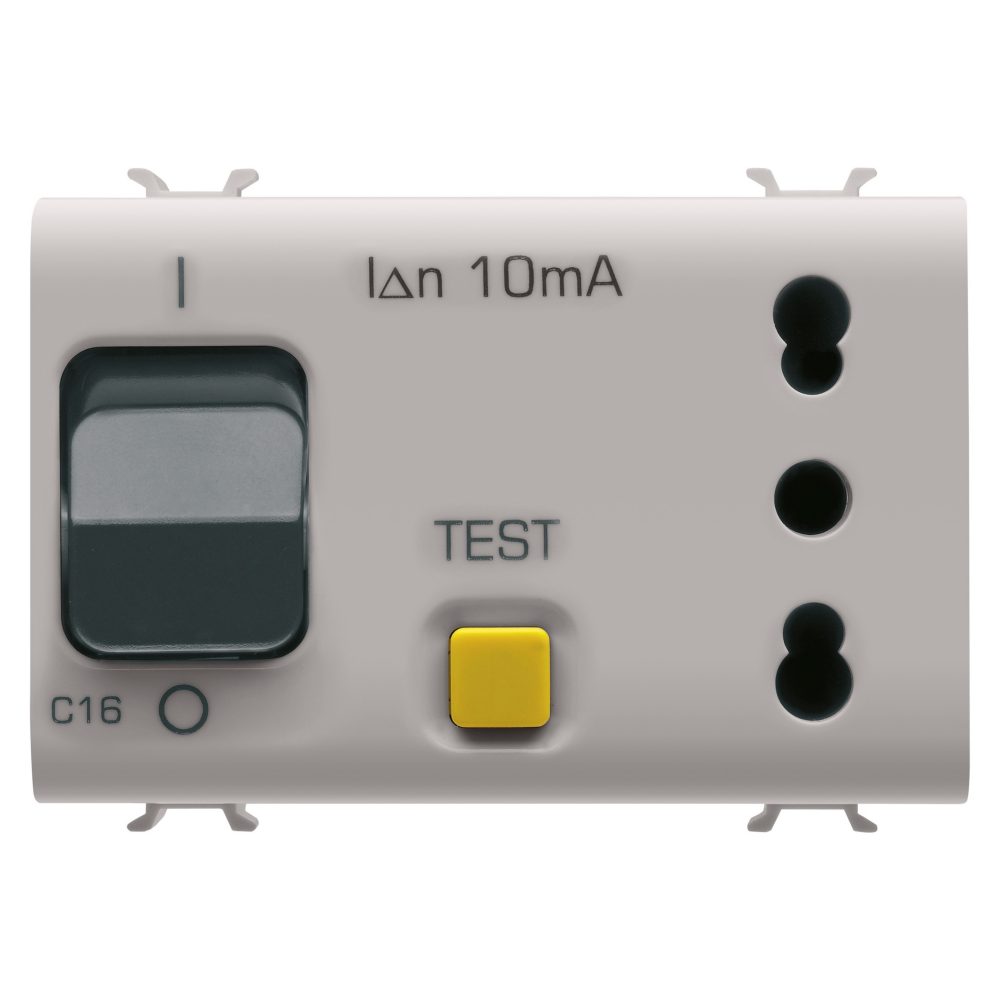

KİLİTLİ ANAHTARLI PRİZ - 2P+E 16A - P17-P11 - KAÇAK AKIM RÖLELİ 1P+N 16A - 230Vac - 3 MODÜL - N SATEN BEJ - CHORUSMART

Kod: GW13321

Teknik Sayfayı İndir

Ürün Serisi: CHORUSMART - İç mekan serisi
saten Doğal Bej modüler cihazlar

ChoruSmart modüler cihazlar, tüm tasarım, işlevsellik ve kurulum gereksinimlerini karşılayabilen eksiksiz bir ürün yelpazesi sayesinde, cihazlar ve plakalar arasında sonsuz kombinasyon oluşturmayı mümkün kılar.
Renkler ve kaplamalar: naturel saten bej, sıcak ve saran. Küçük alanlarda sınırsız işlev: ChoruSmart serisi, alanı gerektiği gibi optimize etmek ve en modern ihtiyaçları bile karşılamak için ½, 1 ve 2 modüllü basmalı buton anahtarlarından ve EVO veya SMART versiyonundaki eksenel anahtarlardan oluşur.
Ön kuplaj: Ön kuplaj, tüm plakalar ve kutular için aynı olan desteğin çıkarılmasına gerek kalmadan bileşenlerin hızlı ve kolay bir şekilde monte edilmesini ve serbest bırakılmasını sağlar.

125 °C

850 °C

Teknik Bilgi

Bilgi

İndir

Yazılım

Sertifikalar

Kategori kilitli priz

Tanım 2P+T - 16A

Renk Doğal saten bej

Tip Kilitli

Voltaj 230V ac

Standart İngiliz

Kablolama terminalleri Vidalı

Koruma Magnetotermico + Differenziale

Priz tipi P17-P11

Minyatür devre kesiciler 1P+N 16A

Kesme kapasitesi 3 kA

Idn 10 mA

Standart IEC 60884-1; EN 61009-1; EN 61008-1

Test voltajındaki rezistans 1 dak. için 2000 V a 50 Hz

Yalıtım direnci > 5 MOhm

Uzun süreli çalışma soketi (konum değişikliği sayısı) 10.000, 250 V ac cosφ=0,8

Bilyeli termo sıcaklık 125 °C

Akkor Tel Deneyi: 850 °C

Kablo çekmede terminal tutuşu > 50 N

Terminal sıkıştırma kapasitesi esnek kablolar (mm²) min. 0,75 - maks. 2x4

Terminal sıkıştırma kapasitesi sert kablolar (mm²) min. 0,5 - maks. 2x2,5

Modül sayısı 3

Elektrokod 0131

Malzeme Teknopolimer

Ware Number 85366990

Product Data Sheet

Teknik özellikler - EN

Smaltimento

Manuale istruzioni

İndirme alanına gidin İndirme alanına gidin

CADpro

Daha fazlasını göster

HOME

Daha fazlasını göster

AUTOCAD Plugin

Daha fazlasını göster

64-8

Daha fazlasını göster

PRICE

Daha fazlasını göster

REVIT Plugin

Daha fazlasını göster

Yazılım alanına gidin Yazılım alanına gidin

CE marking

REACH information

EKİPMAN VE NOTLAR

ÖZELLİKLER: Otomatik minyatür şalterli (C tipi) ve kaçak akım röleli (tip A) kilitli anahtarlı prizler. Çukurlar yalnızca bir fiş takılıyken gerilim altındadır.
UYGULAMALAR: yükü korumak için sistem sonlandırmalarında kurulum için uygundur.
