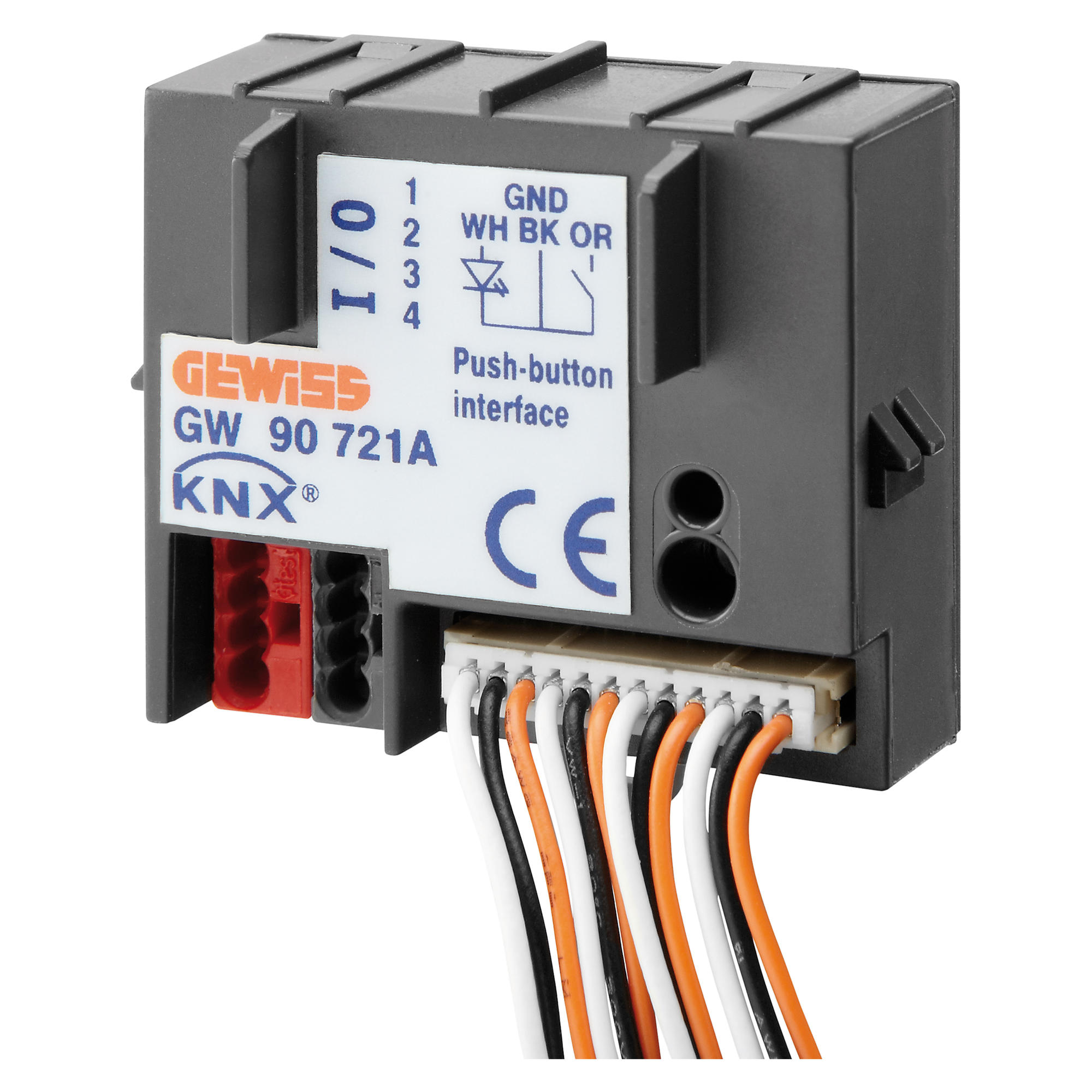

INTERFACCIA CONTATTI 4 CANALI - KNX

Codice: GW90721A

Serie: Home&Building Pro
Sistema Home & Building PRO

Sistema filare basato sul protocollo standard internazionale KNX, adatto per l’automazione avanzata di soluzioni residenziali e di piccolo o medio terziario. L'offerta è altamente personalizzabile, completa di tutte le funzioni, integrabile con dispositivi e sistemi di terze parti (videocitofonia, smart lock, intrattenimento) e controllabile via APP, assistenti vocali o pannelli touch. Con Home and Building PRO è possibile anche gestire dispositivi ZigBee e comunicare con le piattaforme IoT Google Home, Amazon Alexa e IFTTT.

IP20

Info tecniche

Informazioni

Download

Software

Certificati

Categoria ON / OFF

Comunicazione KNX

N. moduli DIN 4

Alimentazione Tramite bus KNX, 29 V dc SELV

Tensione di alimentazione 230 V ac - 50/60 Hz

Interfacce KNX TP1

Assorbimento corrente bus KNX (mA) Max. 9 mA

Lunghezza max cavi 10 m

N. canali in ingresso 4

Ingressi Per contatti privi di potenziale ed indipendenti

N. canali in uscita 4

Uscite per LED Tensione: 3,3 V dc - Corrente max: 1 mA

Connessione BUS KNX Morsetto BUS KNX

Temperatura di funzionamento -5 ÷ +45 °C

Temperatura di stoccaggio -25 +70 °C

Grado di protezione IP20

Umidità relativa (non condensante) Max 93%

Norma di riferimento Direttiva bassa tensione 2014/35/EU -
Direttiva compatibilità elettromagnetica 2014/30/EU -
EN50428, EN50090-2-2

Ware Number 85389099

Product Data Sheet

Data Base prodotto per ETS3

Data Base prodotto per ETS4

Disegni DXF

Caratteristiche tecniche - IT

Caratteristiche tecniche - EN

Caratteristiche tecniche - ES

Manuale tecnico (IT)

Manuale tecnico (EN)

Manuale istruzioni (IT-EN-FR-ES-DE)

Manuale istruzioni (PT-RO-AR-TR-HU)

Vai all'area download Vai all'area download

PRICE

Preventivi e computi metrici

Scopri di più

PBT-Q

Impianti e quadri in Bassa Tensione

Scopri di più

CADpro

Disegno evoluto degli impianti elettrici

Scopri di più

SMART GATEWAY

APP per la gestione dell'impianto domotico KNX

Scopri di più

KNX

Database con i prodotti GEWISS per i software ETS

Scopri di più

PROJEX

Progettazione di sistemi in bassa tensione

Scopri di più

Vai all’area software Vai all’area software

Visualizza il certificato

Marcatura CE

DOTAZIONI E NOTE

CARATTERISTICHE: interfacce bus per il collegamento di 2 o 4 pulsanti o contatti convenzionali privi di potenziale. La tensione di lettura (SELV) è generata internamente al dispositivo. Per ogni ingresso è disponibile un'uscita per l'alimentazione di un led a basso assorbimento (inferiore a 1 mA come, ad esempio, GW10886, GW10887, GW10888, GW10889, GW10890) per visualizzare lo stato del carico comandato. Da configurare tramite software ETS.
APPLICAZIONI: consentono l'invio di comandi ON-OFF con gestione fronti, comandi e sequenze di commutazione, gestione chiusura contatti breve/prolungata, comandi temporizzati, comandi prioritari, comandi per la gestione di tapparelle (con pulsante singolo o doppio), dimmer (con pulsante singolo o doppio), scenari (memorizzazione e attivazione), conteggio impulsi, controllo led di uscita, acquisizione valori di temperatura tramite sensore NTC (solo GW90721A). Installazione in scatola da incasso, scatole di derivazione o ad incastro nei coprifori GW1x751. L'asola presente sull'involucro plastico ne consente inoltre il fissaggio a vite.
NOTE: dotate di morsetto ad innesto per il collegamento al bus e di cavetti non schermati, per il collegamento degli ingressi, di lunghezza 30cm estendibile fino a 10 m con cavo intrecciato non schermato.
