SÉRIE FIXMATIC
Appareils de protection modulaires à connexion automatique

FIXMATIC, gamme complète de dispositifs de protection modulaires à connexion par bornes automatiques et système de câblage par peignes d'alimentation horizontale et verticale monoblocs, composée de:
-Interrupteurs différentiels 2P jusqu’à 63 A, sensibilité 30 mA, disponibles en type AC, A et A[IR] à immunité renforcée;
-Disjoncteurs 1P+N 2 à 32 A courbe C, pouvoir de coupure 4500 A;
Solution technique qui apporte gain de temps et fiabilité dans la mise en œuvre des raccordements du tableau électrique. Produits certifiés NF.

Afficher tous les produits
Avantages
Sécurité des personnes
sécurité des personnes
Interrupteur différentiel avec des bornes AVAL en partie haute et une connexion automatique pour le jeu de barres horizontal. Raccordement AMONT par le bas, indiqué et protégé par un couvercle pivotant de protection étanche.
Connexion rapide et fiable
connexion rapide et fiable
Connexion en amont des interrupteurs Fixmatic de 2 à 32 A, à l’aide des bornes à ressort du jeu de barres. Connexion en aval via des bornes automatiques pour un câblage rigide ou flexible allant jusqu’à 4 mm². Deux bornes de connexion indépendantes sur chaque pôle, déconnexion du câble via deux leviers séparés sur chaque pôle.
Gain d’encombrement et câblage intuitif
gain d’encombrement et câblage intuitif
Jeu de barres horizontal monobloc à 13 modules pour une connexion rapide et fiable entre l’interrupteur différentiel 2P et les interrupteurs P+N. Le jeu de barres vertical permet d’alimenter les deux interrupteurs différentiels à 2 pôles. Les jeux de barres libèrent de l’espace et assurent un câblage propre.

Les produits de cette série

21 produits

Connexion automatique

Interrupteurs différentiels

Catégorie
IDP F - Interrupteurs différentiels 2P à connexion rapide

Changer de catégorie

IDP F - Interrupteurs différentiels 2P à connexion rapide
Cod Gewiss
Courant résiduel nominal
Courant nominal
Nb mod. EN 50022
Arrivée Pos.
Arrivée Type
Départ Pos.
Départ Type
interrupteur différentiel - idp fixmatic - 2p 25a type ac instantané idn=0,03a - 2 modules
GWD4002F
30 mA - Type AC
25 A
2
Bas
À vis
Haut
Auto
interrupteur différentiel - idp fixmatic - 2p 40a type ac instantané idn=0,03a - 2 modules
GWD4022F
30 mA - Type AC
40 A
2
Bas
À vis
Haut
Auto
interrupteur différentiel - idp fixmatic - 2p 63a type ac instantané idn=0,03a - 2 modules
GWD4042F
30 mA - Type AC
63 A
2
Bas
À vis
Haut
Auto
interrupteur différentiel - idp fixmatic - 2p 40a type a instantané idn=0,03a
GWD4032F
30 mA - Type A
40 A
2
Bas
À vis
Haut
Auto
interrupteur différentiel - idp fixmatic - 2p 63a type a instantané idn=0,03a - 2 modules
GWD4052F
30 mA - Type A
63 A
2
Bas
À vis
Haut
Auto
item

Disjoncteurs Ph+N

Catégorie
MTC F - Disjoncteurs Phase+Neutre à connexion rapide

Changer de catégorie

MTC F - Disjoncteurs Phase+Neutre à connexion rapide
Cod Gewiss
Pouvoir de coupure
Courant nominal
Nb mod. EN 50022
Arrivée Pos.
Arrivée Type
Départ Pos.
Départ Type
disjoncteur magnétothermique - mtc 45 fixmatic - 1p+n courbe c 2a - 4500a-4,5ka/230v - 1 module - neutre à gauche
GW90602F
Courbe C - 4500 (EN 60898) - 4,5 kA (EN 60947-2)
2 A
1
Haut
Auto
Bas
Auto
disjoncteur magnétothermique - mtc 45 fixmatic - 1p+n courbe c 6a - 4500a-4,5ka/230v - 1 module - neutre à gauche
GW90605F
Courbe C - 4500 (EN 60898) - 4,5 kA (EN 60947-2)
6 A
1
Haut
Auto
Bas
Auto
disjoncteur magnétothermique - mtc 45 fixmatic - 1p+n courbe c 10a - 4500a-4,5ka/230v - 1 module - neutre à gauche
GW90606F
Courbe C - 4500 (EN 60898) - 4,5 kA (EN 60947-2)
10 A
1
Haut
Auto
Bas
Auto
disjoncteur magnétothermique - mtc 45 fixmatic - 1p+n courbe d 10a 4,5ka - 1 module - neutre à gauche
GW90626F
Curva D - 4500 (EN 60898) - 4,5 kA (EN 60947-2)
10 A
1
Haut
Auto
Bas
Auto
disjoncteur magnétothermique - mtc 45 fixmatic - 1p+n courbe c 16a - 4500a-4,5ka/230v - 1 module - neutre à gauche
GW90607F
Courbe C - 4500 (EN 60898) - 4,5 kA (EN 60947-2)
16 A
1
Haut
Auto
Bas
Auto
item

Peigne horizontal

Catégorie
Peigne de raccordement monobloc 2P horizontal pour connexion rapide

Changer de catégorie

Peigne de raccordement monobloc 2P horizontal pour connexion rapide
Cod Gewiss
Longueur
Adapté pour
Courant nominal
peigne horizontal fixmatic 1 interrupteur différentiel idp 2p + 11 disjoncteurs mtc 1p+n/2p - in maxi = 63a - 13 modules
GW96507F
13 modules
IDP F
63 A

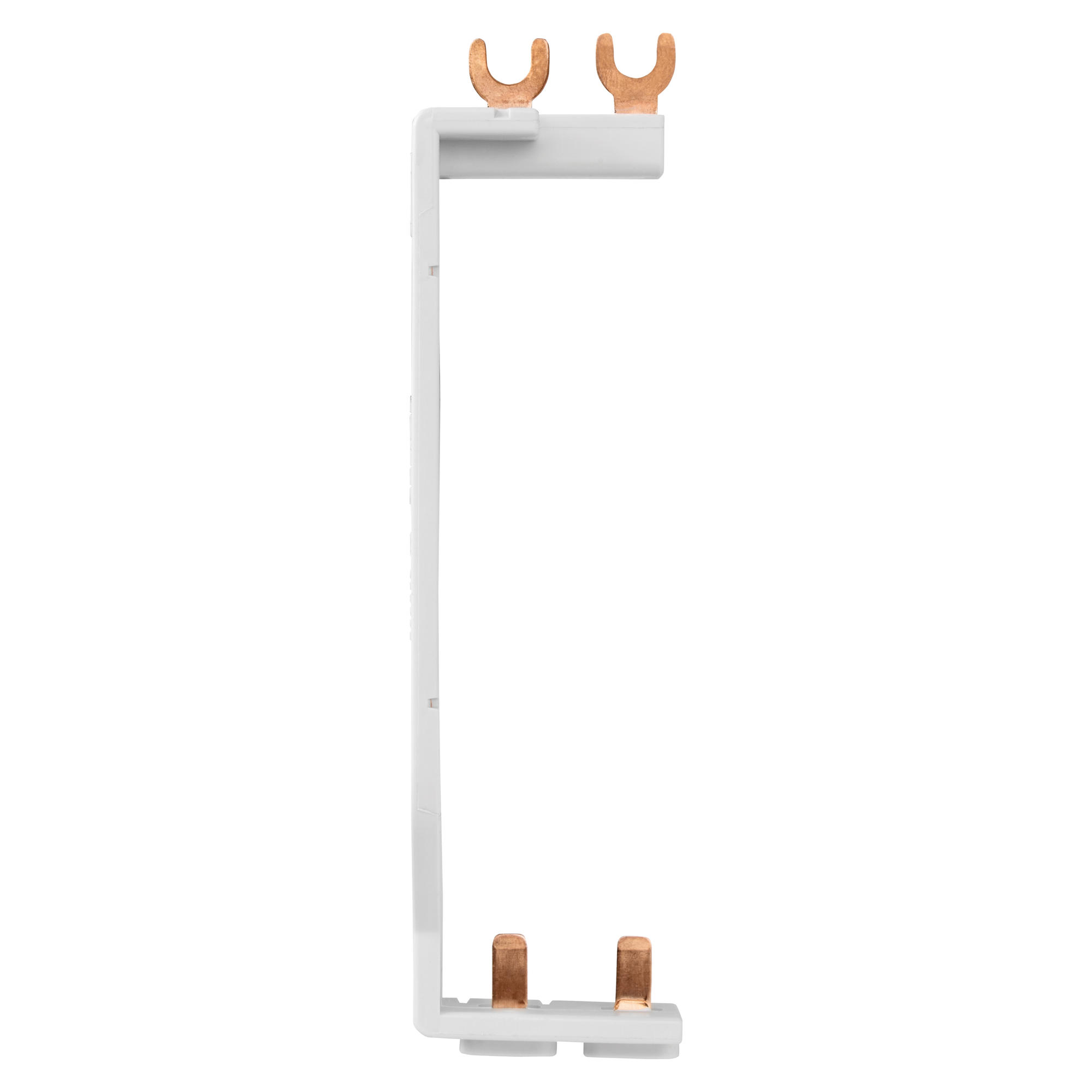

Peigne vertical

Catégorie
AM F - Peigne monobloc 2 pôles vertical

Changer de catégorie

AM F - Peigne monobloc 2 pôles vertical
Cod Gewiss
Courant nominal
Tension nominale
Entraxe
peigne vertical fixmatic 2p 63a entraxe rail din = 125mm
GW96505F
63 A
230 V
125 mm

Connecteurs de repiquage

Catégorie
AM F - Jeu de 2 connecteurs de repiquage à connexion rapide

Changer de catégorie

AM F - Jeu de 2 connecteurs de repiquage à connexion rapide
Cod Gewiss
Courant nominal
Tension nominale
Nb mod. EN 50022
Raccord. Haut
Raccord. Bas
paire connecteurs fixmatic 2p 63a 1m
GW96506F
63 A
230 V
1
Auto
À vis
Vous avez vu 21 produits sur 21
