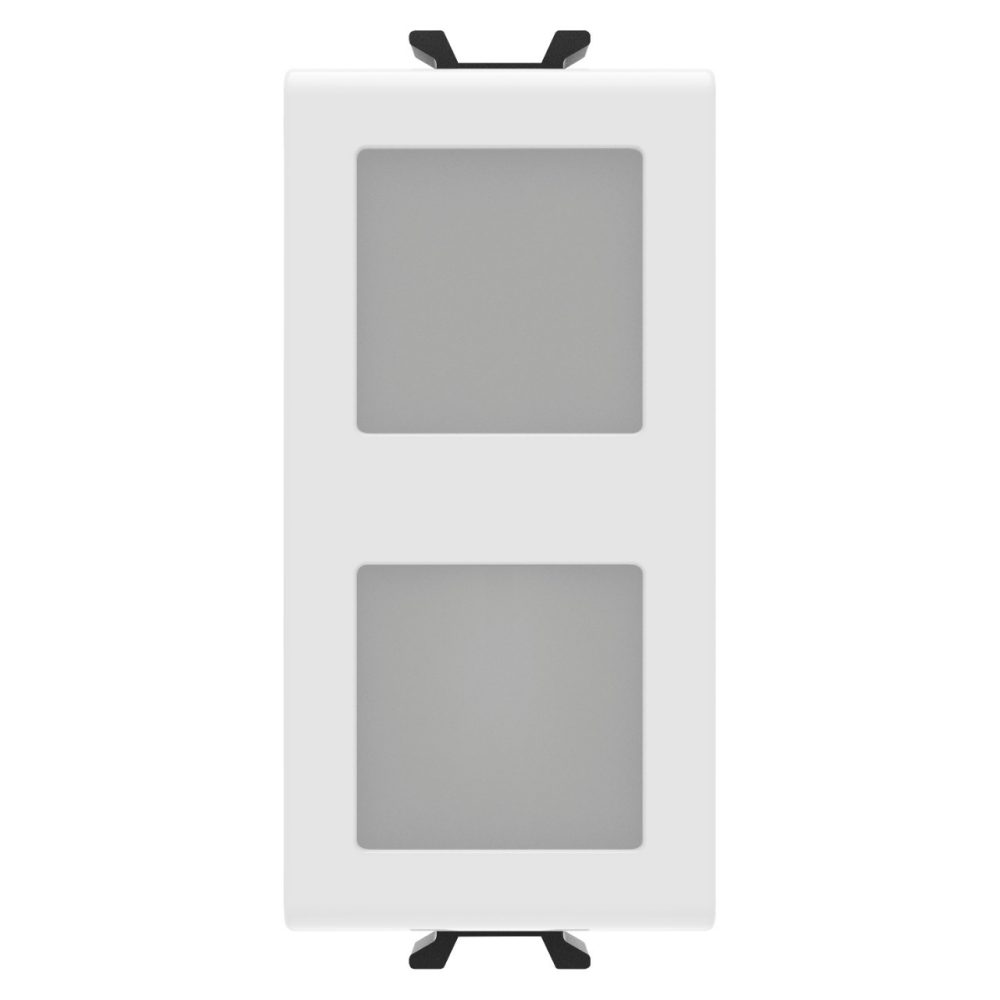

MODULE DE COMMUTATION TACTILE À 1 VOIE - 100/240 Vca - 50/60 Hz - 1 MODULE - CHORUSMART

Code: GW10922

Gamme de produits: CHORUSMART - Appareillage mural
Mécanismes noir

L’appareillage mural ChoruSmart permet de créer une combinaison illimitée d’appareils et de plaques, grâce à une gamme complète qui couvre tous les besoins de conception, de fonctionnement et d’installation. Couleurs et finitions : noir satin, élégant et classique. Fonctions illimitées dans les espaces réduits : la gamme CHORUSMART se compose de touches à bascule avec des modules ½, 1 et 2 pour optimiser l’espace en fonction des besoins, ainsi que de touches axiales dans la version EVO ou SMART, pour répondre aux dernières exigences. Couplage avant : le couplage avant permet d’assembler et de retirer rapidement et facilement les composants, sans avoir à retirer le support, un système unique pour toutes les plaques et tous les fruits.

IP20 (avec plaque)

Informations techniques

Informations
Télécharger
Logiciel
Certificats
Description Interrupteur tactile
Alimentation 100 ÷ 240 V ca - 50/60 Hz
N. de modules 1
N. canaux en entrée 2
Contrôle local Via 2 zones de contact frontales (à compléter avec la plaque de contact ICE)
Tension du canal d'entrée auxiliaire 100 ÷ 240 V ca - 50/60 Hz
Température de stockage -25 ÷ +70 °C
N. canaux en sortie 1
Température de fonctionn. -5 ÷ +45 °C
Contacts de sortie 1 NA 5A (AC1) 240 V ac
Humidité relative (non condensant) Maximum 93 %
Lampes à incandescence-halogènes 240 V Max 1000 W
Eclairage avant de signalisation Led bleu
Lampes LED 240 V Max 100 W (max 5 lampes)
Bornes de câblage À vis
Puissances pilotées depuis des transformateurs électroniques 240 V Max 250 VA
Capacité de serrage des bornes
câbles souples (mm²)
Max. 1,5
Lampes fluorescentes 240 V Max 120 W (max 6 lampes)
Capacité de serrage des bornes
câbles rigides (mm²)
Max. 1,5
Contrôle de charges -
Contexte Endroits intérieurs secs
Élément de signalisation acoustique Buzzer
Indice de protection IP20 (avec plaque)
Norme 2014/35/EU (LVD), 2014/30/EU (EMC), 2011/65/EU + 2015/863 (RoHS), EN 60669-2-1, EN 60669-1, EN IEC 63000
Ware Number 85365080

Product Data Sheet

Manuel des instructions

Caractéristiques techniques - IT

Caractéristiques techniques - EN

Caractéristiques techniques - ES

CADpro

Advanced design of electrical systems

Afficher plus

HOME

Configuration de l'installation électrique domestique

Afficher plus

PRICE

Estimation of electrical systems

Afficher plus

REVIT Plugin

Plugin with GEWISS products for the design software REVIT®

Afficher plus

AUTOCAD Plugin

Plugin with GEWISS products for the software AUTOCAD®

Afficher plus

Visualise le certificat

Déclaration de conformité

label CE

ÉQUIPEMENTS ET NOTES
CARACTÉRISTIQUES : appareil pour la commande Marche/Arrêt de l’appareil d’éclairage 1 via un contact de sortie sous tension. Convient au contrôle des lampes à incandescence et halogènes (240 Vca) : 1000 W, lampes à LED (240 Vca) : 100 W, lampes fluorescentes (240Vca) : 120 W, lampes halogènes alimentées par des transformateurs électroniques (240 Vca) : 250 VA. Équipé de 1 entrée pour répliquer la commande locale de la charge via les modules de commande tactile auxiliaires GW10924, des boutons de type NO et 1 entrée pour la centralisation de la fonction Arrêt. L’appareil est équipé de LED bleues pour un emplacement facile, qui peuvent être réglées sur deux niveaux d’intensité lumineuse. Avertisseur sonore intégré excluable, identification des fonctions au moyen d’icônes sur les plaques ICE tactiles.
APPLICATIONS : contrôle de charge bistable, monostable et programmable. Fonction de centralisation (Arrêt) via l’entrée dédiée.
REMARQUES : à compléter avec des plaques ICE tactiles (codes : GW16955CB, GW16955CL, GW16955CN, GW16955CT).
